Jung PL08U Spannungsversorgung Plug & Light
Vorschaltgerät zum Schalten und Dimmen von Lichtaufsätzen aus dem Plug & Light System

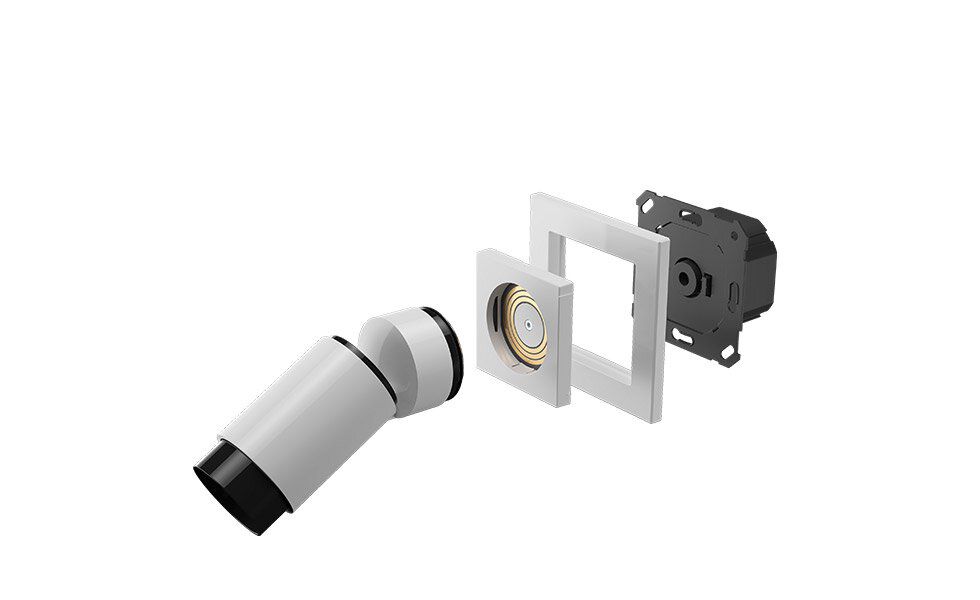

Die Jung PL08U Plug & Light Spannungsversorgung wird an der Montagestelle in eine normale Gerätedose gesetzt und mit einer Abdeckung + Rahmen aus dem A- oder LS- Schalterprogramm und mit einer Plug&Light-Leuchte kombiniert. Es werden Strahler und Fluter angeboten, aber auch noch weitere passende Plug&Light-Leuchten der Firma Brumberg.
Mit einem entsprechenden Dimmer kann bei einigen Leuchten die Farbtemperatur zwischen 2700 K und 4000 K mit gleichzeitiger Helligkeitszunahme geändert werden.
Das System Plug & Light ist vor allem für den Neubau empfehlenswert, da alle Leitungen entsprechend geplant werden können. Bei Sanierung und Renovierung kann dieses System aber ebenfalls installiert werden. Zu beachten wäre dann, wo sich die Dose für das Schalten oder Dimmen des Lichtes befinden soll und welche Installationsmöglichkeiten es dafür gibt. Die Schaltstelle muß nicht immer separat an der Tür sein, wie z.B. im Schlafzimmer, sondern könnte sich auch als Doppelkombination mit dem Fluter oder Strahler an einer Stelle befinden, wenn es nachträglich nicht anders möglich ist.
Anschluss an Schalter, Schalteinsätze mit Relaiskontakt, elektronische Schalteinsätze (Phasenabschnittprinzip,
Art.-Nr.: 1704 ESE), LED-Dimmer 2-Draht (Phasenabschnittprinzip) und LED-Dimmer 3-Draht (Phasenabschnittprinzip)
Kompatible Dimmer: 1710 DE, 1711 DE, 1730 DD, 1731 DD, 1724 DM, UD 1755 REG, ULZ 1755 REG, FM UD 420250 REG, FM UD 5500 REG, FM UD 20250 UP, 3901 REGHE, 3902 REGHE, 3904 REGHE
Montage in Gerätedose nach DIN 49073
Automatische Erkennung der gesteckten Lichtaufsätze
Sichere Kleinspannung SELV DC
Spezifikationen
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung (ohne Lichtaufsatz und Dimmer): 380 mW
Ausgangsspannung: 12 V ± 600 mV
Eingangsstrom: typ. 75 mA
Anschlussleistung: max. 8 W
Leistungsfaktor: typ. 0,6
Wirkungsgrad: ca. 79 %
Anschluss: Schraubklemmen
max. klemmbarer Leitungsquerschnitt: 2,5 mm²
Schutzklasse: II
Umgebungstemperatur: +5 ... +35 °C
Lager-/Transporttemperatur: −25 ... +70 °C
Vorschaltgerät zum Schalten und Dimmen von Lichtaufsätzen aus dem Plug & Light System
Die Jung PL08U Plug & Light Spannungsversorgung wird an der Montagestelle in eine normale Gerätedose gesetzt und mit einer Abdeckung + Rahmen aus dem A- oder LS- Schalterprogramm und mit einer Plug&Light-Leuchte kombiniert. Es werden Strahler und Fluter angeboten, aber auch noch weitere passende Plug&Light-Leuchten der Firma Brumberg.
Mit einem entsprechenden Dimmer kann bei einigen Leuchten die Farbtemperatur zwischen 2700 K und 4000 K mit gleichzeitiger Helligkeitszunahme geändert werden.
Das System Plug & Light ist vor allem für den Neubau empfehlenswert, da alle Leitungen entsprechend geplant werden können. Bei Sanierung und Renovierung kann dieses System aber ebenfalls installiert werden. Zu beachten wäre dann, wo sich die Dose für das Schalten oder Dimmen des Lichtes befinden soll und welche Installationsmöglichkeiten es dafür gibt. Die Schaltstelle muß nicht immer separat an der Tür sein, wie z.B. im Schlafzimmer, sondern könnte sich auch als Doppelkombination mit dem Fluter oder Strahler an einer Stelle befinden, wenn es nachträglich nicht anders möglich ist.
Anschluss an Schalter, Schalteinsätze mit Relaiskontakt, elektronische Schalteinsätze (Phasenabschnittprinzip,
Art.-Nr.: 1704 ESE), LED-Dimmer 2-Draht (Phasenabschnittprinzip) und LED-Dimmer 3-Draht (Phasenabschnittprinzip)
Kompatible Dimmer: 1710 DE, 1711 DE, 1730 DD, 1731 DD, 1724 DM, UD 1755 REG, ULZ 1755 REG, FM UD 420250 REG, FM UD 5500 REG, FM UD 20250 UP, 3901 REGHE, 3902 REGHE, 3904 REGHE
Montage in Gerätedose nach DIN 49073
Automatische Erkennung der gesteckten Lichtaufsätze
Sichere Kleinspannung SELV DC
Spezifikationen
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung (ohne Lichtaufsatz und Dimmer): 380 mW
Ausgangsspannung: 12 V ± 600 mV
Eingangsstrom: typ. 75 mA
Anschlussleistung: max. 8 W
Leistungsfaktor: typ. 0,6
Wirkungsgrad: ca. 79 %
Anschluss: Schraubklemmen
max. klemmbarer Leitungsquerschnitt: 2,5 mm²
Schutzklasse: II
Umgebungstemperatur: +5 ... +35 °C
Lager-/Transporttemperatur: −25 ... +70 °C
