Jung 1711DE Tastdimmer Universal LED, mit Nebenstelleneingang

Tastdimmer Universal LED mit Nebenstelleneingang

zum Schalten und Dimmen von Beleuchtung

Betrieb mit geeignetem Aufsatz aus dem LB-Management

Montage in Gerätedose nach DIN 49073

Produkteigenschaften

- Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip

- Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips

- Anzeige der eingestellten Betriebsart mittels LED

- Gerät kann ohne Neutralleiter betrieben werden

- Einschalten durch lampenschonenden Softstart

- Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit

- Einschalthelligkeit dauerhaft speicherbar

- Minimalhelligkeit dauerhaft speicherbar

- Anschluss von Nebenstellen möglich

- Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden

- Elektronischer Übertemperaturschutz

- Testbetrieb zur Funktionsprüfung

- Leistungserweiterung durch Leistungszusätze möglich

passende Abdeckungen, siehe Zubehör:

Steuertaste: .. 1700 .., .. 1701 ..

Timer Universal Bluetooth: .. 1751 ..

Timer Standard mit Display: .. 1750 D ..

Automatikschalter Standard 1,10 m: .. 17180 ..

Automatikschalter Universal 1,10 m: .. 17181 ..

Automatikschalter Standard 2,20 m: .. 17280 ..

Automatikschalter Universal 2,20 m: .. 17281 ..

Deckenwächter / Präsenzmelder: DWPM 17360 ..

Spezifikationen

Nennspannung: AC 230V ~

Netzfrequenz: 50/60Hz

Standby-Leistung: ca. 0,25W

Verlustleistung: ca. 4W

Umgebungstemperatur: −5 ... +45°C

Anschlussleistung bei 25 °C:

- Glühlampen: 20 ... 420W

- HV-Halogenlampen: 20 ... 420W

- Elektronische Trafos: 20 ... 420W

- Elektronische Trafos mit NV-LED: typ. 20 ... 100W

- Induktive Trafos: 20 ... 420VA

- Induktive Trafos mit NV-LED: typ. 20 ... 100VA

- HV-LED-Lampen dimmbar: typ. 3 ... 100W

- Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100W

Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 200W,

elektronische Trafos mit NV-LED typ. 20 ... 200W.

- Ohmsch-kapazitiv: 20 ... 420 W

- Kapazitiv-induktiv: nicht zulässig

- Ohmsch-induktiv: 20 ... 420 VA

- Ohmsch und HV-LED: typ. 3 ... 100 W

- Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W

Leistungszusätze: siehe Anleitung Leistungszusatz

Anschluss: Schraubklemmen

eindrähtig:                                        1x 0,5 ... 4,0 mm², 2x 0,5 ... 2,5 mm²

feindrähtig ohne Aderendhülse:  1x 0,5 ... 4,0 mm², 2x 0,5 ... 2,5 mm²

feindrähtig mit Aderendhülse:      1x 0,5 ... 4,0 mm², 2x 0,5 ... 1,5 mm²

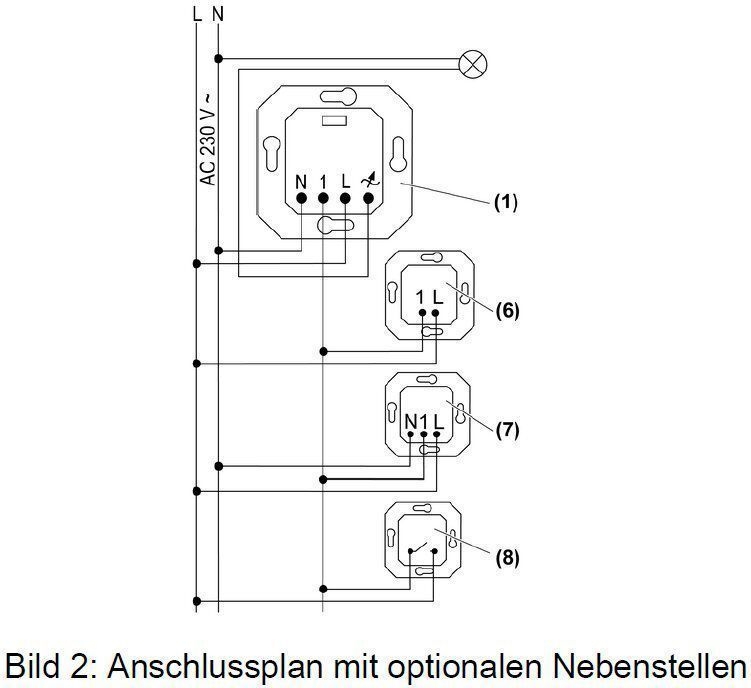

Anzahl Nebenstellen

- Nebenstelle 2-Draht Art.-Nr.: 1720 NE:   unbegrenzt

- Nebenstelle 3-Draht Art.-Nr.: 1723 NE:   5

- Taster:                                                            unbegrenzt

Gesamtlänge Nebenstellenleitung:           max. 100 m

Gesamtlänge Lastleitung:                            max. 100 m

Prüfzeichen:                                                     VDE
