Gira 511100 Tastsensor3 Basis 1-fach

Produktmerkmale:

Zwei rote Status-LED je Bedienfläche

Beschriftungsfeldbeleuchtung

Montage nur auf Busankoppler 3

Projektierung und Inbetriebnahme erfolgt ab ETS3.0d Patch A

Demontageschutz durch Verschraubung

Neutrale Beschriftungsschilder liegen bei

Eigenschaften:

Funktion der Beschriftungsfeldbeleuchtung und der Status-LED parametrierbar

Wippenfunktion: Schalten, Dimmen, Jalousie, Wertgeber und Szenennebenstelle

Der Tastsensor wird mit einer neutralen Inbetriebnahme-Wippe geliefert. Das passende Wippenset zum Schalterprogramm ist separat zu bestellen.

Temperaturbereich: -5 °C bis +45 °C

Schutzklasse: III

Der Tastsensor basis sendet bei Tastenbetätigung in Abhängigkeit der Parametereinstellung im geladenen Applikationsprogramm Telegramme auf den KNX / EIB. Dies können beispielsweise Telegramme zum Schalten oder Tasten, zum Dimmen oder zur Jalousiesteuerung sein. Auch ist es möglich, Wertgeberfunktionen zu programmieren wie beispielsweise Dimmwertgeber oder Lichtszenennebenstellen.

Der Tastsensor basis besteht in Abhängigkeit der Gerätevariante aus bis zu 3 Bedienflächen. Das Bedienkonzept einer Bedienfläche kann in der ETS auf die Funktionen "Schalten", "Dimmen", "Jalousie", "Wertgeber" und "Szenennebenstelle" konfiguriert werden. Das Bedienkonzept ist auf "Wippe" definiert. Bei der Wippenfunktion wird eine Bedienfläche in zwei Betätigungsdruckpunkte mit gleicher Grund-Funktion aufgeteilt.Der Tastsensor basis verfügt über zwei rote Status-LED je Bedienfläche (links & rechts), die stets gleich angesteuert werden. Die Status-LED können wahlweise dauerhaft ein- oder ausgeschaltet sein, als Betätigungsanzeige oder als Statusanzeige einer Taste oder Wippe funktionieren.Das Beschriftungsfeld des Tastsensors kann beleuchtet werden.

Wenn mit der ETS keine oder keine passende Applikation in den Tastsensor geladen ist, blinkt die Hintergrundbeleuchtung als Fehleranzeige mit einer Frequenz von etwa 0,75 Hz. In diesem Fall ist der Tastsensor ohne Funktion.Der Programmier-Modus des Gerätes wird durch eine separate Programmier-LED signalisiert, die sich an der Vorderseite unterhalb der Design-Abdeckungen unmittelbar neben der Programmiertaste befindet. Auf diese Weise lässt sich das Gerät mit der ETS auch im eingebauten Zustand unkompliziert in Betrieb nehmen.

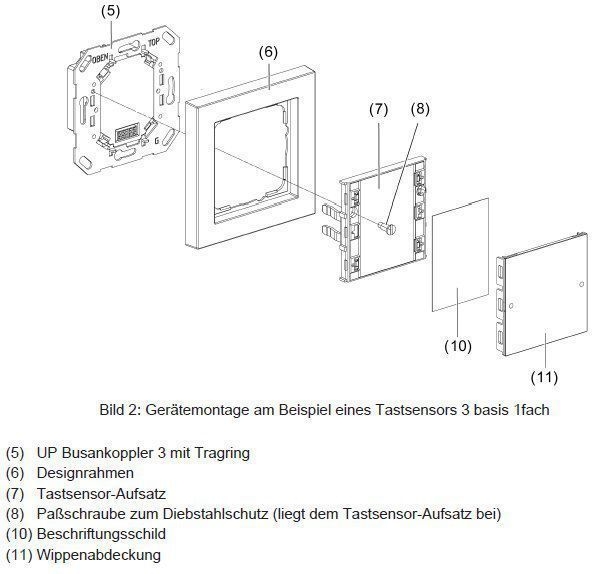

Die Projektierung und Inbetriebnahme des Gerätes erfolgt durch die ETS3.0d mit Patch A oder durch neuere Versionen.Der Tastsensor basis wird auf den UP Busankoppler 3 aufgesteckt (siehe passendes Zubehör). Erst die Kombination aus diesem Busankoppler und dem Tastsensor-Aufsatz ergibt eine funktionale Einheit.Das Aufstecken des Tastsensors auf einen UP Busankoppler 1 oder 2 (ältere Generation) ist nicht möglich!
