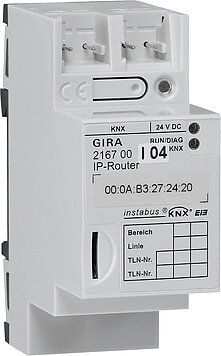

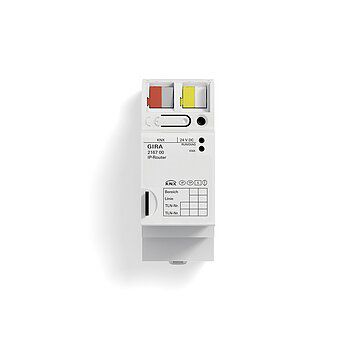

Gira 216700 IP-Router

Beschreibung

Produktinformationen "Gira 216700 IP-Router"

Der IP-Router verbindet KNX/EIB Linien über Datennetzwerke unter Nutzung des Internet Protokolls (IP) miteinander.

Der Anschluss an das Datennetzwerk erfolgt über RJ45 Buchsen. Das Gerät verfügt über zwei RJ45 I Anschlüsse hiermit können mehrer IP Router oder aber auch andere IP Geräte in der Verteilung ohne zu Hilfenahme andere aktiven Komponenten verbunden werden. Der IP-Router nutzt den KNXnet/IP-Standard, so dass über ein IP-Netzwerk EIB-Telegramme zwischen Linien weitergeleitet werden. Dadurch können Gebäude- und Liegenschaftsübergreifende Kommunikationen (Vernetzung von Liegenschaften) aufgebaut werden. Der IP-Router ermöglicht die Programmierung über ein Datennetzwerk.

Dem Gira HomeServer/FacilityServer dient der IP-Router als Ankopplung an ein EIB/KNX System.

Projektierung und Inbetriebnahme ab ETS3.0f.

Verbindung von KNX-Linien über LAN-Datennetzwerke unter Nutzung des Internet Protokolls

Filtern und Weiterleiten von Telegrammen

Einsatz als Linien- oder Bereichskoppler

Verwendung als KNX Zeitgeber

Aufzeichnen von KNX Telegrammen auf microSD Karte

Versorgung über externe 24 V DC

Betriebsspannung: DC 24 bis 30 V

IP-Kommunikation: Ethernet 10/100 BaseT (10/100 Mbit/s)

Unterstützte Protokolle: ARP, ICMP, IGMP, DHCP, AutoIP, UDP/IP (Core, Routing, Tunneling, Device Management)

microSD Karte: bis 32 GB (nicht im Lieferumfang enthalten)

Anschlüsse: RJ45-Buchse für IP-Anschluss

Schutzart: IP 20

Abmessungen: REG Gerät mit 2 TE

Empfohlene Zusatzkomponenten:

Zusatz-Spannungsversorgung 1296 00

KNX/EIB Spannungsversorgung 320 mA 1086 00

KNX/EIB Anschluss- und Abzweigklemme 0595 00
