Beschreibung
Jalousieaktor mit Handbetätigung und Statusanzeige für jeden Ausgang. Zum Ansteuern von elektrisch betriebene Jalousien, Rollläden, Markisen, Lüftungsklappen oder ähnliche Behänge für Netzspannung 230 V AC (4 kanalig) oder Kleinspannung 12 bis 48 V DC (2 kanalig). Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0d empfohlen. Jalousieaktor mit integrierter Busankopplung. Montage auf DIN-Hutschiene. Anschluss verschiedener Außenleiter.
Funktionen:
- Unabhängige Ansteuerung der 4 Jalousieausgänge.
- Automatische Behang Fahrzeiterkennung bei 230 V AC-Antrieben mit mechanischen Endlagenschaltern.
- Behangposition direkt ansteuerbar.
- Lamellenstellung direkt ansteuerbar.
- Verhalten bei Busspannungsausfall und -wiederkehr einstellbar.
- Separat parametrierbare Fahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage.
- Zentrale Ansteuerung aller Jalousieusgänge möglich.
- Rückmeldung der Behangposition oder der Lamellenposition. Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktionen.
- Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
- Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen (3 Windalarme, 1 Regenalarm, 1 Frostalarm), wahlweise mit zyklischer Überwachung.
- Zwangsstellungsfunktion für jeden Jalousieausgang realisierbar.
- Einbeziehung in Szenen möglich, max. 8 interne Szenen je Kanal sind parametrierbar.
- Speicherfunktion für Lichtszenen.
- Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen aktivierbar.
- Erweiterte Sonnenschutz mit umfangreichen Steuerfunktionen.
- Einbindung in Temperatur-Management des Gebäudes möglich.
- Sperren einzelner Ausgänge per Hand oder Bus.
Spezifikationen:
- Produktfamilie: Jalousie
- Produkttyp: Jalousien

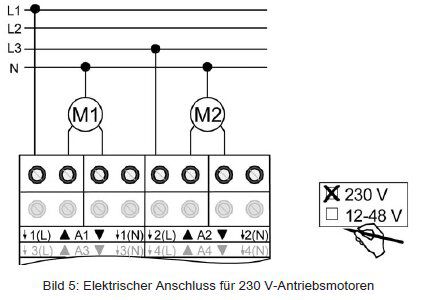

Betriebsspannung: AC 230 V, 50/60 Hz
Schaltspannung AC: AC 230 V, 50/60 Hz
Schaltvermögen AC 230 V: 6 A / AC1

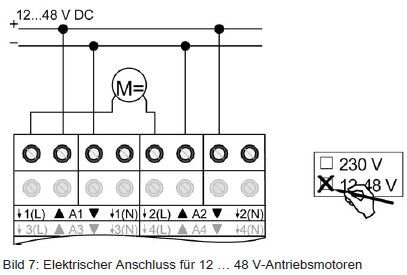

Schaltspannung DC: DC 12 bis 48 V
Schaltvermögen DC 12/24 V: 6 A
Schaltvermögen DC 48 V: 3 A

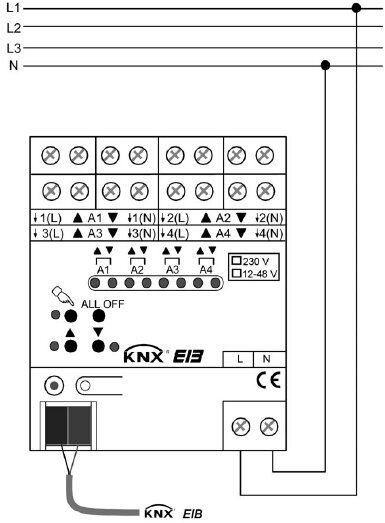

Anschlüsse:
- Instabus über Anschluss- und Abzweigklemme 0595 00
- Last über Schraubklemmen
- 0,5 bis 4 mm² ein-/feindrähtig ohne Aderendhülse
- 0,5 bis 2,5 mm² feindrähtig mit Aderendhülse
Abmessungen: REG Gerät mit 4 TE
Der Jalousieaktor empfängt Telegramme von Sensoren oder anderen Steuerungen über den KNX/EIB und schaltet mit seinen voneinander unabhängigen Relaiskontakten elektrisch betriebene Jalousien, Rollläden, Markisen, Lüftungsklappen oder ähnliche Behänge für Netzspannung 230 V AC (abhängig vom Gerät entweder 2, 4 oder 8 kanalig) oder Kleinspannung 12…48 V DC (abhängig vom Gerät entweder 1, 2 oder 4 kanalig). Jeder Jalousieausgang verfügt über netzversorgte monostabile Schaltrelais, so dass Vorzugslagen auch bei Busspannungsausfall eingestellt werden können. Mit den Bedienelementen (4 Drucktasten) auf der Vorderseite des Gerätes können die Relais durch Handbedienung parallel zum KNX/EIB, auch ohne Busspannung oder im unprogrammierten Zustand ein- und ausgeschaltet werden. Dadurch wird eine schnelle Funktionsprüfung der angeschlossenen Motoren ermöglicht. Die durch die ETS unabhängig für jeden Ausgangskanal einstellbaren Funktionseigenschaften umfassen beispielsweise separat parametrierbare Fahrzeiten, alternativ eine automatische Endlagenerkennung bei 230V-Antrieben mit mechanischen Endlagenschaltern, erweiterte Rückmeldefunktionen, Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen, eine auf sehr umfangreiche Anforderungen abgestimmte Sonnenschutzfunktion und die Einbindung in Szenen oder Zwangssführungen (Szenen oder Zwangsführungen bei Gerätevariante 4/8fach nur ab ETS3.0d). Auch ist eine zentrale Ansteuerung aller Ausgänge möglich. Darüber hinaus können die Vorzugslagen der Relais bei Busspannungsausfall oder Bus /Netzspannungswiederkehr und nach einem ETS Programmiervorgang separat eingestellt werden.Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0 ab Version d Patch A empfohlen. Nur bei Verwendung dieser ETS-Version oder neuerer Versionen sind Vorteile in Bezug zum Download (verkürzte Ladezeiten) nutzbar. Zudem ist bei der Gerätevariante 4/8fach nur ab ETS3.0d der volle Funktionsumfang möglich. Für die ETS2 und ältere Versionen der ETS3 ist eine separate Produktdatenbank verfügbar. Der Jalousieaktor verfügt über einen von den angeschlossenen Antrieben unabhängigen Netzspannungsanschluss. Zur Ansteuerung der Ausgänge muss stets die 230 V-Netzspannung an diesem Anschluss eingeschaltet sein. Die Versorgung des integrierten Busankopplers erfolgt aus der Busspannung oder aus der Netzspannung, wodurch das Gerät auch nur bei eingeschalteter KNX/EIB Busspannung durch die ETS programmiert werden kann. Das Gerät ist zur Montage auf Hutschiene in geschlossenen Kleingehäusen oder Starkstromverteilern in festen Installationen in trockenen Innenräumen vorgesehen.
Bedienungsanleitung beachten
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
