Beschreibung
Stromstoß-Schaltrelais mit 2 Kanälen, je 1 Schließer potenzialfrei 16 A/250 V AC,
Glühlampen 2000 W. Mit Lichtszenensteuerung über PC oder mit Funktastern.
Verschlüsselter Funk,
bidirektionaler Funk und Repeater-Funktion zuschaltbar.
Stand-by-Verlust nur 0,8 Watt.
Montage in die 230 V-Netzanschlussleitung, zum Beispiel in Zwischendecken und Leuchten.
166 mm lang, 46 mm breit und 31mm tief. Mit Kabel-Zugentlastung.
Beim Ausfall der Versorgungsspannung bleibt der Schaltzustand erhalten.
Bei wiederkehrender Versorgungsspannung wird definiert ausgeschaltet.
Die Kanäle können unabhängig voneinander als ES- und/oder ER-Kanal eingelernt werden.
Szenen-Steuerung:
Mit einem der vier Steuersignale eines als Szenentaster eingelernten Tasters mit Doppelwippe können
mehrere Kanäle eines oder mehrerer FSR71-2x zu je einer Szene ein- bzw. ausgeschaltet werden.
Zentralbefehle am PC werden mit der Gebäudefunk-Visualisierungs- und Steuerungs-Software GFVS gesendet. Hierzu am PC einen oder mehrere FSR71-2x einlernen.

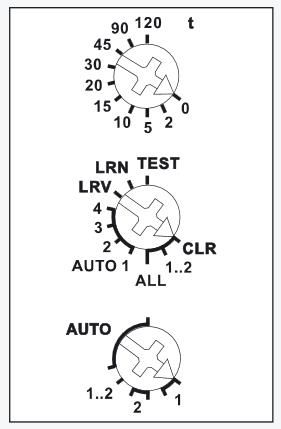

Mit den Drehschaltern werden die Taster eingelernt und gegebenenfalls die 2 Kanäle getestet. Für den Normalbetrieb werden der mittlere und der untere Drehschalter anschließend auf AUTO gestellt. Bei dem oberen Drehschalter wird ggf. für alle Kanäle gleich die EW-Zeit (0-120 Sekunden) für Relais bzw. die RV-Zeit (0-120 Minuten) für Stromstoßschalter eingestellt.
Werden Funk-Bewegungs-Helligkeitssensoren FBH (Master) und / oder FBH (Slave) eingelernt, wird mit dem oberen Drehschalter, für jeden Kanal getrennt, die Schaltschwelle festgelegt, bei welcher die Beleuchtung einschaltet bzw. ausschaltet. Einstellungen des oberen Drehschalters gemäß Bedienungsanleitung.
Werden Funk-Helligkeitssensoren FAH60 eingelernt, wird mit dem oberen Drehschalter, für jeden Kanal getrennt, die Schaltschwelle festgelegt, bei welcher in Abhängigkeit von der Helligkeit die Beleuchtung einschaltet bzw. ausschaltet (von ca. 0 lux in der Position 0 bis ca. 50 lux in der Position 120). Eine Hysterese von ca. 300 lux zwischen dem Ein-und Ausschalten ist fest eingestellt. Eine zusätzlich eingestellte RV-Zeit wird nicht beachtet.
Je Kanal kann nur ein FBH (Master) oder FAH eingelernt werden. Ein FBH (Master) oder FAH kann jedoch in mehrere Kanäle eingelernt werden.
Werden Funk-Fenster-Türkontakte FTK oder Hoppe-Fenstergriffe eingelernt, lassen sich mit dem mittleren Drehschalter in den Positionen AUTO 1 bis AUTO 4 unterschiedliche Funktionen einstellen und maximal 116 FTK verknüpfen:
AUTO 1 = Fenster zu, dann Ausgang aktiv.
AUTO 2 = Fenster offen, dann Ausgang aktiv.
In den Stellungen AUTO 3 und AUTO 4 sind die auf einem Kanal eingelernten FTK automatisch verknüpft.
Bei AUTO 3 müssen alle FTK geschlossen sein, damit der Arbeitskontakt schließt
(z. B. für Klimasteuerung). Bei AUTO 4 genügt ein geöffneter FTK, um den Arbeitskontakt zu schließen (z. B. für Alarmmeldung oder Zuschalten der Stromversorgung eines Dunstabzuges).
Ein oder mehrere FTK können in mehrere Kanäle eingelernt werden, damit verschiedene Funktionen gleichzeitig je FTK möglich sind.
Nach einem Stromausfall wird die Verknüpfung durch ein neues Signal der FTK bzw. bei der nächsten Statusmeldung nach 15 Minuten wieder hergestellt. Eine zusätzlich eingestellte RV-Zeit wird nicht beachtet.
Werden Wassersensoren eingelernt, lassen sich mit dem mittleren Drehschalter in den Positionen
AUTO 1 bis AUTO 4 unterschiedliche Funktionen einstellen.
AUTO 1 = 'kein Wasser', dann Arbeitskontakt geschlossen.
AUTO 2 = 'Wasser', dann Arbeitskontakt geschlossen. In den Stellungen AUTO 3 und AUTO 4 sind
die auf einem Kanal eingelernten Wassersensoren automatisch verknüpft. Bei AUTO 3 müssen alle
Wassersensoren 'kein Wasser' gemeldet haben, damit der Arbeitskontakt schließt. Der Arbeitskontakt
öffnet, wenn ein Wassersensor 'Wasser' meldet. Bei AUTO 4 schließt der Arbeitskontakt, wenn ein
Wassersensor 'Wasser' meldet, erst wenn alle Wassersensoren 'kein Wasser' gemeldet haben öffnet
der Arbeitskontakt. Eine zusätzlich eingestellte RV-Zeit wird nicht beachtet.
Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
