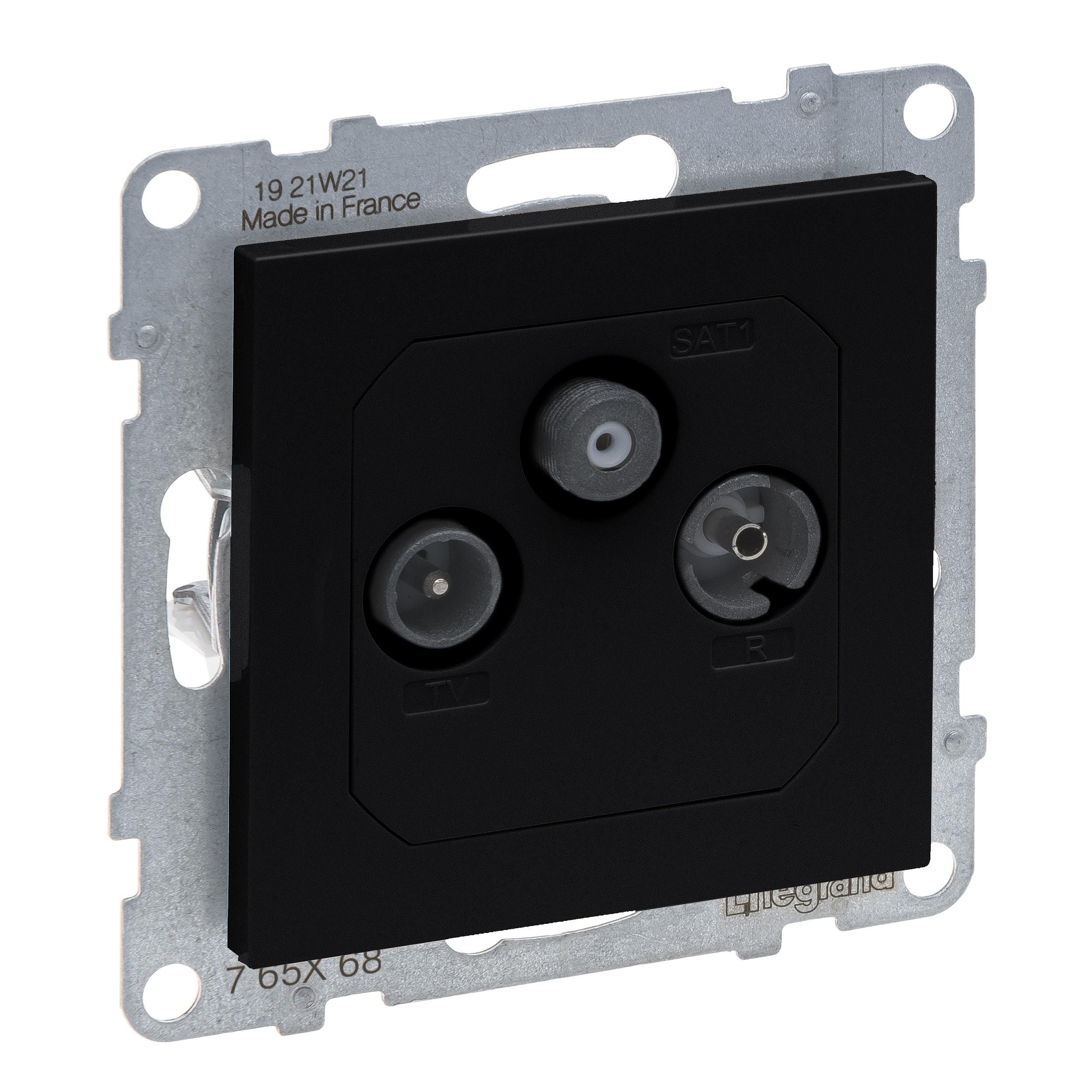

Legrand 765368 SEANO Durchgangsdose TV-R-SAT, HD-TV, Anschlussdämpfung: 14 dB, schwarz lackiert

SEANO Antennen-Durchgangsdose zur IN/OUT-Verkabelung (Enddosen am Ende der Leitung notwendig)

· TV-Buchse „männlich" (Ø 9.5 mm), R-Buchse „weiblich" (Ø 9.5 mm), SAT-Buchse „F-Typ"

· Schnellanschlusstechnik mit ¼-Drehung

· Anschlussdämpfung: -14 dB, TV: 5 - 68 und 120 - 862 MHz, R: 87,5 - 108 MHz, SAT: 950 - 2400 MHz

· Der Einsatz ist für Spreizkrallen- und Schraubbefestigung geeignet und wird mit transparenter Staubschutzabdeckung geliefert

· Auslieferung inklusive Abdeckung

· Zum Komplettieren mit Abdeckrahmen der Serien SEANO, SEANO+ und SEANO Natura

Hinweis: Die Bezeichnung "weiblich" wird für alle Kontakte mit Buchsen verwendet, während die "männlichen" Dosen Anschlüsse haben, die erhabene Kontakte wie Stecker oder Pins aufweisen.

DURCHGANGSDOSE-TV-R-SAT:

Die Durchgangsdose ermöglicht den Durchgang von TV- und SAT-Signalen und ist für HD-TV geeignet. Die Anschlussdämpfung beträgt 14 dB, was eine effektive Signalübertragung bei minimalem Signalverlust gewährleistet.

KOMFORTABLE FUNKTIONSPRÜFUNG:

Mit den Steckdosen der SEANO-Serie erhalten Sie die Möglichkeit das Produkt über Messpunkte, einfach, schnell und ohne Ausbau auf ihre Funktionsfähigkeit zu prüfen.

ANSCHLUSS & BEDIENUNG:

Die automatischen Klemmen garantieren eine lebenslange Klemmverbindung. Das Schaltbild, das Schaltsymbol und die Abisolierlänge des Drahtes sind am Einsatz ersichtlich und ermöglichen Ihnen ein angenehmes Anschließen & Bedienen.

ANSCHLUSS & BEDIENUNG:

Die automatischen Klemmen garantieren eine lebenslange Klemmverbindung. Das Schaltbild, das Schaltsymbol und die Abisolierlänge des Drahtes sind am Einsatz ersichtlich und ermöglichen Ihnen ein angenehmes Anschließen & Bedienen.

GRÖßENOPTIMIERTER EINSATZ:

Der Kubus im Einsatz wurde stark verkleinert, sodass Ihnen mehr Verdrahtungsraum zur Verfügung steht. Dadurch erhalten Sie ebenfalls mehr Spielraum zum Ausgleichen von unpräzise gesetzten Hohlwanddosen.

DOPPELZAHN-SPREIZKRALLE:

Die Spreizkralle wird in der neutralen Position vollständig abgedeckt, was Schäden an Drahtisolierungen, oder an Ihren Händen vorbeugt. Zusätzlich wird ein verbesserter Halt und eine erhöhte Zugfestigkeit des Einsatzes garantiert.

POSITIONIERUNGSSYSTEM:

Durch das clevere Positionierungssystem der SEANO-Einsätze können diese bei Mehrfachinstallationen genau aneinandergereiht werden & bieten dabei genug Flexibilität, um ungenaue Dosenabstände bei Mehrfachkombinationen auszugleichen.

SICHERHEIT BEI DER INSTALLATION:

Der Einsatz ist Kunststoff isoliert und verhindert so das unbeabsichtigte Berühren von spannungsführenden Teilen. Sie können den Einsatz mühelos und sicher installieren.

NACHHALTIGKEIT:

Im gesamten SEANO Produktportfolio finden ausschließlich recycelte Kunststoffe Verwendung. Alle Verpackungen bestehen aus Papier oder Karton und ersetzen so nachhaltig Kunststoffverpackungen und nicht recycelbare Duroplaste.

Spezifikationen

Ausführung: Stichdose

Ausführung der Steckdose: TV/RD/SAT

Montageart: Unterputz

Anzahl der Module (bei Modulbauweise): 1

Abdeckung: Zentralplatte

Anschlussdämpfung bei 860 MHz: 14dB

Anschlussdämpfung bei 2150 MHz: 14dB

Anzahl der Auslässe: 3

Durchgangsdämpfung bei 860 MHz: 1,5dB

Durchgangsdämpfung bei 2150 MHz: 1,5dB

Fernspeisetauglich: ja

Befestigungsart: Krallen-/Schraubbefestigung

Farbe: schwarz

RAL-Nummer (ähnlich): 9017

Oberflächenschutz: lackiert

Ausführung der Oberfläche: matt

Werkstoff: Kunststoff

Werkstoffgüte: Thermoplast

Halogenfrei: ja

Schutzart (IP): IP20

Schlagfestigkeit: IK04

Gerätebreite: 72,5mm

Gerätehöhe: 72,7mm

Gerätetiefe: 27,8mm

Min. Tiefe der Gerätedose: 40,6mm
