Jung 1712DE Serien-Tastdimmer Universal LED, mit Nebenstelleneingang

Jung 1712DE LED-Serien-Tastdimmer Universal mit Nebenstelleneingang

zum Schalten und Dimmen von zwei unabhängigen Leuchtengruppen

Betrieb mit geeignetem Aufsatz aus dem LB-Management

Montage in Gerätedose nach DIN 49073

Produkteigenschaften

    Zwei unabhängige Ausgänge für zwei Leuchtengruppen

    Unsymmetrische Lastverteilung möglich

    Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip

    Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips

    Anzeige der eingestellten Betriebsart mittels LED

    Gerät kann ohne Neutralleiter betrieben werden

    Einschalten durch lampenschonenden Softstart

    Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit

    Einschalthelligkeit dauerhaft speicherbar

    Minimalhelligkeit dauerhaft speicherbar

    Anschluss von Nebenstellen möglich

    Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden

    Elektronischer Übertemperaturschutz

    Testbetrieb zur Funktionsprüfung

    Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich

    Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

passende Abdeckungen, siehe Zubehör:

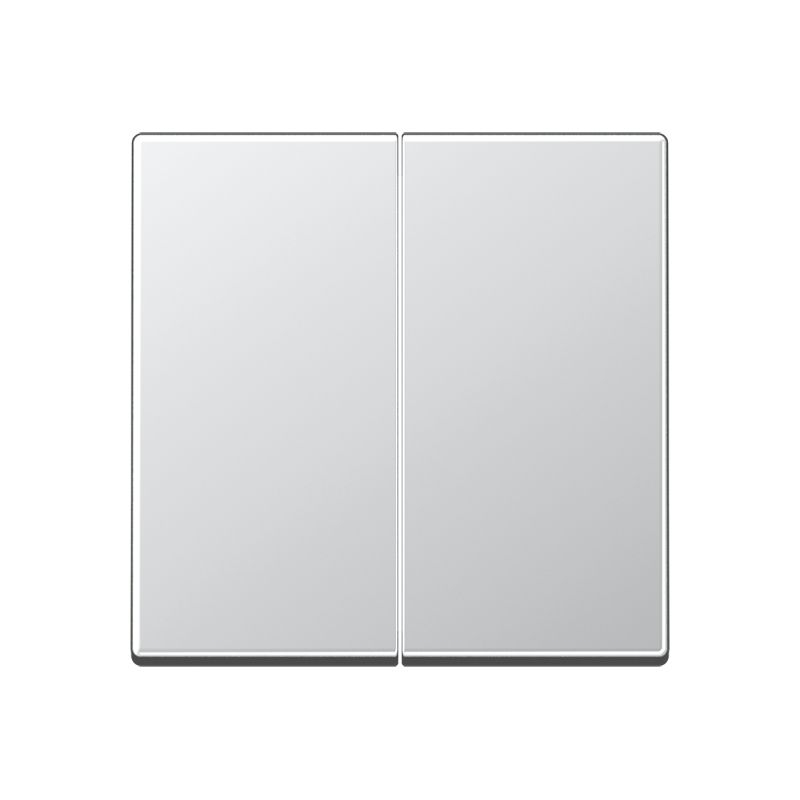

Steuertaste: .. 1702 ..,

Spezifikationen

Nennspannung: AC 230V ~

Netzfrequenz: 50/60Hz

Standby-Leistung: ca. ca. 0,1 ... 0,5 W

Verlustleistung: ca. 4W

Umgebungstemperatur: −5 ... +45°C

Anschlussleistung bei 25 °C:

- Glühlampen: 20 ... 210W

- HV-Halogenlampen: 20 ... 210W

- Elektronische Trafos: 20 ... 210W

- Elektronische Trafos mit NV-LED: typ. 20 ... 50W

- Induktive Trafos: 20 ... 210VA

- Induktive Trafos mit NV-LED: typ. 20 ... 50VA

- HV-LED-Lampen dimmbar: typ. 3 ... 50W

- Kompaktleuchtstofflampen dimmbar: typ. 3 ... 50W

Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 100 W, elektronische Trafos mit NV-LED typ. 20 ... 100 W.

- Ohmsch-kapazitiv: 20 ... 210 W

- Kapazitiv-induktiv: nicht zulässig

- Ohmsch-induktiv: 20 ... 210 VA

- Ohmsch und HV-LED: typ. 3 ... 50 W

- Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 50 W

Leistungszusätze: siehe Anleitung Leistungszusatz

Anschluss: Schraubklemmen

eindrähtig:                                        1x 0,5 ... 4,0 mm², 2x 0,5 ... 2,5 mm²

feindrähtig ohne Aderendhülse:  1x 0,5 ... 4,0 mm², 2x 0,5 ... 2,5 mm²

feindrähtig mit Aderendhülse:      1x 0,5 ... 4,0 mm², 2x 0,5 ... 1,5 mm²

Anzahl Nebenstellen

- Nebenstelle 2-Draht Art.-Nr.: 1720 NE:   unbegrenzt

- Nebenstelle 3-Draht Art.-Nr.: 1723 NE:   10

Drehnebenstelle 3-Draht Art.-Nr.: 1733 DNE:10

- Taster:                                                            unbegrenzt

Gesamtlänge Nebenstellenleitung:           max. 100 m

Gesamtlänge Lastleitung:                            max. 100 m
