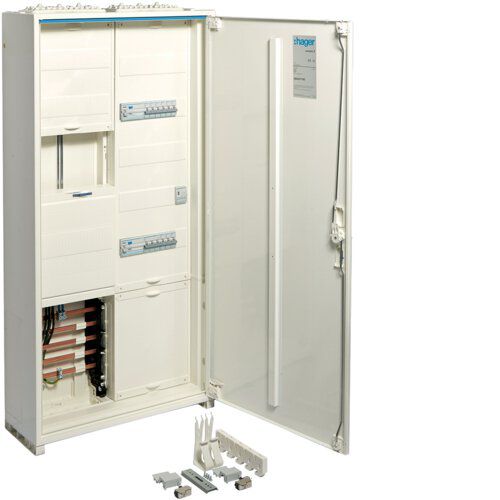

Hager ZB323T15D Zählerschrank 1 ZP 3-Punkt-Befestigung bestückt

Einkundenanlage mit 1 Zählerplatz für 3-Punkt-Befestigung nach der neuen und aktuellen Fassung der VDE AR4101:2015

1x Zählerplatz 3-Punkt-Befestigung

1x Verteilung 5-reihig / APZ

1x RJ45-Buchse ZZ45ZPH6

ohne SLS-Schalter

Lieferung mit DHL

Bestückt mit:

2 CDS440D FI-Schutzschalter 4-polig / 40A

1 MBS316 Sicherungsautomat 3-polig B16A

9 MBS116 Sicherungsautomaten B16A

1 ST303N Klingeltransformator

1 FZ794 Plantasche

1 K96ESA5 Einspeiseadapter

Oberer Anschlussraum:

- Hauptleitungsabzweigklemme 3-polig

- fingersicher nach BGVA 3

- PE/N Klemme 2x5-polig

Zählerfeld

- 3-Punkt Befestigung mit Außenleitern, N + PE

- Verdrahtung H07V-K 10 mm²

Unterer Anschlussraum:

- Sammelschienesystem 5-polig

- Einspeiseadapter K96ESA5

separat bestellen:

SLS-Schalter HTS363E

Isolierschlauch ZZ45DS1500 zu jeder RJ45-Buchse

Bestückungspaket ZyxxMS für Spannungsversorgung Messsystem nach AR4101:2015

Wandschrank 2-Feld 550mm x 160mm x 1100mm

- Schutzklasse II M,

  Schutzart IP44 / IP54

- für AP, UP und teilversenkte Montage verwendbar,

- Farbe RAL 9010 (reinweis)

- für ortsfeste Innenraumaufstellung

- zur Aufnahme der Innenausbausysteme

Korpus

- 1 mm Stahlblech, pulverbeschichtet

- beidseitige Öffnung zur Sammelschienendurchführung im

  unteren Bereich

- nebeneinander und übereinander anflanschbar

Tür

- 1 mm Stahlblech, pulverbeschichtet

- frontbündig, rechts oder links anschlagbar

- ohne Werkzeug demontierbar

- innenliegende, justierbare Scharniere

- Öffnungswinkel der Tür 110°

Türverschluss

- Dreipunkt-Stangenverschluss

- serienmäßig plombierbar (IP44)

- gegen andere Schließungen austauschbar

Klären Sie vor der Bestellung mit Ihrem Energieversorger und Ihrem Installateur, ob dieser Komplettschrank Ihren regionalen technischen Anschlussbedingungen (TAB) entspricht.

Hinweis:

Die neue Version der DIN VDE 0100-443:2016 und DIN VDE 0100-534 hat zur Folge, dass auch im Wohnungsbau verpflichtend ein Überspannungsschutz vorzusehen ist (z.B.: SPA301Z oder SPA401Z)
