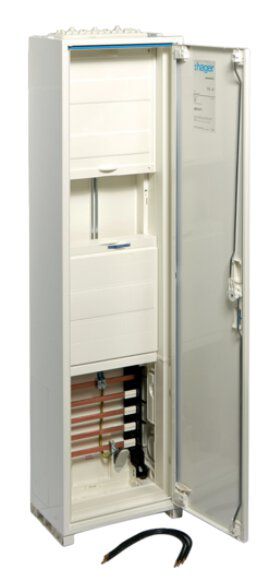

Hager ZB313T1 Zählerschrank 1 ZP 3-Punkt-Befestigung

Einkundenanlage mit 1 Zählerplatz für 3-Punkt-Befestigung nach der neuen und aktuellen Fassung der VDE AR4101:2015

1x Zählerplatz 3-Punkt-Befestigung

ohne SLS-Schalter

Lieferung mit DHL

Oberer Anschlussraum:

- Hauptleitungsabzweigklemme 5-polig

- fingersicher nach BGVA 3

- PE/N Klemme 2x5-polig

Zählertragplatte:

- 3-Punkt-Befestigung mit Außenleitern, N + PE

- Verdrahtung: H07V-K 10mm²

Unterer Anschlussraum:

- 5-pol. Sammelschienen-System

separat bestellen:

SLS-Schalter HTS363E

Einspeiseadapter K96ESA5 bis 25mm², bei größeren Querschnitten Sammelschienenklemmen 5 Stück K96C

RJ45-Buchse ZZ45ZPH6

Isolierschlauch ZZ45DS1500 zu jeder RJ45-Buchse

Bestückungspaket ZY405MS für Spannungsversorgung Messsystem nach AR4101:2015

Sachsen-Anhalt: Wenn vom VNB ein Hauptschalter im OAR gefordert, dann 1x SH363N, 1x N-Klemme KH35N und 1x PE-Klemme KH35E je Zähler separat bestellen.

Hinweise zum APZ:

Bei Notwendigkeit kann der APZ separat montiert werden (VA36APZ) oder im 3-reihigen Verteilerfeld nachgerüstet werden (ZY450APZ).

Wandschrank 2-Feld 300mm x 205mm x 1100mm

- Schutzklasse II M,

- Schutzart IP44 / IP54

- für AP, UP und teilversenkte Montage verwendbar,

- Farbe RAL 9010 (reinweis)

- für ortsfeste Innenraumaufstellung

- zur Aufnahme der Innenausbausysteme

Korpus

- 1 mm Stahlblech, pulverbeschichtet

- beidseitige Öffnung zur Sammelschienendurchführung im

  unteren Bereich

- nebeneinander und übereinander anflanschbar

Tür

- 1mm Stahlblech, pulverbeschichtet

- frontbündig, rechts oder links anschlagbar

- ohne Werkzeug demontierbar

- innenliegende, justierbare Scharniere

- Öffnungswinkel der Tür 110°

Türverschluss

- Dreipunkt-Stangenverschluss

- serienmäßig plombierbar (Ip44)

- gegen andere Schließungen austauschbar

Klären Sie vor der Bestellung mit Ihrem Energieversorger und dem ausführenden Installateur, ob dieser Komplettschrank Ihren regionalen technischen Anschlussbedingungen (TAB) entspricht.

Hinweis:

Nach DIN VDE 0100-443 und -534 ist in jedem Zählerschrank ein Überspannungsschutz vom Typ 1 oder Typ 2 je nach Erfordernis vorzusehen!
