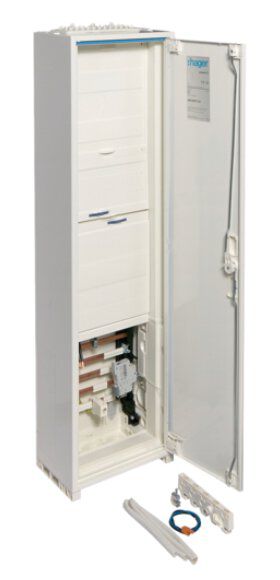

Hager ZB31SET1LS Zählerschrank 1 ZP eHZ

Einkundenanlage mit eHZ-Zählerplatz nach der neuen und aktuellen Fassung der VDE AR4101:2015

1x eHZ Zählerplatz

bestückt mit 1 x BKE-Datenschnittstelle (OKK) pro Zähleraufnahme und 1 x RJ45-Buchse ZZ45ZP6

1x Isolierschlauch ZZ45DS500

1x Einspeiseadapter K96ESA5

1x Spannungsversorgung für Messsystem / Schaltgerät

ohne SLS-Schalter

Lieferung mit DHL

Oberer Anschlussraum:

- Hauptleitungsabzweigklemme 5-polig

- fingersicher nach BGVA 3

- PE/N Klemme 2x5-polig

Zählertragplatte:

- Anschlusskassette BKE-I, mit Außenleitern N und PE

- Verdrahtung: H07V-K 10mm²

- Raum für Zusatzanwendungen

- BKE-Datenschnittstelle

Unterer Anschlussraum:

- 5-pol. Sammelschienen-System

- Einspeiseadapter K96ESA5

separat bestellen:

SLS-Schalter

Steuerleitungsverdrahtung je Zählerfeld ZY12ST

Für Tarifumschaltungen bayernwerk 1x EHZ002TS / 1x EHZ001A

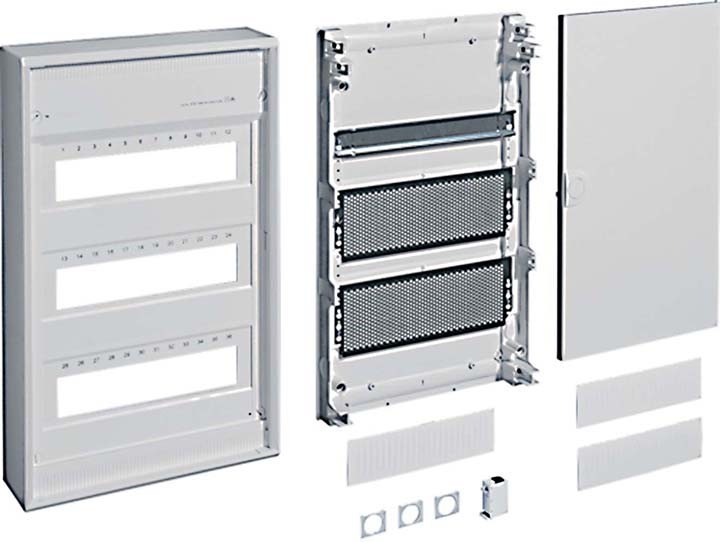

Achtung: externer APZ erfoderlich VA36APZ

Wandschrank 1-Feld 300mm x 205mm x 1100mm

- Schutzklasse II M,

- Schutzart IP44 / IP54

- für AP, UP und teilversenkte Montage verwendbar,

- Farbe RAL 9010 (reinweis)

- für ortsfeste Innenraumaufstellung

- zur Aufnahme der Innenausbausysteme

Korpus

- 1mm Stahlblech, pulverbeschichtet

- beidseitige Öffnung zur Sammelschienendurchführung im

  unteren Bereich

- nebeneinander und übereinander anflanschbar

Tür

- 1mm Stahlblech, pulverbeschichtet

- frontbündig, rechts oder links anschlagbar

- ohne Werkzeug demontierbar

- innenliegende, justierbare Scharniere

- Öffnungswinkel der Tür 110°

Türverschluss

- Dreipunkt-Stangenverschluss

- serienmäßig plombierbar (Ip44)

- gegen andere Schließungen austauschbar

Klären Sie vor der Bestellung mit Ihrem Energieversorger und dem ausführenden Installateur, ob dieser Komplettschrank Ihren regionalen technischen Anschlussbedingungen (TAB) entspricht.

Hinweis:

Die neue Version der DIN VDE 0100-443:2016 und DIN VDE 0100-534 hat zur Folge, dass auch im Wohnungsbau verpflichtend ein Überspannungsschutz vorzusehen ist (z.B.: SPA301Z oder SPA401Z)
