Dehn + Söhne 952070 Überspannungsableiter Typ 2 DEHNguard S 1pol 275VAC

• Einpoliger Überspannungsableiter DEHNguard S, Typ 2 nach EN, bestehend aus Basisteil und gestecktem Schutzmodul.
• Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control.
• Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen.
• Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher.

Spezifikationen

Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m): Typ 2 + Typ 3

Nennspannung AC (UN ): 230 V (50 / 60 Hz)

Höchste Dauerspannung AC (UC ): 275 V (50 / 60 Hz)

Höchste Dauerspannung DC (UC ): 350 V

Nennableitstoßstrom (8/20 µs) (In ): 20 kA

Max. Ableitstoßstrom (8/20 µs) (Imax ): 40 kA

Schutzpegel (UP ): ≤ 1,5 kV

Schutzpegel bei 5 kA (UP ): ≤ 1 kV

Ansprechzeit (tA ): ≤ 25 ns

Max. netzseitiger Überstromschutz: 125 A gG

Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR ): 50 kAeff

TOV-Spannung (UT) - Charakteristik: 335 V / 5 sec. - Festigkeit

TOV-Spannung (UT) - Charakteristik: 440 V / 120 min. - sicherer Ausfall

Betriebstemperaturbereich (TU ): -40 °C ... +80 °C

Funktions- / Defektanzeige: grün / rot

Anzahl der Ports: 1

Anschlussquerschnitt (min.): 1,5 mm2 ein- / feindrähtig

Anschlussquerschnitt (max.): 35 mm2 mehrdrähtig / 25 mm2 feindrähtig

Montage auf: 35 mm Hutschiene nach EN 60715

Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0

Einbauort Innenraum

Schutzart: IP 20

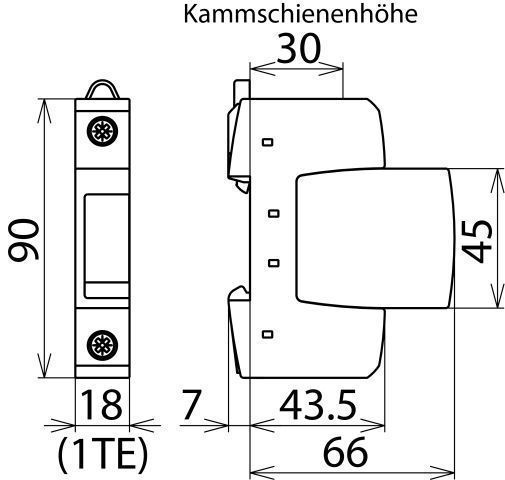

Einbaumaße: 1 TE

Montage auf: 35 mm Hutschiene nach EN 60715

Prüfspannung AC (UC ): 275 V

Nennspannung AC (UN ): 230 V

Nennfrequenz AC (fN ): 16,7 Hz
