Dehn + Söhne 961205 Kombi-Ableiter 1 DEHNvenCI
- Kombi-Ableiter auf Funkenstreckenbasis mit integrierter blitzstromtragfähiger Ableitervorsicherung
- Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung
- Ermöglicht Endgeräteschutz
- Kombi-Ableiter mit integrierter blitzstromtragfähiger Ableitervorsicherung.
Spezifikationen
Energetisch koordinierte Schutzwirkung zum Endgerät Typ 1 + Typ 2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 5 m) Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN) 230 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 μs) (Iimp) 25 kA
Spezifische Energie (W/R) 156,25 kJ/Ohm
Schutzpegel (UP) ≤ 1,5 kV
Folgestromlöschfähigkeit AC (Ifi) 50 kAeff
Folgestrombegrenzung / Selektivität Nichtauslösen einer 20 A gG Sicherung bis 50 kAeff (prosp.)
Ansprechzeit (tA) ≤ 100 ns
Max. netzseitiger Überstromschutz nicht notwendig
Bemessungsausschaltvermögen des internen Back-Up Schutzes 100 kA
TOV-Spannung (UT) - Charakteristik 440 V / 120 min. - Festigkeit
Betriebstemperaturbereich (TU) -40 °C ... +80 °C
Funktions- / Defektanzeige grün / rot
Anzahl der Ports 1
Anschlussquerschnitt (L, N/PE(N)) (min.) 10 mm2 ein- / feindrähtig
Anschlussquerschnitt (L, N/PE(N)) (max.) 50 mm2 mehrdrähtig / 35 mm2 feindrähtig
Montage auf 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0
Einbauort Innenraum
Schutzart IP 20

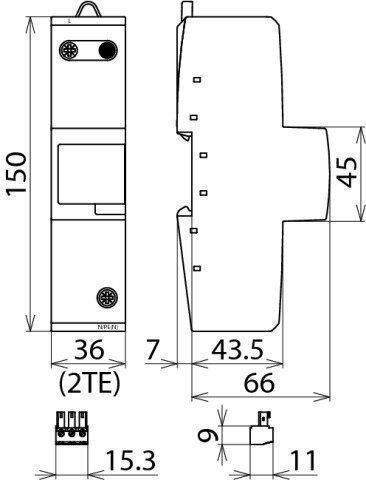

Einbaumaße 2 TE
Zulassungen KEMA

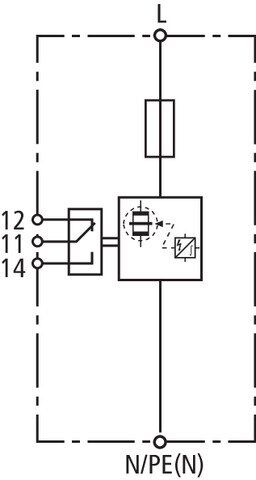

FM-Kontakte / Kontaktform Wechsler
Schaltleistung AC 250 V / 0,5 A
Schaltleistung DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen max. 1,5 mm2 ein- / feindrähtig
- Kombi-Ableiter auf Funkenstreckenbasis mit integrierter blitzstromtragfähiger Ableitervorsicherung
- Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung
- Ermöglicht Endgeräteschutz
- Kombi-Ableiter mit integrierter blitzstromtragfähiger Ableitervorsicherung.
Spezifikationen
Energetisch koordinierte Schutzwirkung zum Endgerät Typ 1 + Typ 2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 5 m) Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN) 230 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 μs) (Iimp) 25 kA
Spezifische Energie (W/R) 156,25 kJ/Ohm
Schutzpegel (UP) ≤ 1,5 kV
Folgestromlöschfähigkeit AC (Ifi) 50 kAeff
Folgestrombegrenzung / Selektivität Nichtauslösen einer 20 A gG Sicherung bis 50 kAeff (prosp.)
Ansprechzeit (tA) ≤ 100 ns
Max. netzseitiger Überstromschutz nicht notwendig
Bemessungsausschaltvermögen des internen Back-Up Schutzes 100 kA
TOV-Spannung (UT) - Charakteristik 440 V / 120 min. - Festigkeit
Betriebstemperaturbereich (TU) -40 °C ... +80 °C
Funktions- / Defektanzeige grün / rot
Anzahl der Ports 1
Anschlussquerschnitt (L, N/PE(N)) (min.) 10 mm2 ein- / feindrähtig
Anschlussquerschnitt (L, N/PE(N)) (max.) 50 mm2 mehrdrähtig / 35 mm2 feindrähtig
Montage auf 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0
Einbauort Innenraum
Schutzart IP 20
Einbaumaße 2 TE
Zulassungen KEMA
FM-Kontakte / Kontaktform Wechsler
Schaltleistung AC 250 V / 0,5 A
Schaltleistung DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen max. 1,5 mm2 ein- / feindrähtig
Produktart
Kombi-Ableiter für Energietechnik
