CELLPACK 389679 EASY 5 V Gel-Muffe mit Verbinder
Zum Verbinden und Abzweigen aller gängigen Kunststoffkabel N(A)YY, NYM, H05 ...
Anwendungsbereich:
Nennquerschnitt 3-Leiter Kunststoffkabel (Hauptkabel) 16.0 - 25mm²
Nennquerschnitt 4-Leiter Kunststoffkabel (Hauptkabel) 16.0 - 25mm²
Nennquerschnitt 5-Leiter Kunststoffkabel (Hauptkabel) 16.0 - 25mm²

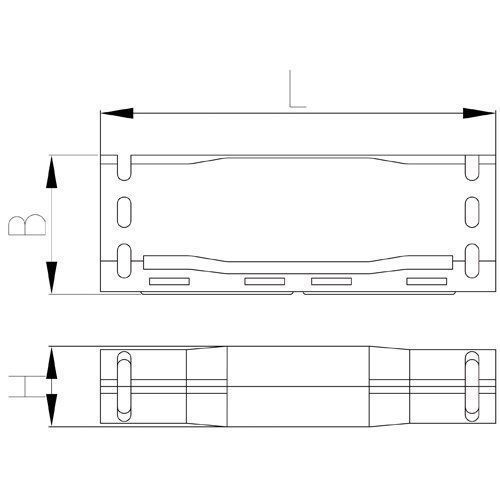

Abmessungen:
Länge 240mm
Breite 75mm
Höhe 44mm
Anwendungsgebiete:
Freiluft
Verlegung in Gebäuden und auf Kabelpritschen
Erdreich
Lieferumfang:
Gel-Muffe
Verbinderblock mit Inbusschlüssel
Kabelbinder
Beim dem verwandten Gel handelt es sich um ein 1-komponentiges, formstabiles Dichtmaterial auf Silikon-Basis, welches bereits in schlagfesten Formschalen verfüllt ist. Beim Schließen der Gelmuffen schützt, isoliert und dichtet das eingefüllte Gel in nur einem Arbeitsgang. Spezielle Werkzeuge z.B. Gasbrenner sind für die Montage nicht notwendig. Die elektrische Verbindung kann direkt in Betrieb genommen werden.
Prüfungen:
EN 50393 sowie CENELEC HD 623 (VDE 0278 Teil 623)
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Zum Verbinden und Abzweigen aller gängigen Kunststoffkabel N(A)YY, NYM, H05 ...
Anwendungsbereich:
Nennquerschnitt 3-Leiter Kunststoffkabel (Hauptkabel) 16.0 - 25mm²
Nennquerschnitt 4-Leiter Kunststoffkabel (Hauptkabel) 16.0 - 25mm²
Nennquerschnitt 5-Leiter Kunststoffkabel (Hauptkabel) 16.0 - 25mm²
Abmessungen:
Länge 240mm
Breite 75mm
Höhe 44mm
Anwendungsgebiete:
Freiluft
Verlegung in Gebäuden und auf Kabelpritschen
Erdreich
Lieferumfang:
Gel-Muffe
Verbinderblock mit Inbusschlüssel
Kabelbinder
Beim dem verwandten Gel handelt es sich um ein 1-komponentiges, formstabiles Dichtmaterial auf Silikon-Basis, welches bereits in schlagfesten Formschalen verfüllt ist. Beim Schließen der Gelmuffen schützt, isoliert und dichtet das eingefüllte Gel in nur einem Arbeitsgang. Spezielle Werkzeuge z.B. Gasbrenner sind für die Montage nicht notwendig. Die elektrische Verbindung kann direkt in Betrieb genommen werden.
Prüfungen:
EN 50393 sowie CENELEC HD 623 (VDE 0278 Teil 623)
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Verbindungs-/Übergangsmuffe
