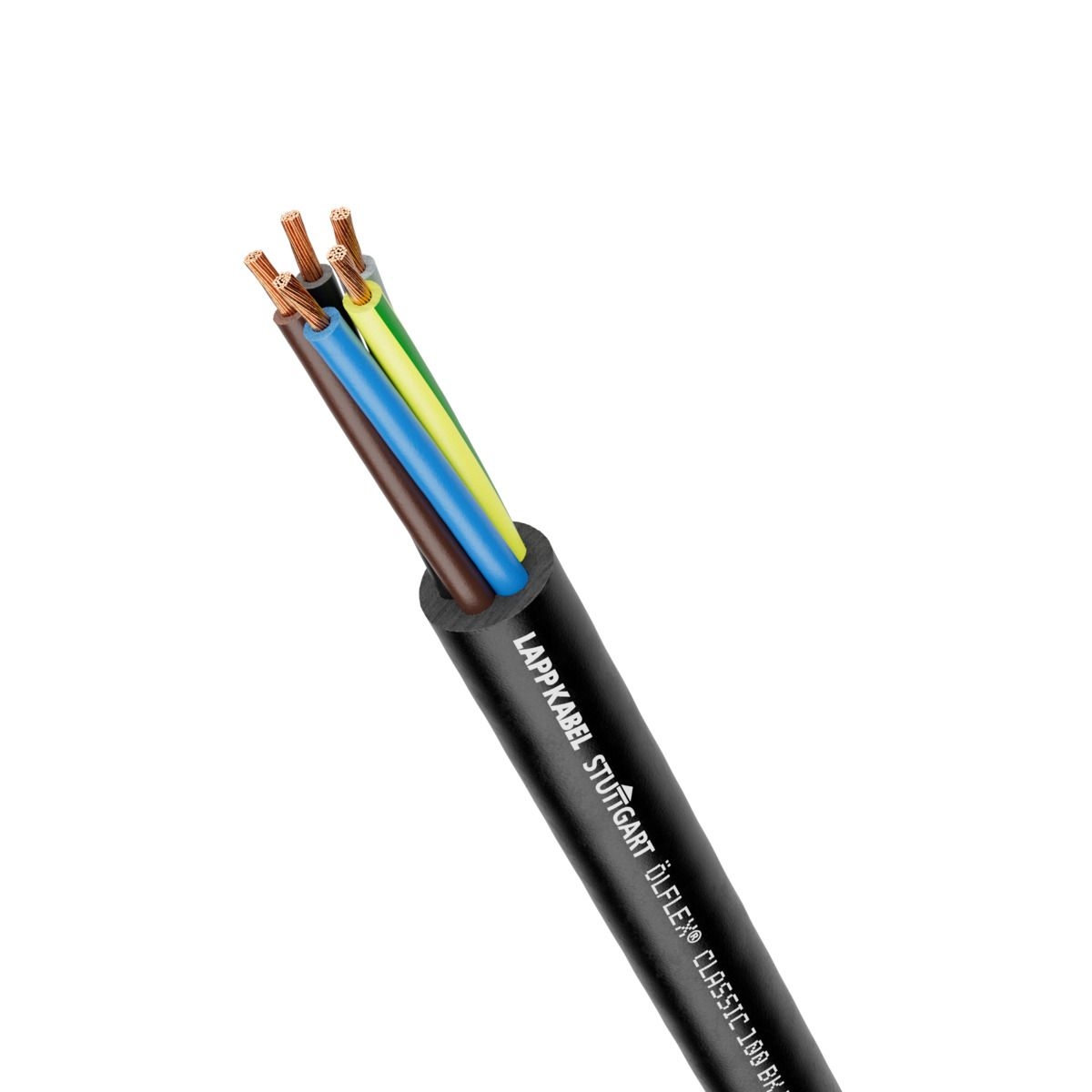

Lapp 1120457/100 Anschluss- und Steuerleitung ÖLFLEX® CLASSIC 100 BK 0,6/1 kV 3G1,0 100 M
Anschluss- und Steuerleitung ÖLFLEX® CLASSIC 100 BK 0,6/1 kV 3G1,0 100 M
Anschluss- und Steuerleitung
3G1
U0/U: 0,6/1 kV
PVC
Aderidentifizierung: Farben
feste Verlegung
Anwendungsgebiete:
Für mittlere mechanische Beanspruchung geeignet
Auch als flexible Anschluss- oder Verlängerungsleitung geeignet
Für Stromkreise, die aufgrund der Installation eine höhere Nennspannung benötigen
Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
Einsetzbar in trockenen und feuchten Umgebungen
Flexibler Einsatz bei bis zu -30 °C möglich
Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig
Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet
Nutzen:
Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
Hohe elektrische Sicherheit durch 4000V-Prüfspannung
Witterungsbeständig und daher gut für den Außeneinsatz geeignet
Sehr robust durch verstärkten Außenmantel mit mind 1,8 mm Wanddicke
Spezifikationen
Leiternennquerschnitt: 1 mm²
Ader-Zahl: 3
Werkstoff der Aderisolation: Polyvinylchlorid (PVC)
Spezifizierung Aderisolation: sonstige
Ader-Kennzeichnung: Farbe
Mit Schutzleiter: ja
Tragorgan: ohne
Torsionsschutz: nein
Mantelmaterial: Polyvinylchlorid (PVC)
Spezifizierung Mantelmaterial: sonstige
Mantel-Farbe: schwarz
Kabelgeometrie: rund
Ölbeständig nach EN 60811-404: nein
Außendurchmesser ca.: 9 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 135 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 36 mm
Zul. Kabelaußentemperatur bei Montage/Handling: -30..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..80 °C
Nennspannung U0: 0,6 kV
Nennspannung U: 1 kV
Anschluss- und Steuerleitung ÖLFLEX® CLASSIC 100 BK 0,6/1 kV 3G1,0 100 M
Anschluss- und Steuerleitung
3G1
U0/U: 0,6/1 kV
PVC
Aderidentifizierung: Farben
feste Verlegung
Anwendungsgebiete:
Für mittlere mechanische Beanspruchung geeignet
Auch als flexible Anschluss- oder Verlängerungsleitung geeignet
Für Stromkreise, die aufgrund der Installation eine höhere Nennspannung benötigen
Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
Einsetzbar in trockenen und feuchten Umgebungen
Flexibler Einsatz bei bis zu -30 °C möglich
Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig
Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet
Nutzen:
Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
Hohe elektrische Sicherheit durch 4000V-Prüfspannung
Witterungsbeständig und daher gut für den Außeneinsatz geeignet
Sehr robust durch verstärkten Außenmantel mit mind 1,8 mm Wanddicke
Spezifikationen
Leiternennquerschnitt: 1 mm²
Ader-Zahl: 3
Werkstoff der Aderisolation: Polyvinylchlorid (PVC)
Spezifizierung Aderisolation: sonstige
Ader-Kennzeichnung: Farbe
Mit Schutzleiter: ja
Tragorgan: ohne
Torsionsschutz: nein
Mantelmaterial: Polyvinylchlorid (PVC)
Spezifizierung Mantelmaterial: sonstige
Mantel-Farbe: schwarz
Kabelgeometrie: rund
Ölbeständig nach EN 60811-404: nein
Außendurchmesser ca.: 9 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 135 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 36 mm
Zul. Kabelaußentemperatur bei Montage/Handling: -30..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..80 °C
Nennspannung U0: 0,6 kV
Nennspannung U: 1 kV
Produktart
Energiekabel >= 1 kV, für ortsveränderlichen Einsatz
