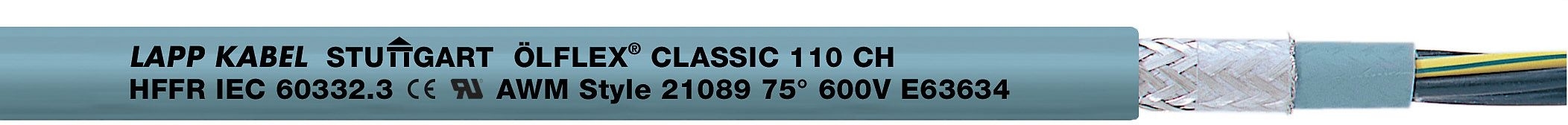

Lapp 10035386 Steuerleitung ÖLFLEX® CLASSIC 110 CH 4G35
Steuerleitung ÖLFLEX® CLASSIC 110 CH 4G35
Steuerleitung
4G35
U<sub>0</sub>/U: 300 / 500 V
HFFR
Aderidentifizierung: Nummern
Geschirmt
UL recognized
flexibel
Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet
Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
Für die Gebäudeverkabelung zur Einhaltung besonderer Brandschutzanforderungen
Einsetzbar in trockenen und feuchten Umgebungen
Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist
Flexibler Einsatz bei bis zu -30 °C möglich
Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
Vorübergehend im Außenbereich einsetzbar, unter Beachtung des Temperaturbereichs
HFFR-Außenmantel ist weitgehend beständig gegenüber Säuren und Laugen
Nutzen: Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad
UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum
Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
Hohe elektrische Sicherheit durch 4000V-Prüfspannung
Halogenfreie und hoch flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung, hoher Rauchdichte und toxischen Rauchgasen im Brandfall
Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik
DNV-Zulassung für maritimen Einsatz
Erhöht ölbeständig nach DIN EN 50363-4-1 (TM5) sowie UL OIL RES I und OIL RES II
Einfache Handhabung und Installation aufgrund sehr flexibler Ausführung
Spezifikationen
Leiter-Material: Kupfer
Leiter-Oberfläche: blank
AWG-Größe: 2
Leiternennquerschnitt: 35 mm²
Leiter-Klasse: Kl.5 : feindrähtig
Ader-Zahl: 4
Schirm über Verseilelement: ohne
Verseilelement: nein
Schirm über Verseilung: Geflecht
Werkstoff der Aderisolation: sonstige
Spezifizierung Aderisolation: sonstige
Ader-Kennzeichnung: Ziffern
Mit Schutzleiter: ja
Mantelmaterial: sonstige
Spezifizierung Mantelmaterial: sonstige
Mantel-Farbe: grau
Schirm: ja
Kabelgeometrie: rund
Flammwidrig nach IEC 60332-1-2: ja
Flammwidrig nach IEC 60332-3-21 (Cat A F/R): nein
Flammwidrig nach IEC 60332-3-22 (Cat A): ja
Flammwidrig nach IEC 60332-3-23 (Cat B): nein
Flammwidrig nach IEC 60332-3-24 (Cat C): ja
Raucharm nach IEC 61034-2: ja
Halogenfrei nach EN IEC 60754-1: ja
Halogenfrei nach EN IEC 60754-3: nein
Brandverhaltensklasse nach EN 13501-6: B2ca
Rauchentwicklungsklasse nach EN 13501-6: s1
Abtropfverhaltensklasse nach EN 13501-6: d1
Säureentwicklungsklasse nach EN 13501-6: a1
Ölbeständig nach EN 60811-404: ja
Kältebeständig nach EN 60811-504+505+506: ja
Außendurchmesser ca.: 30,4 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 456 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 182,4 mm
Zul. Kabelaußentemperatur bei Montage/Handling: -30..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..80 °C
Nennspannung U0: 300 V
Nennspannung U: 500 V
Steuerleitung ÖLFLEX® CLASSIC 110 CH 4G35
Steuerleitung
4G35
U<sub>0</sub>/U: 300 / 500 V
HFFR
Aderidentifizierung: Nummern
Geschirmt
UL recognized
flexibel
Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet
Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
Für die Gebäudeverkabelung zur Einhaltung besonderer Brandschutzanforderungen
Einsetzbar in trockenen und feuchten Umgebungen
Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist
Flexibler Einsatz bei bis zu -30 °C möglich
Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
Vorübergehend im Außenbereich einsetzbar, unter Beachtung des Temperaturbereichs
HFFR-Außenmantel ist weitgehend beständig gegenüber Säuren und Laugen
Nutzen: Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad
UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum
Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
Hohe elektrische Sicherheit durch 4000V-Prüfspannung
Halogenfreie und hoch flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung, hoher Rauchdichte und toxischen Rauchgasen im Brandfall
Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik
DNV-Zulassung für maritimen Einsatz
Erhöht ölbeständig nach DIN EN 50363-4-1 (TM5) sowie UL OIL RES I und OIL RES II
Einfache Handhabung und Installation aufgrund sehr flexibler Ausführung
Spezifikationen
Leiter-Material: Kupfer
Leiter-Oberfläche: blank
AWG-Größe: 2
Leiternennquerschnitt: 35 mm²
Leiter-Klasse: Kl.5 : feindrähtig
Ader-Zahl: 4
Schirm über Verseilelement: ohne
Verseilelement: nein
Schirm über Verseilung: Geflecht
Werkstoff der Aderisolation: sonstige
Spezifizierung Aderisolation: sonstige
Ader-Kennzeichnung: Ziffern
Mit Schutzleiter: ja
Mantelmaterial: sonstige
Spezifizierung Mantelmaterial: sonstige
Mantel-Farbe: grau
Schirm: ja
Kabelgeometrie: rund
Flammwidrig nach IEC 60332-1-2: ja
Flammwidrig nach IEC 60332-3-21 (Cat A F/R): nein
Flammwidrig nach IEC 60332-3-22 (Cat A): ja
Flammwidrig nach IEC 60332-3-23 (Cat B): nein
Flammwidrig nach IEC 60332-3-24 (Cat C): ja
Raucharm nach IEC 61034-2: ja
Halogenfrei nach EN IEC 60754-1: ja
Halogenfrei nach EN IEC 60754-3: nein
Brandverhaltensklasse nach EN 13501-6: B2ca
Rauchentwicklungsklasse nach EN 13501-6: s1
Abtropfverhaltensklasse nach EN 13501-6: d1
Säureentwicklungsklasse nach EN 13501-6: a1
Ölbeständig nach EN 60811-404: ja
Kältebeständig nach EN 60811-504+505+506: ja
Außendurchmesser ca.: 30,4 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 456 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 182,4 mm
Zul. Kabelaußentemperatur bei Montage/Handling: -30..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..80 °C
Nennspannung U0: 300 V
Nennspannung U: 500 V
Produktart
Energiekabel < 1 kV, für ortsveränderlichen Einsatz
