Kabel & Leitungen online kaufen

Kabel sind für die Verlegung im Erdreich oder unter Wasser vorgesehen und dafür besonders ummantelt. Leitungen werden typischerweise im Innenbereich verlegt, unter oder über Putz.

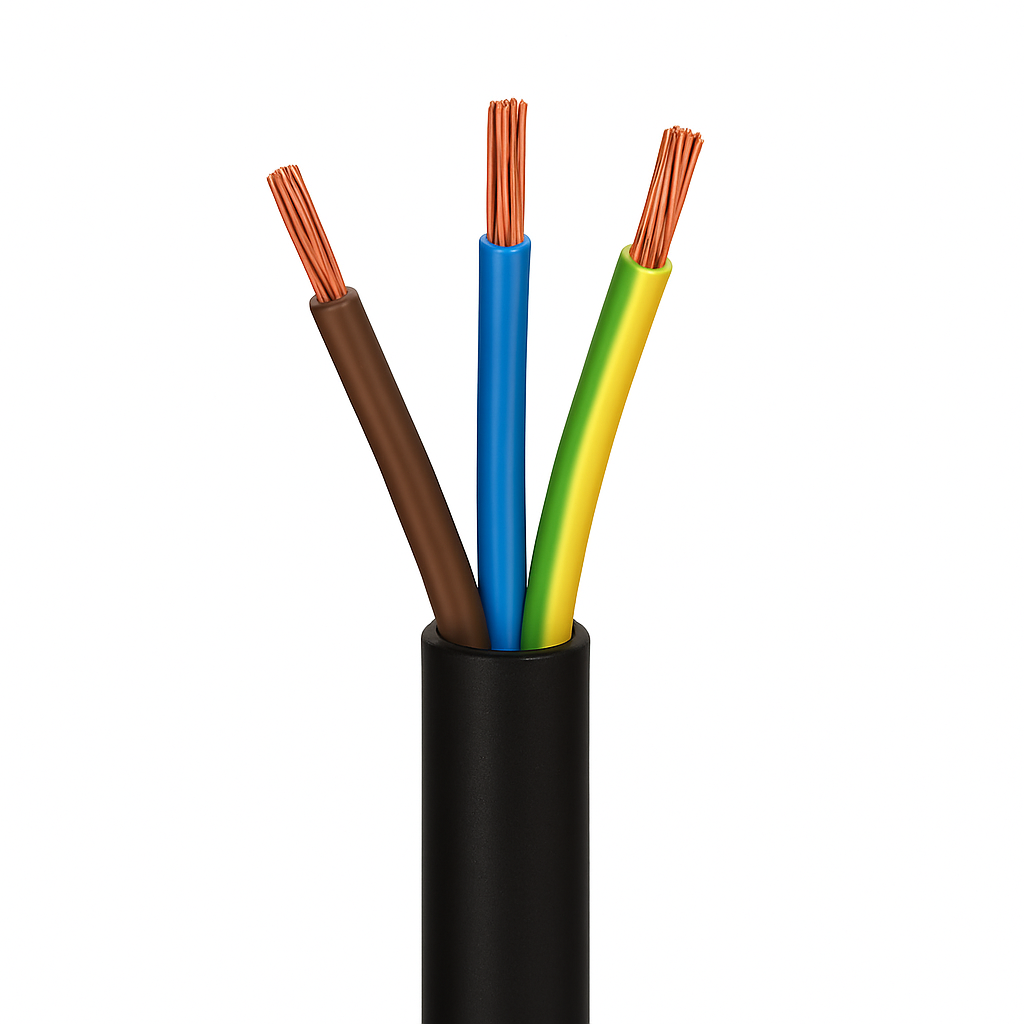

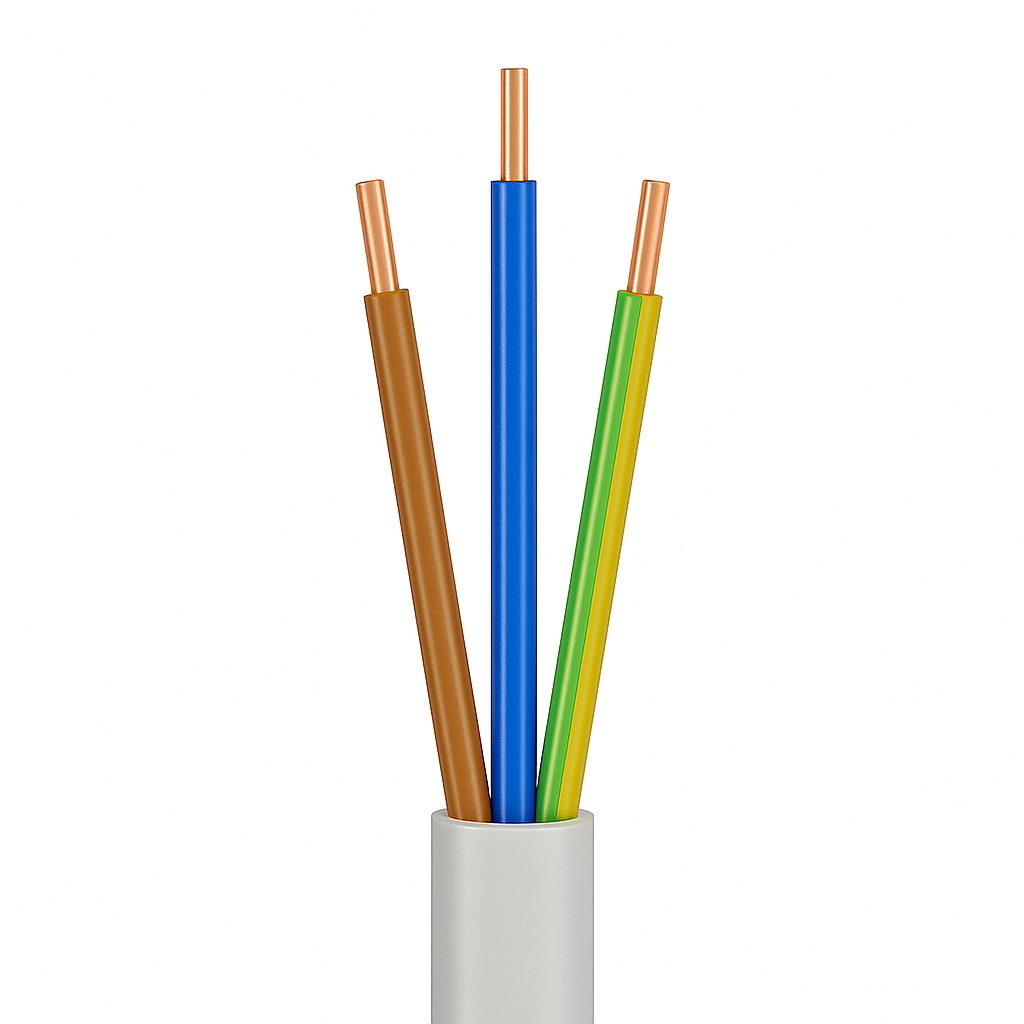

NYM-Leitungen sind für die Hausinstallation (trockene und feuchte Räume) geeignet und können über, auf oder in Putz sowie im Mauerwerk und in Beton verlegt werden. Im Erdreich dürfen sie nicht verlegt werden und im Außenbereich nur mit UV-Schutz (z. B. in UV-beständigem Schlauch). NYY-J ist für feste Verlegung innen, im Freien, in Erde, in Wasser und in Beton geeignet, sofern der Beton nicht übermäßig erschüttert wird.

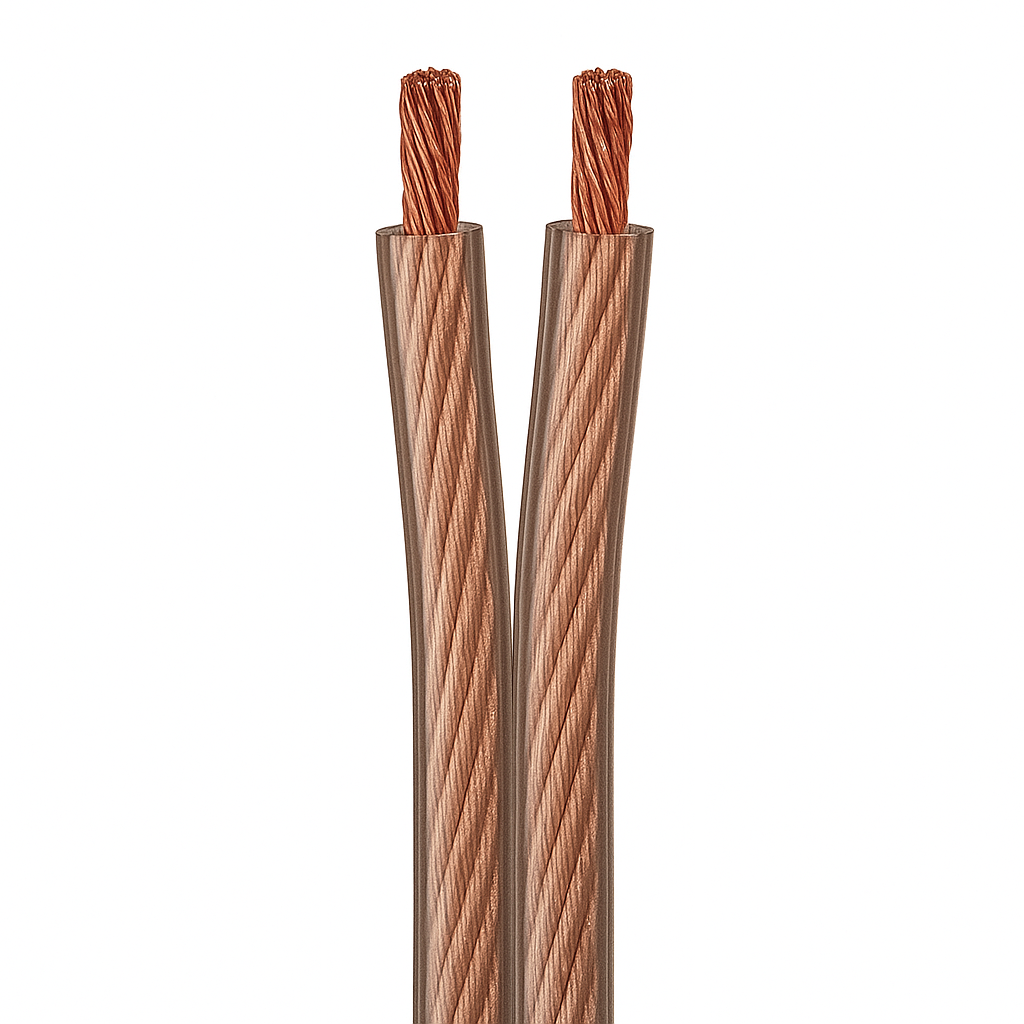

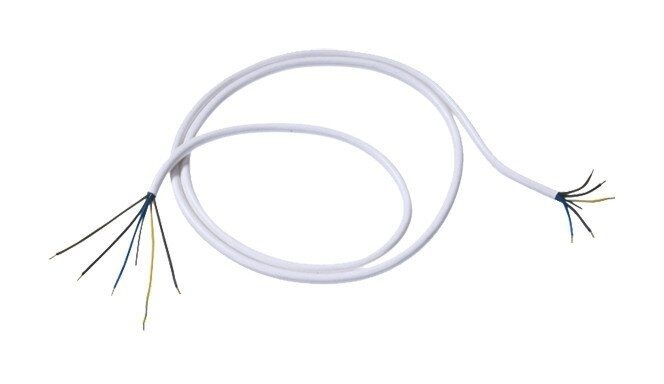

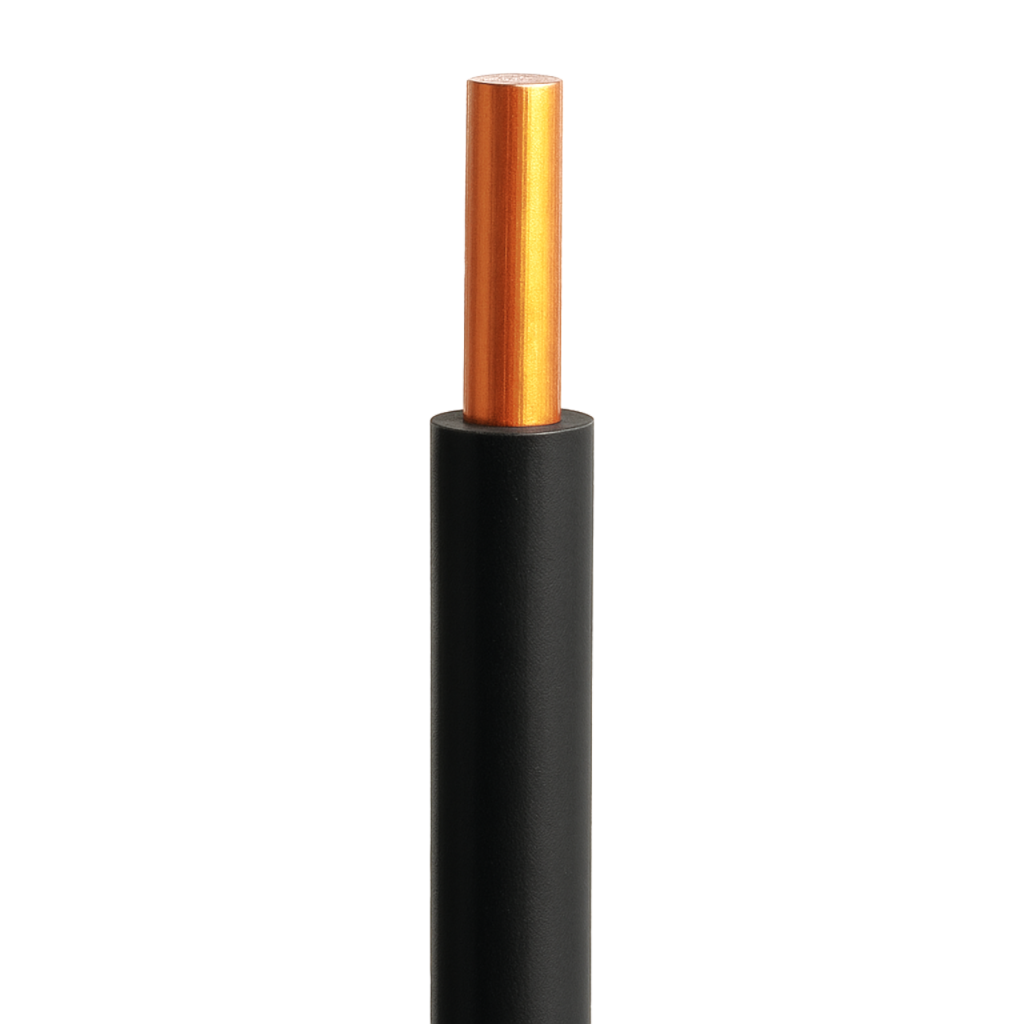

Starre Adern werden für feste Installationen wie Steckdosen, Lichtschalter sowie Wand- und Deckenleuchten eingesetzt. Flexible Adern eignen sich für bewegliche Verbraucher wie z. B. Leuchten oder Waschmaschinen.

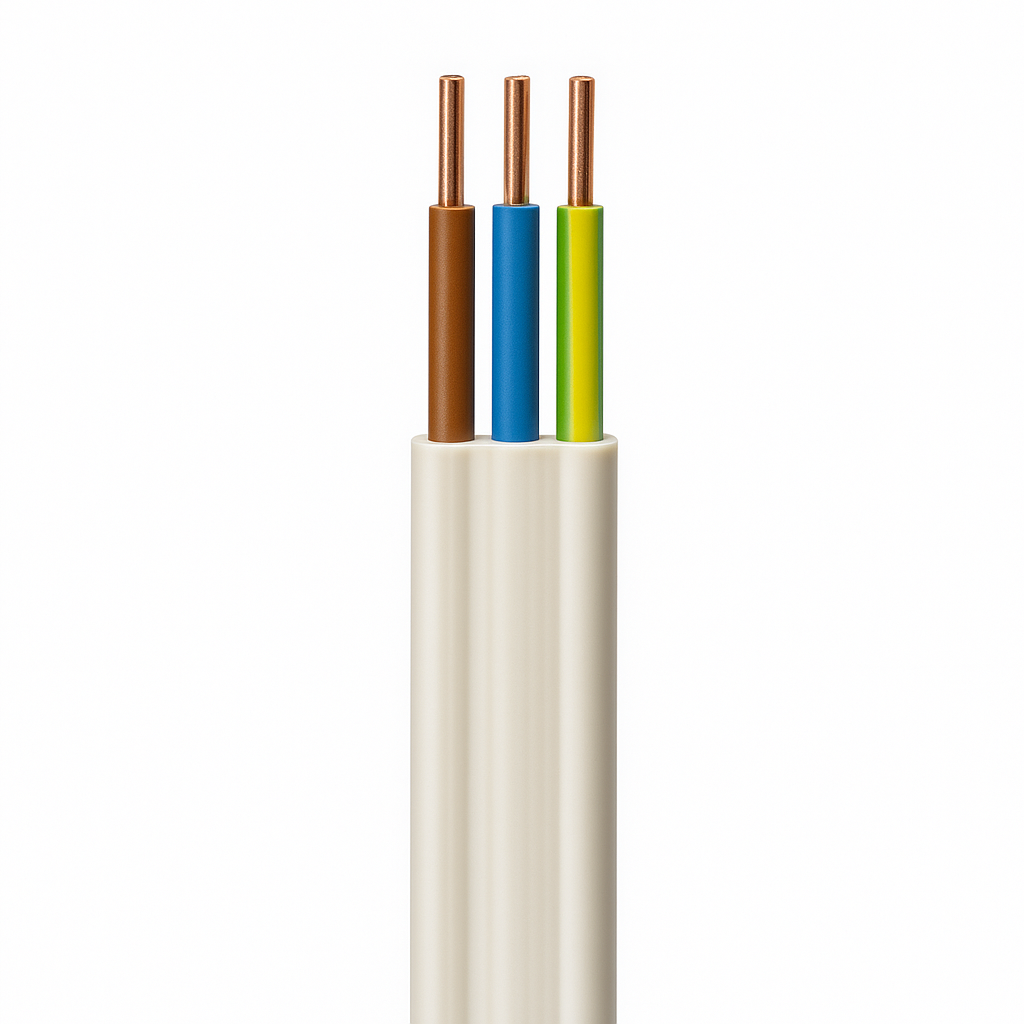

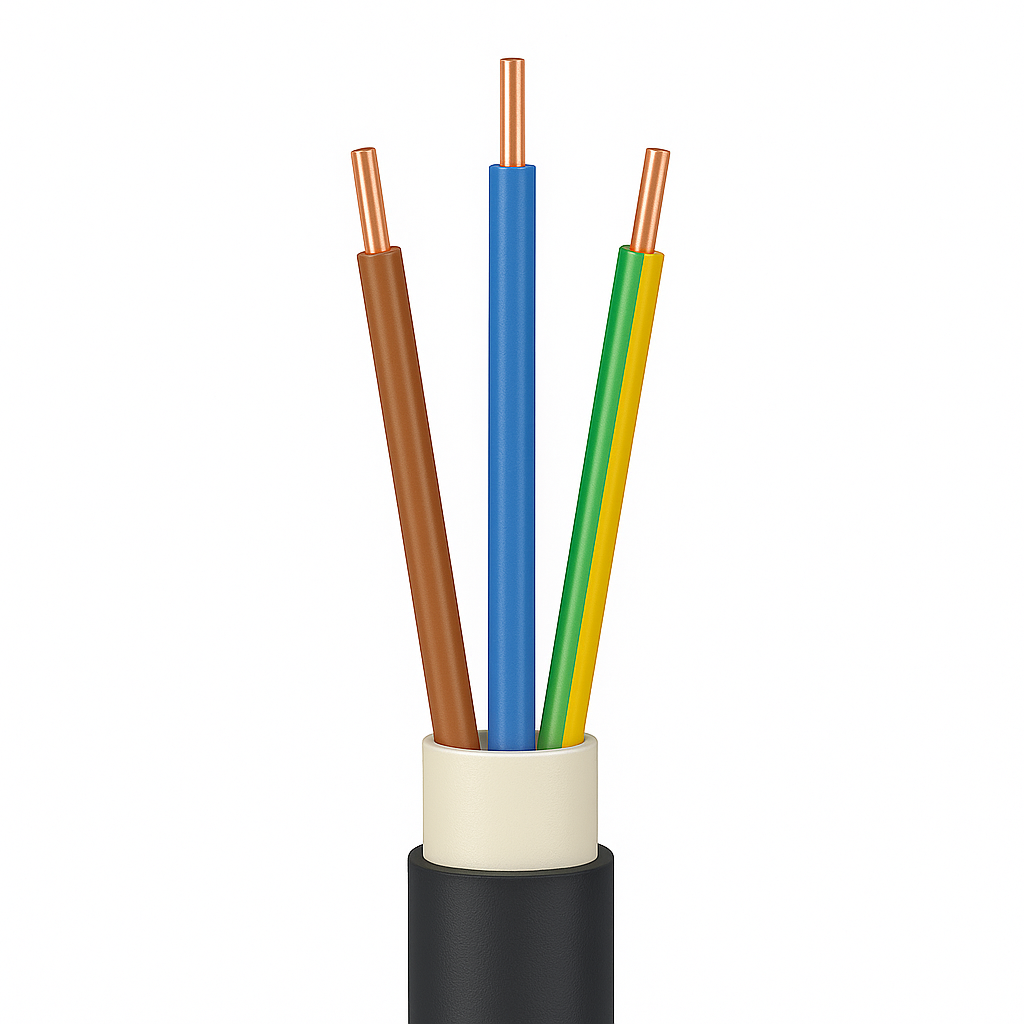

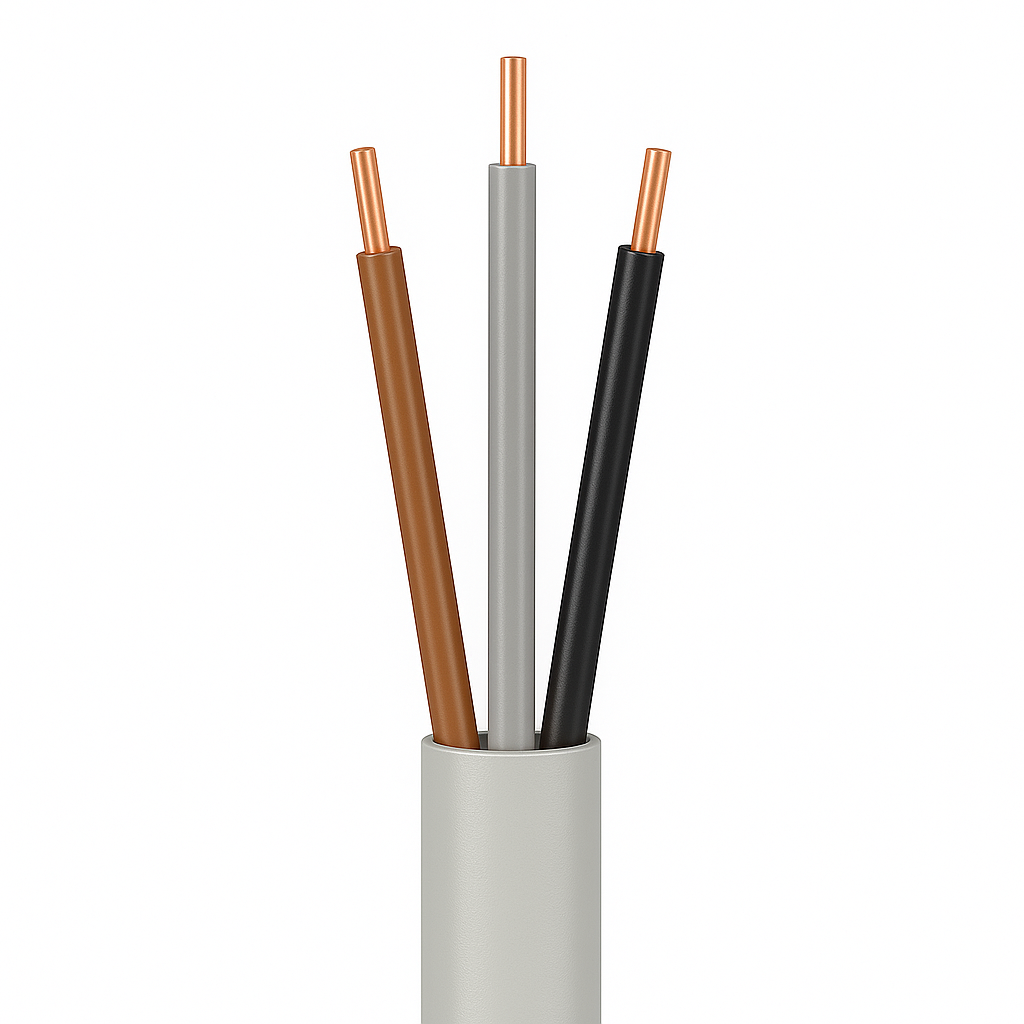

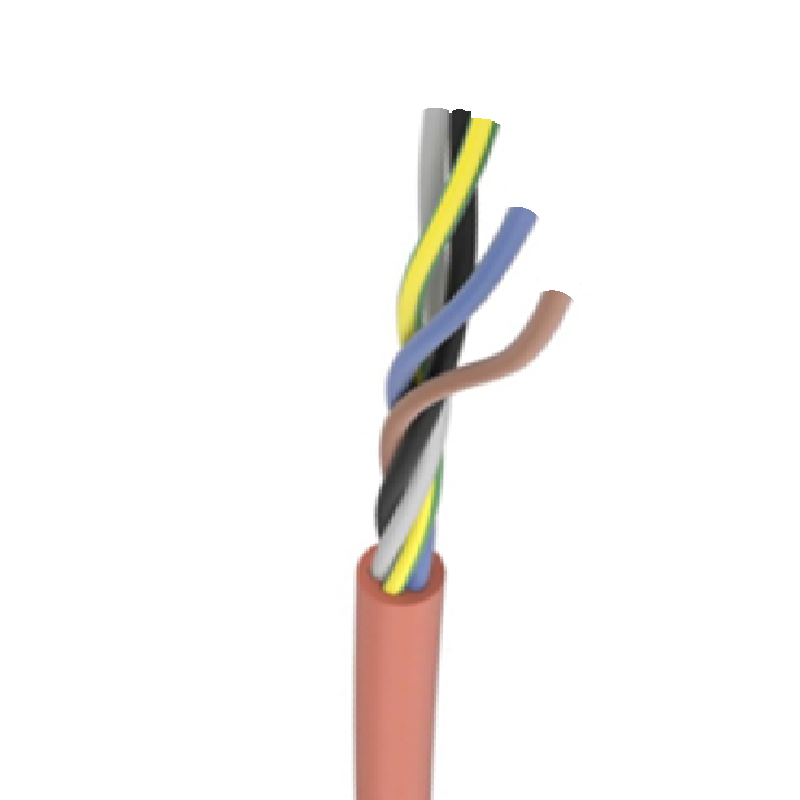

Außenleiter (L1 bis L3) sind braun, schwarz und grau, der Neutralleiter (N) ist blau und der Schutzleiter (PE) ist grün-gelb.

Ein zu kleiner Querschnitt kann zu Überhitzung bis hin zum Kabelbrand führen und bei zu langen Leitungen steigt der Spannungsabfall. Als übliche Mindestangabe in Hausinstallationen wird 1,5 mm² je Ader eingesetzt (typisch abgesichert mit 16 A). Der Einsatz in Steckdosenstromkreisen wird bei 1,5 mm² allgemein nur bis 17m Leitungslänge empfohlen. Darüber hinaus wird grundsätzlich 2,5 mm² empfohlen. Für Verbraucher mit höherem Leistungsbedarf (z. B. Herd, Wallbox, PV-Anlage, Heizungs- und Kälteanlagen) wird eine genaue Berechnung bzw. fachliche Prüfung empfohlen.

elektroland24 Elektro-Rechner für Leitungsquerschnitt - Leistung - Stromstärke

Leitungsmaterial

Leitungslänge (einfache Länge) in m

Netzform

Netzspannung in V

Eingabeart

Leistung (kW) Strom (A)

Wert (kW oder A)

Cos φ

Spannungsfall in %

Hinweis - Ergebnis basiert auf Spannungsfall-Formeln (vereinfachtes Modell) - vor Auswahl zusätzlich Strombelastbarkeit und Verlegebedingungen prüfen

Ergebnis
Eingaben setzen und berechnen

Rechenlogik - Drehstrom nutzt √3 ≈ 1,732 - Wechselstrom nutzt Faktor 2 - Leitfähigkeit γ: Kupfer 56 - Aluminium 37 - Ua = U × (% / 100)

Netzform

Spannung in V

Stromstärke in A

Formel - Drehstrom P = U × I × 1,73 - Wechselstrom P = U × I

Ergebnis
Eingaben setzen und berechnen

Netzform

Spannung in V

Leistung in W

Formel - Drehstrom I = P / (U × 1,73) - Wechselstrom I = P / U

Ergebnis
Eingaben setzen und berechnen

Die redaktionellen Inhalte dieser Seite dienen ausschließlich der allgemeinen Information und ersetzen keine fachliche Beratung, Planung oder Prüfung im Einzelfall. Trotz sorgfältiger Erstellung wird keine Gewähr für Aktualität, Vollständigkeit und Richtigkeit übernommen. Eine Haftung für Schäden materieller oder immaterieller Art, die durch die Nutzung oder Nichtnutzung der bereitgestellten Informationen entstehen, ist ausgeschlossen.

WICHTIG !

§ 13 NAV regelt für Kundenanlagen hinter der Hausanschlusssicherung die Verantwortlichkeit des Anschlussnehmers für eine ordnungsgemäße Errichtung, Erweiterung, Änderung und Instandhaltung und stellt klar, dass Arbeiten zum Anschluss an das Niederspannungsnetz (außer durch den Netzbetreiber) nur durch ein in ein Installateurverzeichnis eines Netzbetreibers eingetragenes Installationsunternehmen ausgeführt werden dürfen.
