Theben 1030204 PIRA TC DE Korridormelder (PIR) für den Deckeneinbau im Innenbereich, Erfassungsbereich rechteckig 360° mit 25 x 3 m, permanente Lichtmessung, 200 W LED

PIRA TC DE Korridormelder - Intelligente Lichtsteuerung für lange Flure und großflächige Räume

Der Theben PIRA TC DE Korridormelder ist der ideale Bewegungsmelder für die Deckenmontage in Innenräumen. Mit seiner präzisen Erfassung und flexiblen Steuerung ist er perfekt geeignet für lange Flure, Korridore und größere Räume. Der PIRA TC DE bietet eine zuverlässige und energieeffiziente Beleuchtungssteuerung.

Vorteile auf einen Blick

• Zuverlässigkeit und Langlebigkeit: Getestet mit bis zu 40.000 Schaltzyklen im Theben Prüflabor - deutlich über den branchenüblichen Standards
• Installation „ab Werk": Werkseitig voreingestellt und sofort betriebsbereit - keine zeitaufwändige Justierung vor Ort erforderlich
• Effiziente Lichtsteuerung: Permanente Lichtmessung schaltet die Beleuchtung automatisch aus, wenn genug Tageslicht vorhanden ist, auch wenn sich Personen im Erfassungsbereich bewegen
• Hohe Leistung: Mit einer maximalen Schaltleistung von 200 W für LED-Leuchten geeignet, deckt der Bewegungsmelder problemlos alle Anforderungen für größere Räume ab
• Schonende Schalttechnik: Die integrierte Nulldurchgangsschaltung sorgt für ein relaisschonendes Schalten, was sowohl das Relais als auch das Leuchtmittel schont

Erfassungsbereich

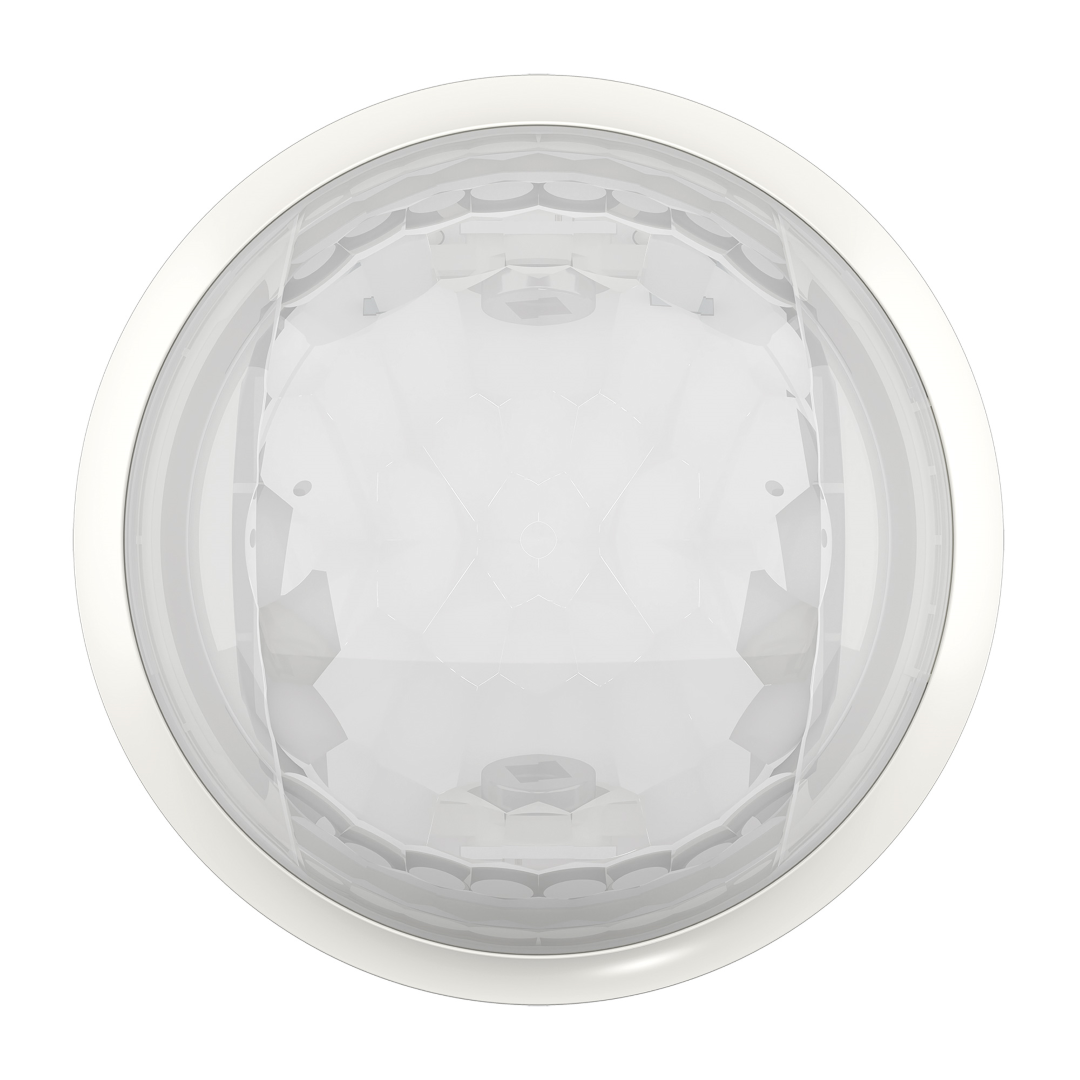

• 360° Erfassung mit rechteckigem Erfassungsfeld
• 25 × 3 m (ca. 75 m²) bei einer Montagehöhe von 2,5 m

Automatische Steuerung

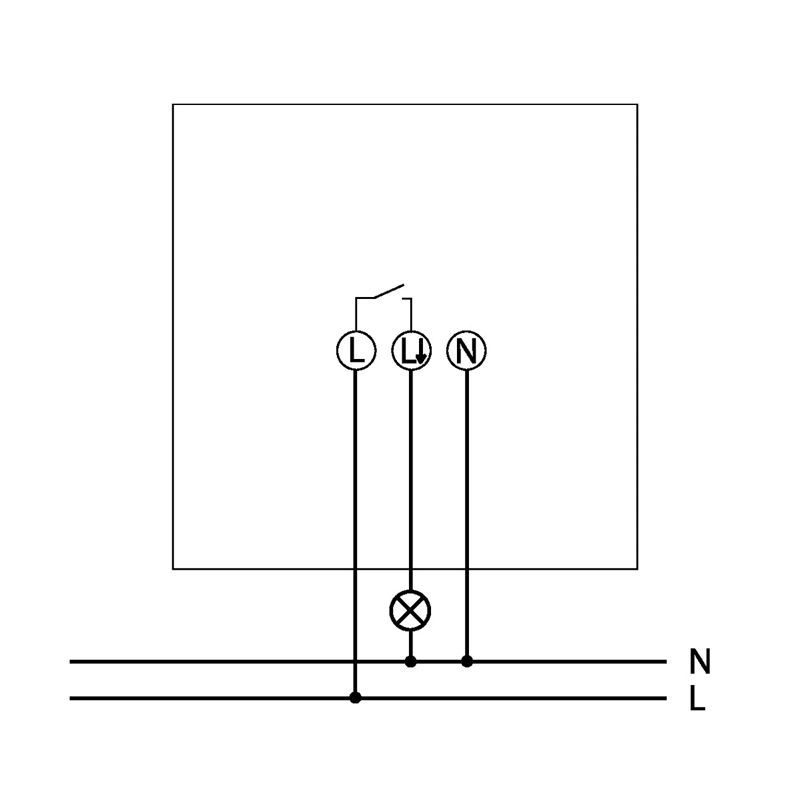

• Lichtsteuerung: 1 Relais (230 V) für eine präzise Steuerung
• Bewegungs- und helligkeitsabhängige Schaltung für maximale Effizienz
• Mischlichtmessung für eine exakte Erkennung der Umgebungshelligkeit

Einfache Konfiguration

• Betrieb als Vollautomat für maximale Benutzerfreundlichkeit

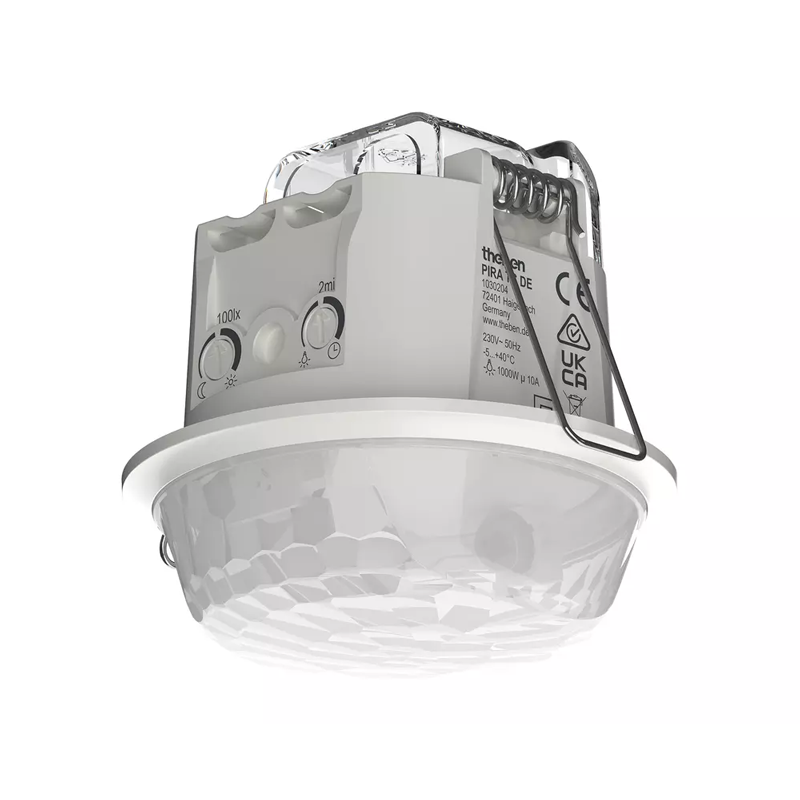

• Helligkeitsschaltwert und Nachlaufzeit lassen sich über Potentiometer individuell einstellen
• Werkseitige Voreinstellungen:
• Helligkeits-Schaltwert: 100 Lux
• Nachlaufzeit: 2 Minuten

Montage & Anwendung

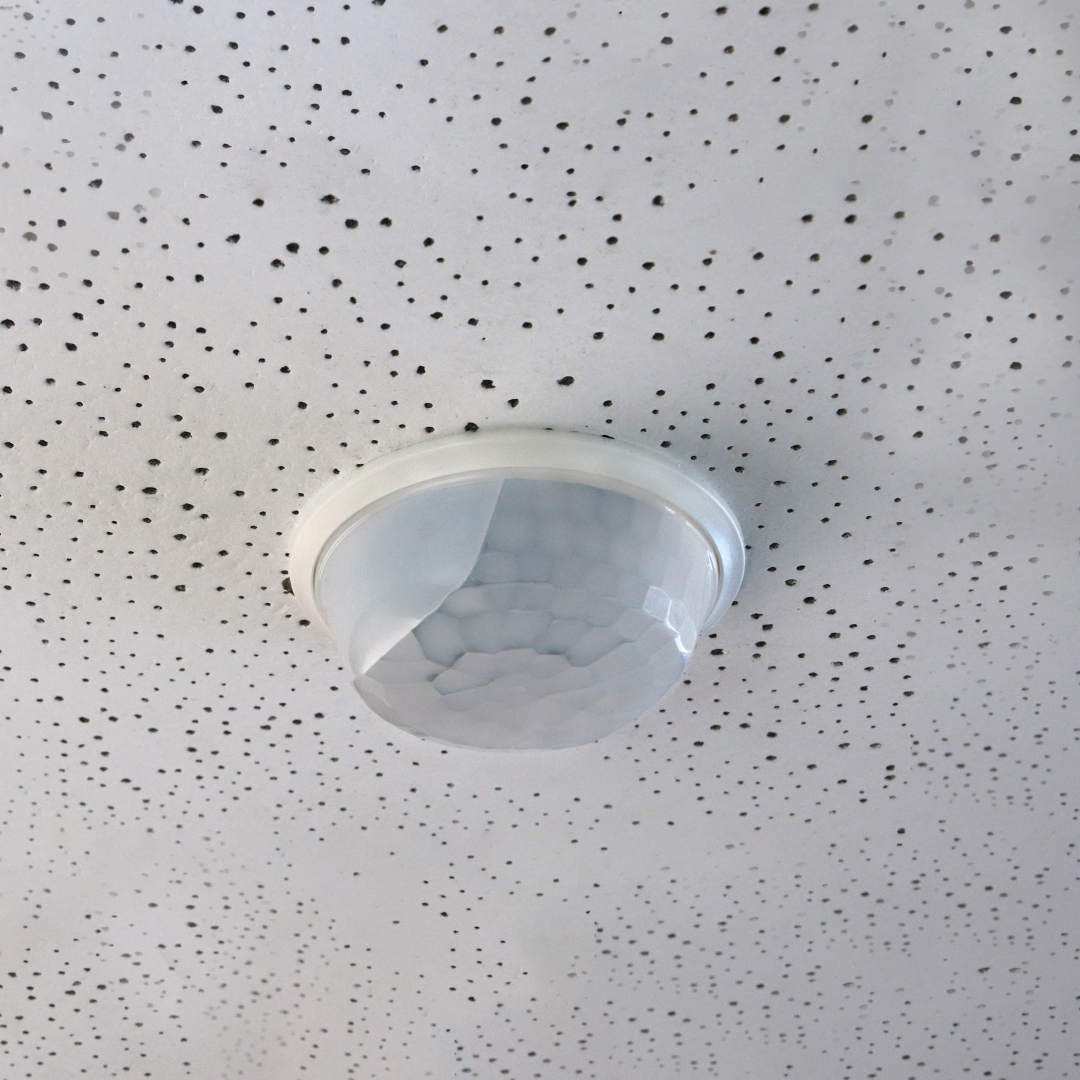

• Optimiert für Deckeneinbau (DE) im Innenbereich
• Ideal für lange Flure, Korridore und großflächige Räume

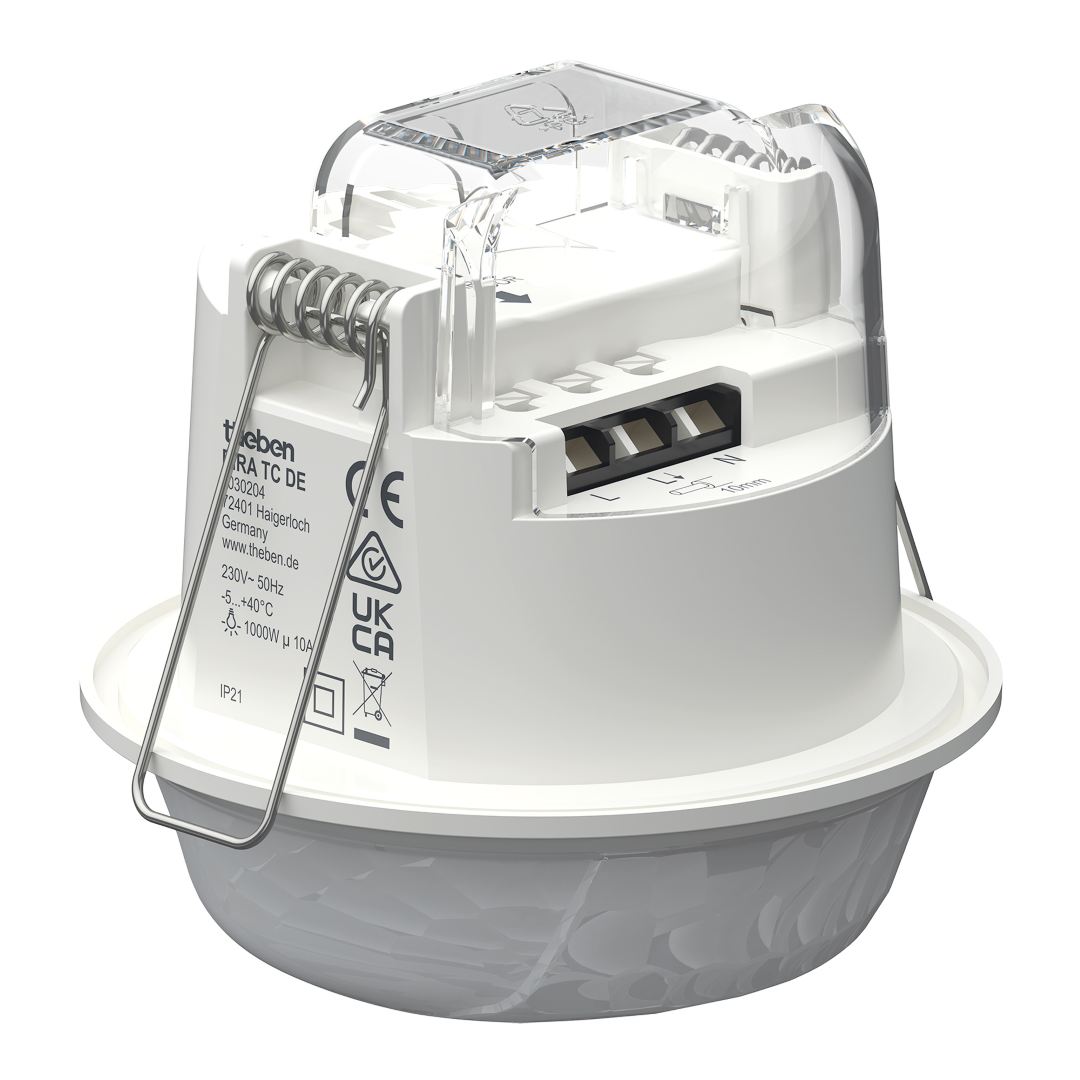

• Einfache Installation mit Steckklemmen im 45°-Winkel, geeignet für Drähte mit bis zu 2 x 2,5 mm² Leitungsquerschnitt

Der Theben PIRA TC DE Korridormelder ist eine ideale Lösung für die automatische Steuerung der Beleuchtung in großen und langen Innenräumen. Mit seiner einfachen Installation, hohen Zuverlässigkeit und Energieeffizienz sorgt er für eine nachhaltige und benutzerfreundliche Gebäudeautomation.

Spezifikationen

Betriebsspannung: 230 V AC

Frequenz: 50 Hz

Montagehöhe: 2 - 3,5 m

Montageart: Deckeneinbau, Innen

Farbe: Weiß

Art der Lichtmessung: Mischlichtmessung

Lampenarten: Glüh-/Halogenlampen, Fluoreszenzlampen, Kompaktleuchtstofflampen, LEDs

Glüh-/Halogenlampenlast: 1000 W

LED-Lampe 2-8 W: 200 W

LED-Lampe > 8 W: 200 W

Schaltausgang: Licht

Umgebungstemperatur: -5°C bis 40°C

Schutzart: IP 21

Einbaumaße

Einbaubreite: 60 mm

Einbautiefe: 51 mm

Einbaulänge: 60 mm

Einbaudurchmesser: 60 mm

Erfassungsbereich für die Planung

Montagehöhe (A)

2 m

2,5 m

3 m

Quer gehend (t)

20 x 3 m

25 x 3 m

26 x 3 m

Frontal gehend (R)

9 x 3 m

12 x 3 m

12 x 3 m
