THPG 100613 Systemabdeckung Außenteil Weißglas
Beschreibung

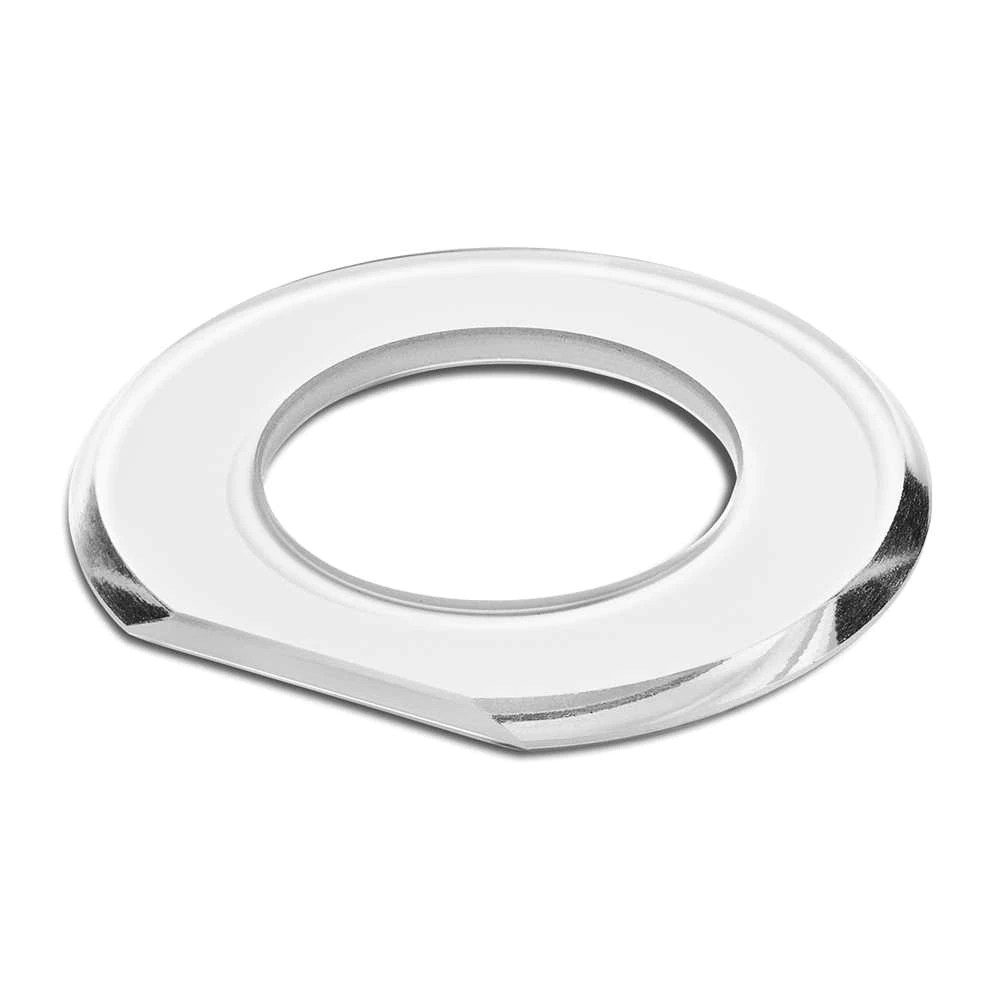

Systemabdeckung Außenteil Weißglas
· Zur Montage von Doppel- oder Mehrfachkombinationen der THPG-Geräte aus dem Glasschaltersystem mit Zentraleinsatz, wie Steckdosen, Dimmer, Schalter + und Taster u.s.w.

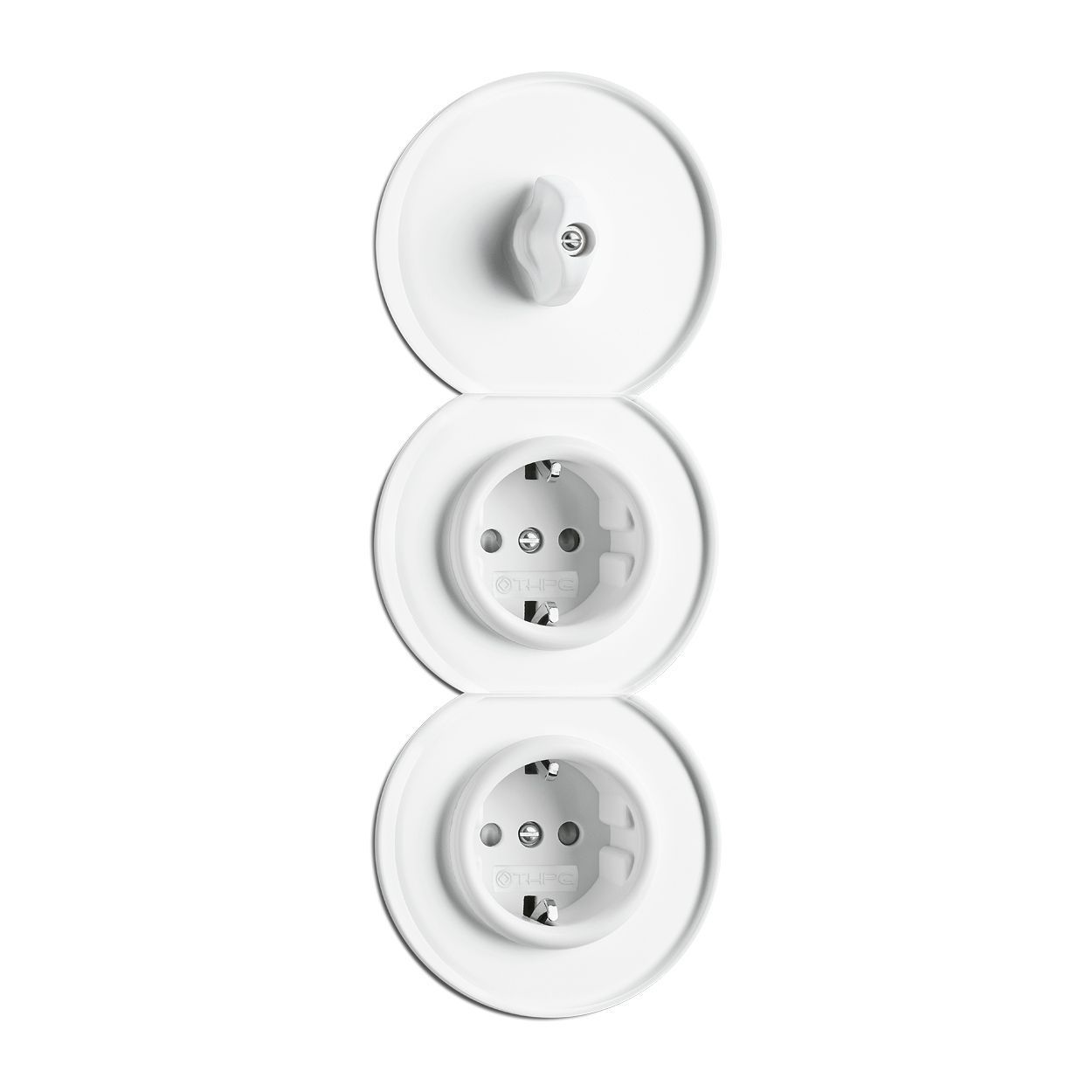

· für eine 3-fach-Komnination wird ein Mittelrahmen z.B. mit zwei Endrahmen kombiniert.

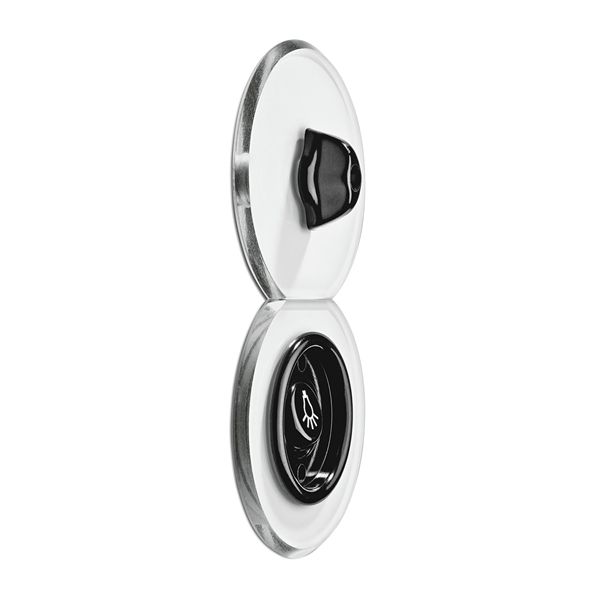

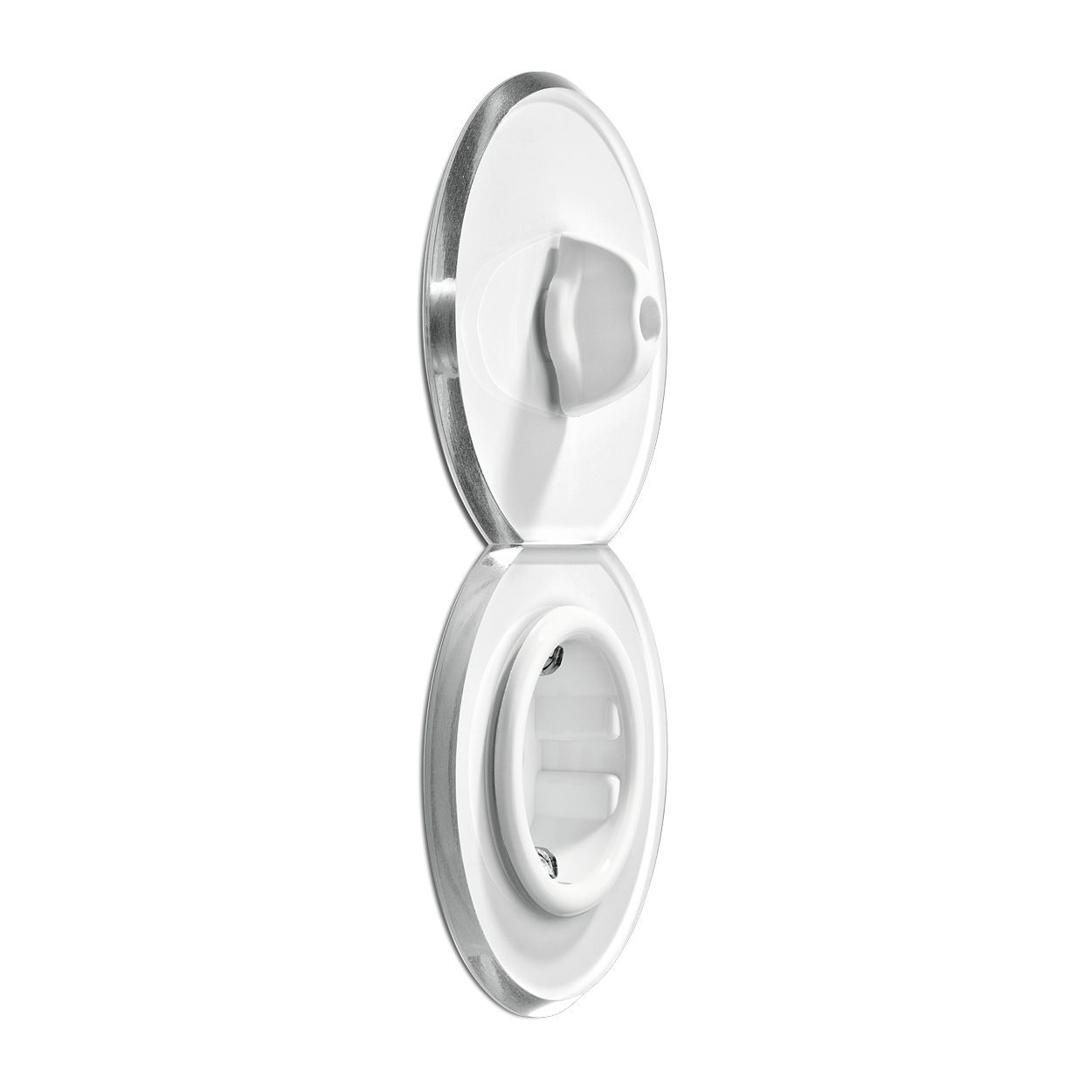

· für eine 2-fach-Kombination : 2x Endrahmen
Spezifikationen
Durchmesser: 82mm
Farbe: transparent
Material: Glas
Die Glasscheiben sind 4 mm dick und thermisch gehärtet. Die verwendete Glassorte Optiwhite empfiehlt sich gegenüber ähnlichen Abdeckungen durch eine überragende Transparenz. Optisch werden Sie die Abdeckungen also fast nicht wahrnehmen.
Bei der Montage ist auf ein genaues Mittenmaß von 71 mm zu achten.
Montagehinweis:
Der Elektriker installiert das Innenleben und den mitgelieferten Plexiglasring.

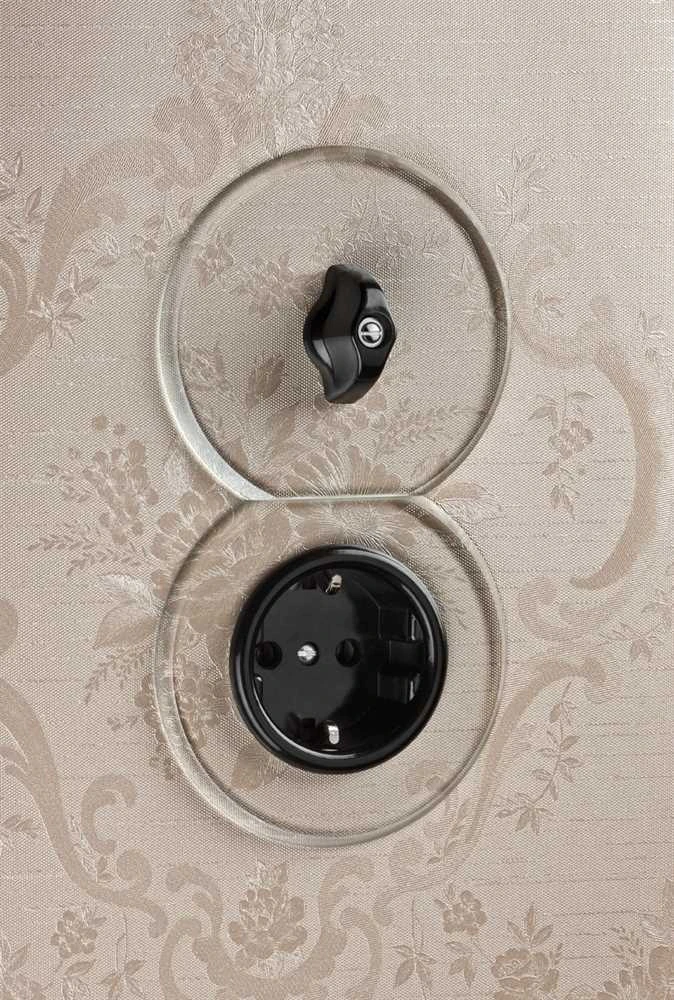

Danach wird über den fertig angeschlossenen Schalter tapeziert, zuletzt werden die Abdeckungen angebracht. Die Tapete darf maximal 0,5 mm dick sein, um alle Vorschriften und Normen des VDE einzuhalten. Daher müssen die Hohlwanddosen sauber montiert werden, so daß die Plexiglasscheibe mit einer Dicke von 1 mm bündig mit der Wand abschließt. Zusätzlich liegen den Glasabdeckungen
Schablonen aus weißer Pappe bei, die paßgenau direkt unterhalb der Glasabdeckung eingesetzt werden können. Die Pappabdeckungen können mit Tapete beklebt oder in der gewünschten Wandfarbe gestrichen werden. Nach einer möglichen Demontage der Schalter (z.B. zur technischen Prüfung) gewährleisten sie, daß das ursprünglich einheitliche Erscheinungsbild mit der Wand gewahrt bleibt.
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
THPG 100613 Systemabdeckung Außenteil Weißglas
22,00 €*
