THPG 100611 Systemabdeckung Mittelteil Weißglas

THPG

Beschreibung

Produktinformationen "THPG 100611 Systemabdeckung Mittelteil Weißglas"

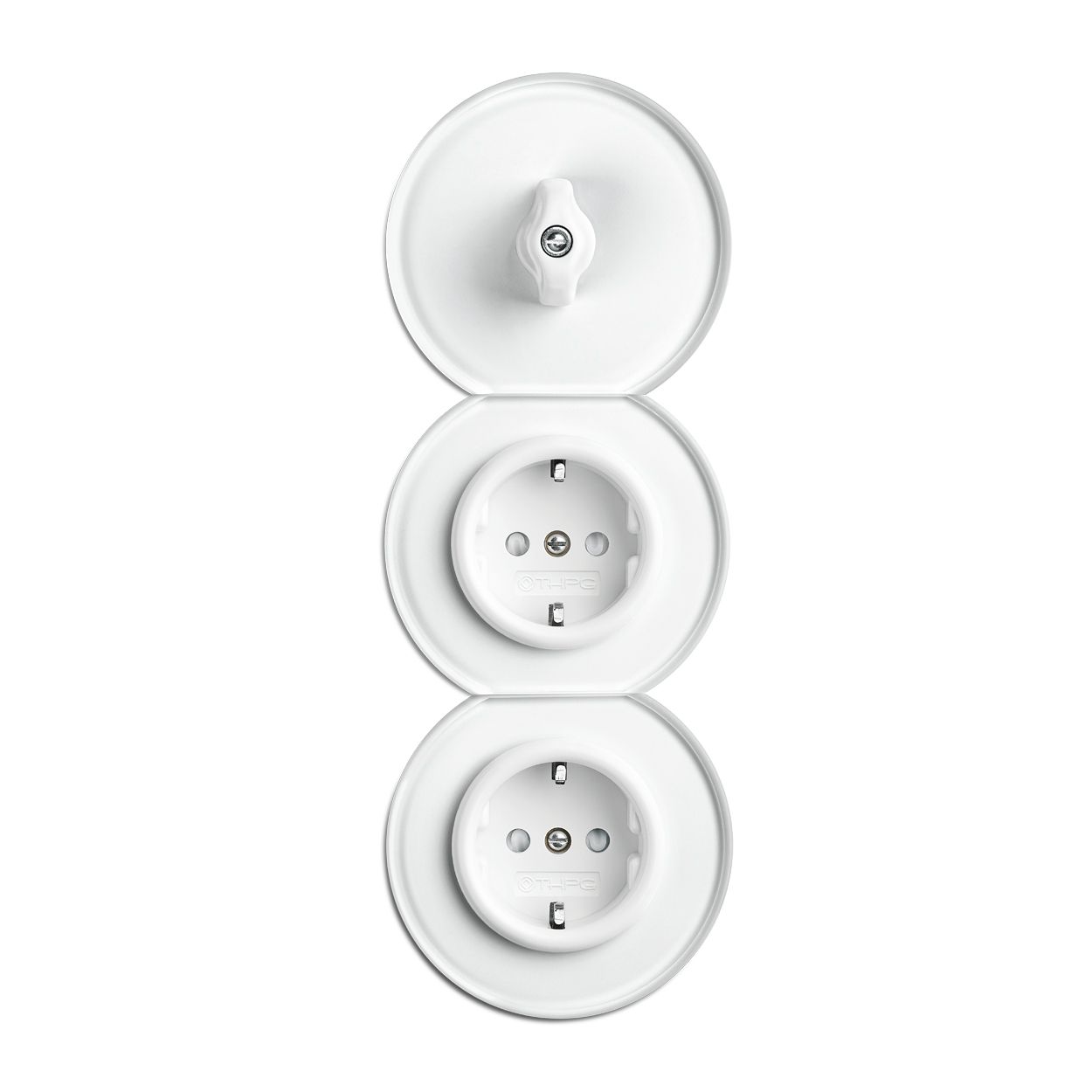

Systemabdeckung Mittelteil Weißglas

· Zur Montage von Mehrfachkombinationen der THPG-Geräte aus dem Glasschaltersystem mit Zentraleinsatz, wie Steckdosen, Dimmer, Schalter + und Taster u.s.w.

· ein Mittelrahmen wird z.B. für eine 3-fach-Komnination mit zwei Endrahmen kombiniert.

Spezifikationen

Durchmesser: 82mm

Farbe: transparent

Material: Glas

Die Glasscheiben sind 4 mm dick und thermisch gehärtet. Die verwendete Glassorte Optiwhite empfiehlt sich gegenüber ähnlichen Abdeckungen durch eine überragende Transparenz. Optisch werden Sie die Abdeckungen also fast nicht wahrnehmen.

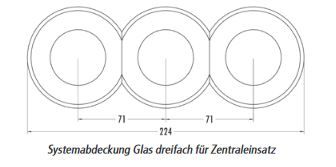

Bei der Montage ist auf ein genaues Mittenmaß von 71 mm zu achten.

Montagehinweis:

Der Elektriker installiert das Innenleben und den mitgelieferten Plexiglasring.

Die Hohlwanddosen werden am besten mit einem Hohlwandfräser mit Randversenker montiert, so daß die Plexiglasscheibe mit einer Dicke von 1 mm bündig mit der Wand abschließt.

Danach kann über den fertig angeschlossenen Schalter tapeziert werden.Die Tapete sollte dabei maximal 0,5 mm dick sein, um alle Vorschriften und Normen des VDE einzuhalten.

Zusätzlich liegen den Glasabdeckungen Schablonen aus weißer Pappe bei, die paßgenau direkt unterhalb der Glasabdeckung eingesetzt werden können. Die Schablonen können mit Tapete beklebt oder in der gewünschten Wandfarbe gestrichen werden.

Nach einer möglichen Demontage der Schalter (z.B. zur technischen Prüfung) gewährleisten sie auch, daß das ursprünglich einheitliche Erscheinungsbild mit der Wand gewahrt bleibt.

Zuletzt werden die Abdeckungen/ Zentralscheiben angebracht.

Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
