Theben LUXORliving Starter-Set XL "Climate"
Theben LUXORliving Starter-Set XL "Climate"
Das Starter-Set XL „Climate" ist die umfangreiche Komplettlösung für intelligente Gebäudeautomation mit Fokus auf Raumklima, Beschattung und Energieeffizienz und vereint alle zentralen Komponenten für ein vernetztes KNX Smart Home.
- Systemzentrale LUXORliving IP1 zur Inbetriebnahme, Konfiguration und zentralen Steuerung
- Spannungsversorgung LUXORliving P640 für zuverlässige Bus- und Systemversorgung
- Schaltaktor S8, Jalousieaktor J8 und Heizungsaktor H6 zur Steuerung von Verbrauchern, Sonnenschutz und Raumklima
- Raumcontroller iON8 mit Display und Temperaturregelung sowie Wetterstation M140 für automatische Beschattungssteuerung
- Automatisierte Steuerung nach Zeit, Nutzung und Wetter inklusive Bedienung per App, Taster oder Sprachsteuerung
- Erweiterbares KNX-System mit einfacher Inbetriebnahme über LUXORplug und Visualisierung per LUXORplay App

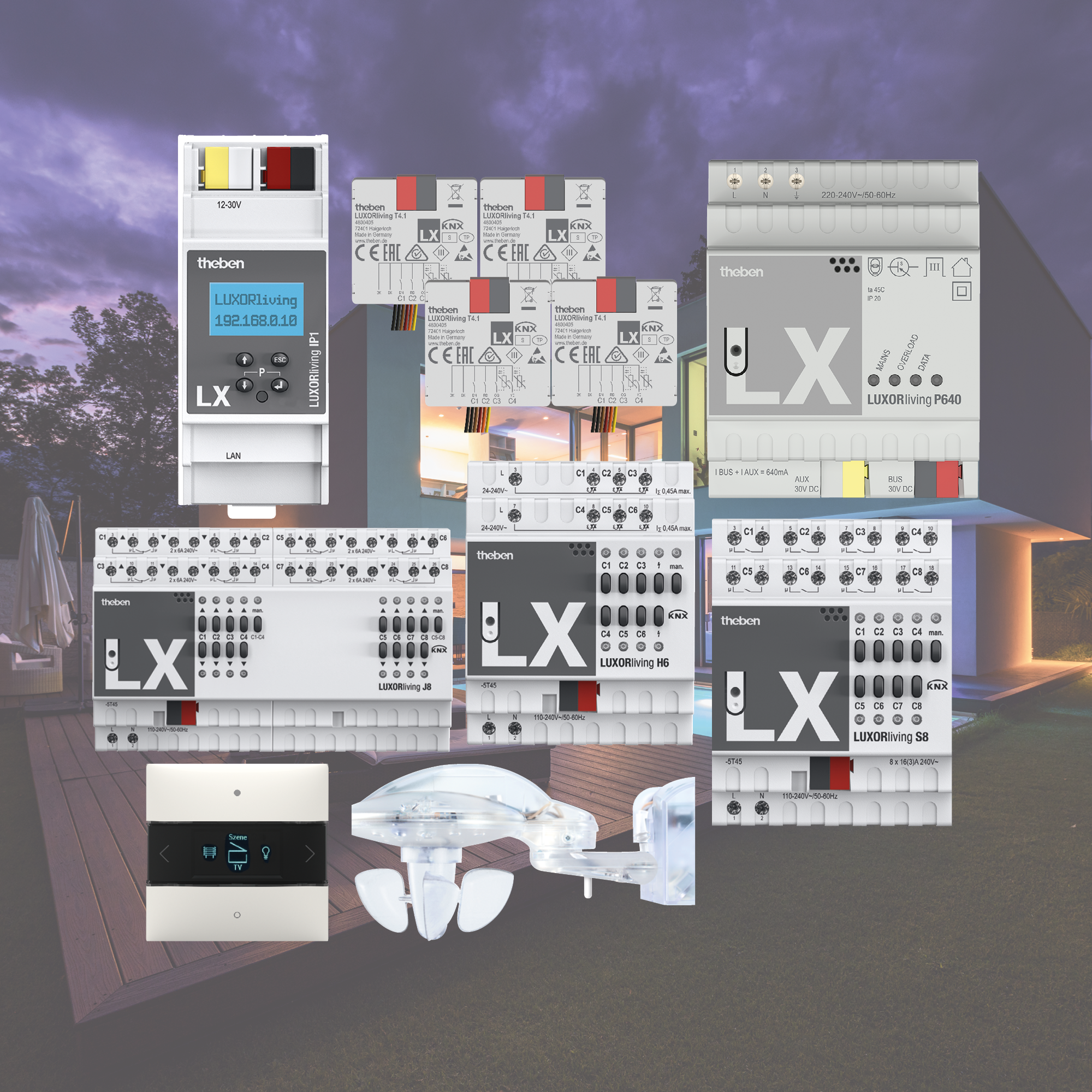

Bestückung:

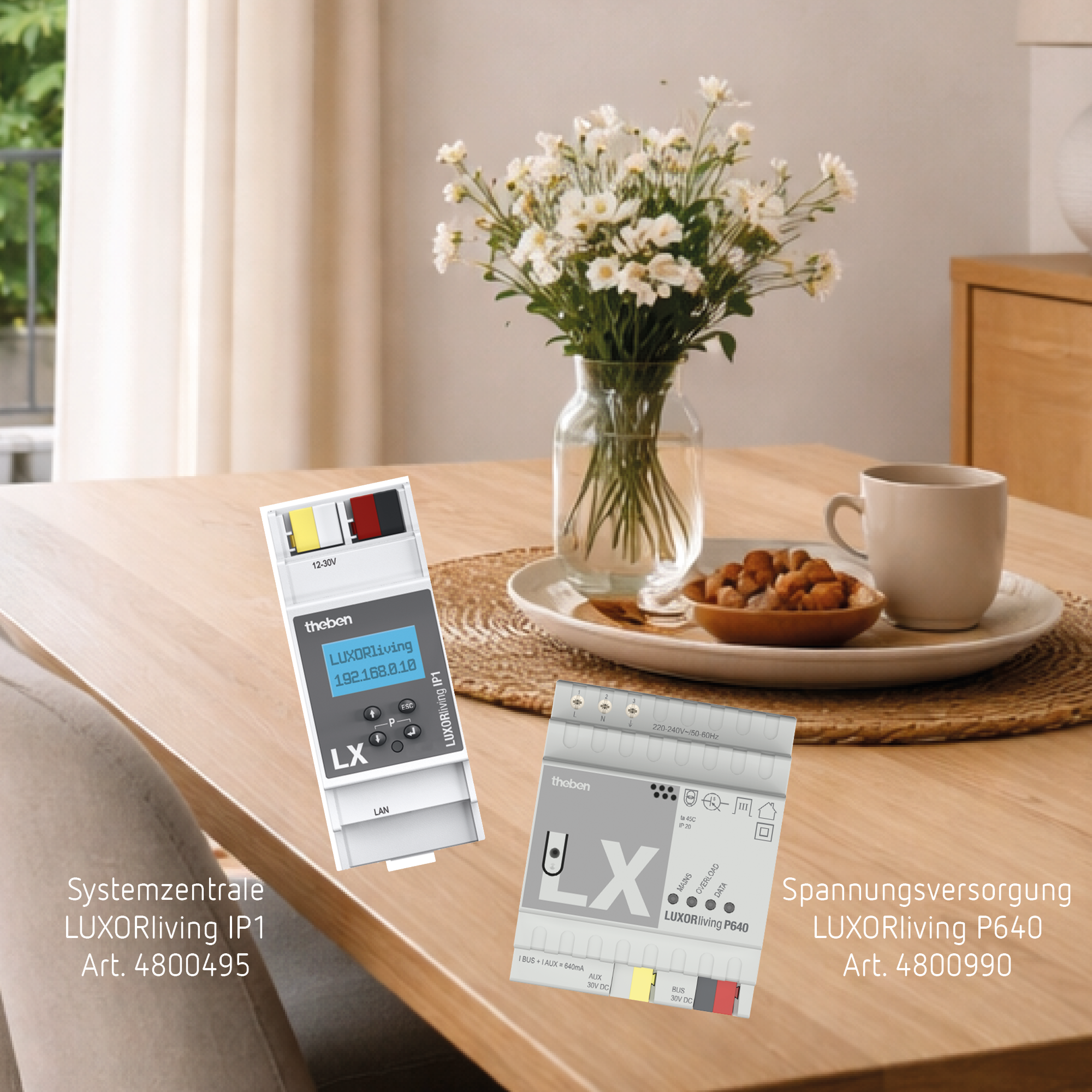

1x Theben 4800495 LUXORliving IP1, Systemzentrale für das KNX Smart-Home System LUXORliving
1x Theben 4800990 LUXORliving P640, Spannungsversorgung mit 640 mA

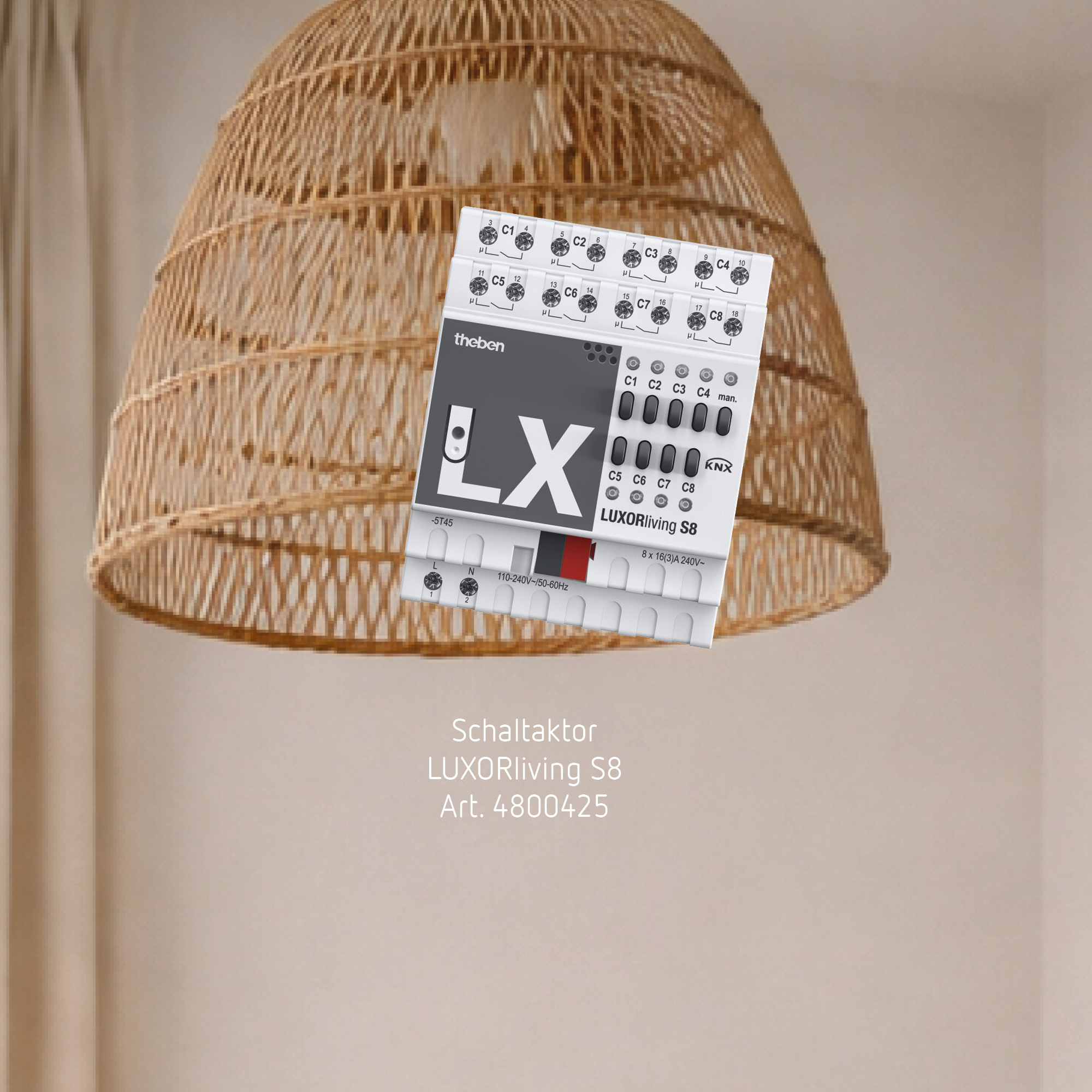

1x Theben 4800425 LUXORliving S8, 8-Kanal Schaltaktor

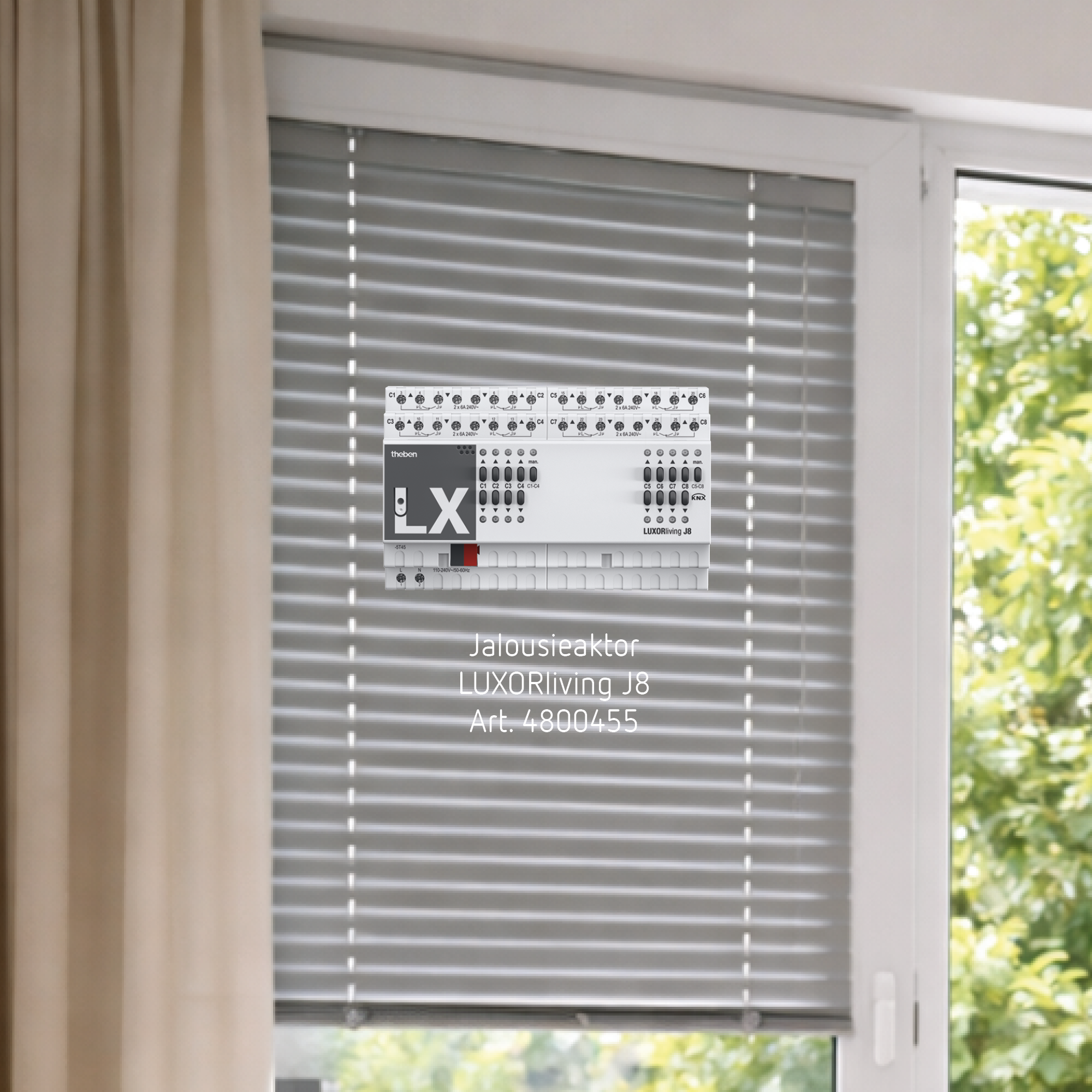

1x Theben 4800455 LUXORliving J8, 8-fach REG-Jalousieaktor

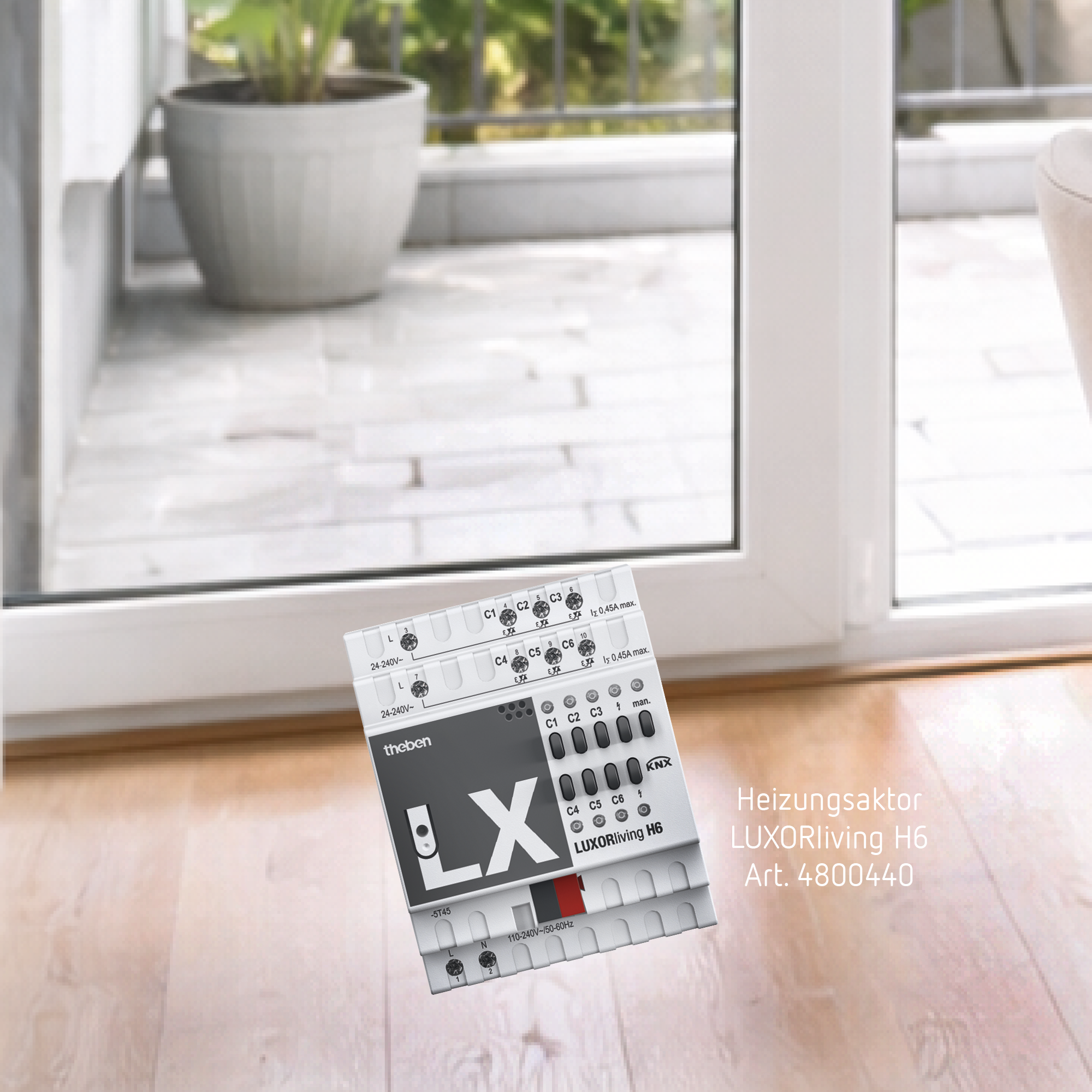

1xTheben 4800440 LUXORliving H6, 6-fach Heizungsaktor LUXORliving

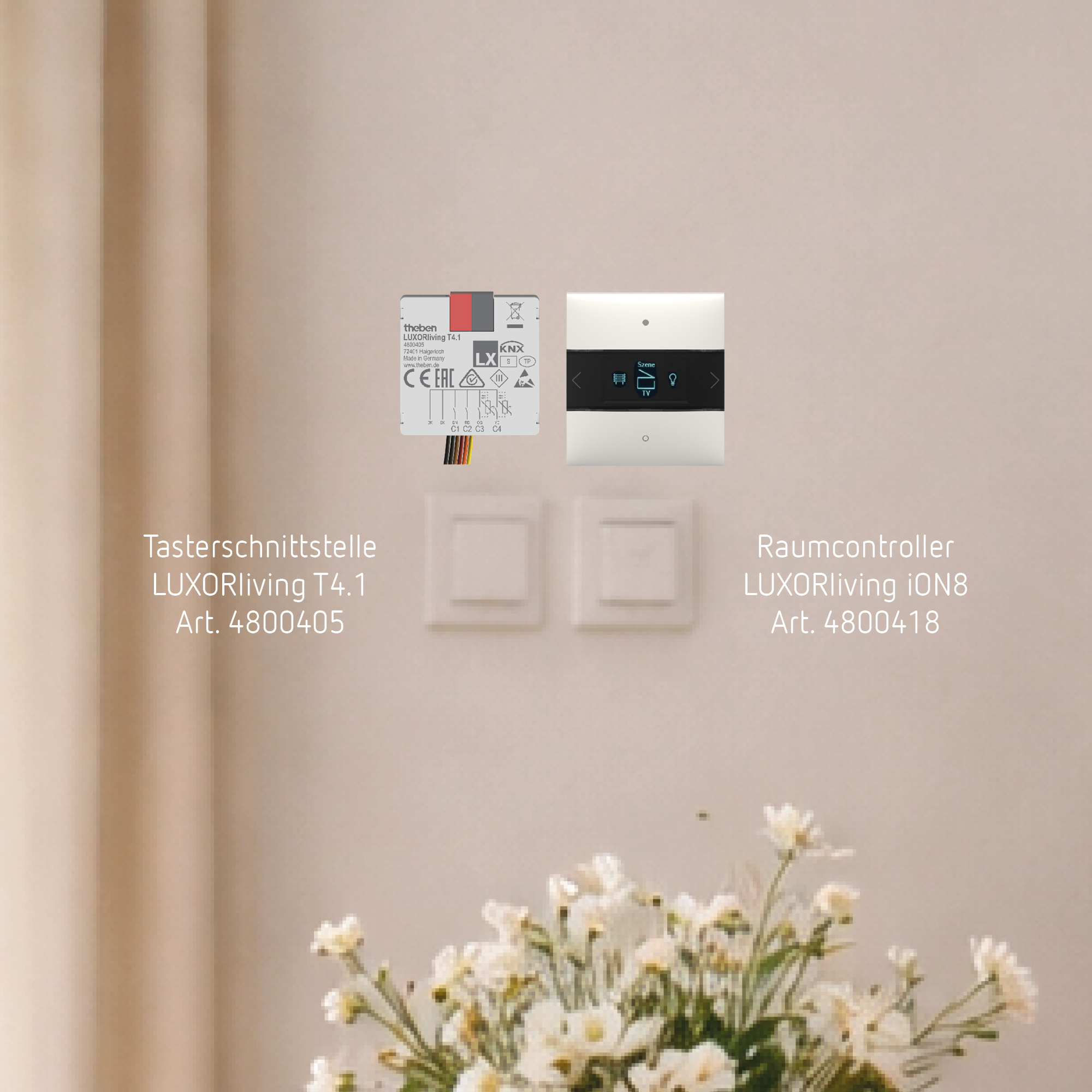

4x Theben 4800405 LUXORliving T4.1, 4-fach Binäreingang-Tasterschnittstelle
1x Theben 4800418 LUXORliving iON8, Raumcontroller mit integriertem Raumtemperaturregler

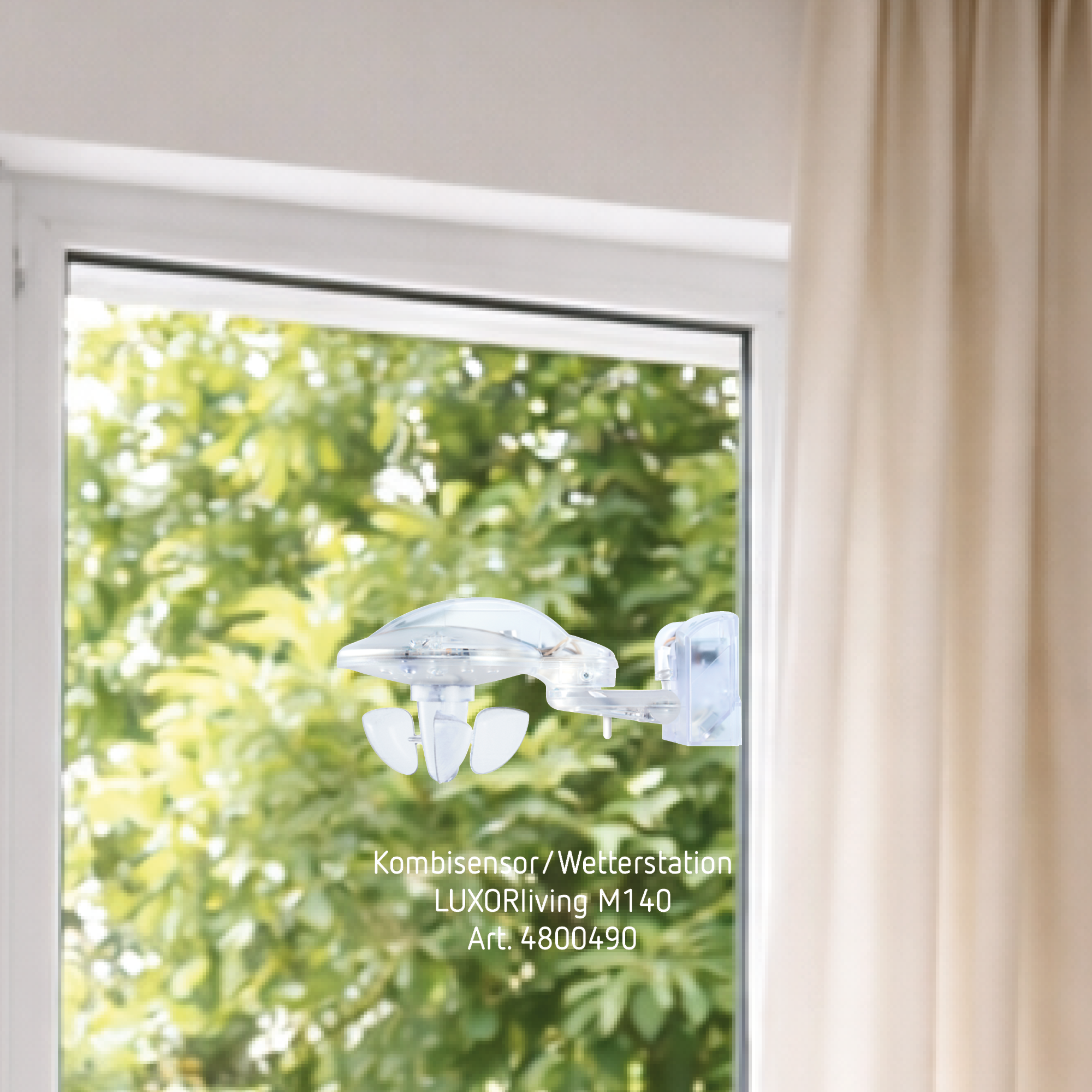

1x Theben 4800490 LUXORliving M140 Kombisensor/Wetterstation, Regensensor mit Heizung
Spezifikationen
Theben LUXORliving IP1 (Art.-Nr. 4800495)
Betriebsspannung: 12-30 V DC
Stand-by Leistung: <1,5 W
Montageart: DIN-Schiene
Breite: 2 TE
Schutzart: IP20
Schutzklasse: III
Theben LUXORliving P640 (Art.-Nr. 4800990)
Bussystem KNX: ja
Montageart: DIN-Schiene
Breite: 4 TE
Max. Ausgangsstrom: 640 mA
Sekundärspannung: 30 V
Leistungsaufnahme: <0,8 W
Schutzart: IP20
Theben LUXORliving S8 (Art.-Nr. 4800425)
Bussystem KNX: ja
Montageart: REG
Breite: 4 TE
Vor Ort-/Handbedienung: ja
Mit LED-Anzeige: ja
Max. Schaltleistung: 2000 W
Max. Schaltleistung LED: 600 W
Ausgangsleistung: 3680 W
Max. Anzahl Schaltausgänge: 8
Max. Schaltstrom: 16 A
Bemessungsspannung: 110-230 V
Leistungsaufnahme: 0,3 W
Schutzart: IP20
Theben LUXORliving J8 (Art.-Nr. 4800455)
Bussystem KNX: ja
Montageart: REG
Breite: 8 TE
Vor Ort-/Handbedienung: ja
Mit LED-Anzeige: ja
Anzahl Eingänge: 8
Max. Anzahl Jalousieausgänge: 8
Schaltstrom (ohmsch): 6 A
Leistungsaufnahme: 0,5 W
Stromart: AC
Schutzart: IP20
Theben LUXORliving H6 (Art.-Nr. 4800440)
Montageart: DIN-Schiene
Breite: 4 TE
Mit Busankopplung: ja
Stellgröße stetig: ja
Stellgröße schaltend: ja
Ventilschutzfunktion: ja
Handschaltung: ja
Anzahl Ausgänge: 6
Max. Ausgangsstrom: 0,5 A
Max. Schaltstrom: 0,45 A
Schaltspannung: 24-250 V
Betriebsspannung: 110-240 V AC
Stand-by Leistung: ca. 0,3 W
Schutzart: IP20
Schutzklasse: II
Theben LUXORliving T4.1 (Art.-Nr. 4800405)
Anzahl Eingänge: 4
Bussystem KNX: ja
Mit Busankopplung: ja
Montageart: Unterputz
Kabelanschluss: 6-polig
Max. Leitungslänge: 30 m
Anschlussdrahtlänge: 250 mm
Kontaktstrom: 0,5 mA
Schutzart: IP20
Schutzklasse: III
Theben LUXORliving iON8 (Art.-Nr. 4800418)
Montageart: Unterputz
Mit Busankopplung: ja
Anzahl Betätigungspunkte: 10
Anzahl Tasten: 2
Mit LED-Anzeige: ja
Mit Display: ja
Werkstoff: Kunststoff (Thermoplast)
Oberfläche: lackiert, glänzend
Farbe: weiß (ähnlich RAL 9010)
Mit Raumthermostat: ja
Schutzart: IP20
Min. Gerätetiefe: 20 mm
Theben LUXORliving M140 (Art.-Nr. 4800490)
Montageart: Aufputz
Ausführung: Mehrfachsensor
Mit Busankopplung: ja
Leistungsaufnahme: 5 W
Mit Heizung: ja
Erfasste Werte: Wind, Regen, Helligkeit, Temperatur
Schutzart: IP44
Theben LUXORliving Starter-Set XL "Climate"
Das Starter-Set XL „Climate" ist die umfangreiche Komplettlösung für intelligente Gebäudeautomation mit Fokus auf Raumklima, Beschattung und Energieeffizienz und vereint alle zentralen Komponenten für ein vernetztes KNX Smart Home.
- Systemzentrale LUXORliving IP1 zur Inbetriebnahme, Konfiguration und zentralen Steuerung
- Spannungsversorgung LUXORliving P640 für zuverlässige Bus- und Systemversorgung
- Schaltaktor S8, Jalousieaktor J8 und Heizungsaktor H6 zur Steuerung von Verbrauchern, Sonnenschutz und Raumklima
- Raumcontroller iON8 mit Display und Temperaturregelung sowie Wetterstation M140 für automatische Beschattungssteuerung
- Automatisierte Steuerung nach Zeit, Nutzung und Wetter inklusive Bedienung per App, Taster oder Sprachsteuerung
- Erweiterbares KNX-System mit einfacher Inbetriebnahme über LUXORplug und Visualisierung per LUXORplay App
Bestückung:
1x Theben 4800495 LUXORliving IP1, Systemzentrale für das KNX Smart-Home System LUXORliving
1x Theben 4800990 LUXORliving P640, Spannungsversorgung mit 640 mA
1x Theben 4800425 LUXORliving S8, 8-Kanal Schaltaktor
1x Theben 4800455 LUXORliving J8, 8-fach REG-Jalousieaktor
1xTheben 4800440 LUXORliving H6, 6-fach Heizungsaktor LUXORliving
4x Theben 4800405 LUXORliving T4.1, 4-fach Binäreingang-Tasterschnittstelle
1x Theben 4800418 LUXORliving iON8, Raumcontroller mit integriertem Raumtemperaturregler
1x Theben 4800490 LUXORliving M140 Kombisensor/Wetterstation, Regensensor mit Heizung
Spezifikationen
Theben LUXORliving IP1 (Art.-Nr. 4800495)
Betriebsspannung: 12-30 V DC
Stand-by Leistung: <1,5 W
Montageart: DIN-Schiene
Breite: 2 TE
Schutzart: IP20
Schutzklasse: III
Theben LUXORliving P640 (Art.-Nr. 4800990)
Bussystem KNX: ja
Montageart: DIN-Schiene
Breite: 4 TE
Max. Ausgangsstrom: 640 mA
Sekundärspannung: 30 V
Leistungsaufnahme: <0,8 W
Schutzart: IP20
Theben LUXORliving S8 (Art.-Nr. 4800425)
Bussystem KNX: ja
Montageart: REG
Breite: 4 TE
Vor Ort-/Handbedienung: ja
Mit LED-Anzeige: ja
Max. Schaltleistung: 2000 W
Max. Schaltleistung LED: 600 W
Ausgangsleistung: 3680 W
Max. Anzahl Schaltausgänge: 8
Max. Schaltstrom: 16 A
Bemessungsspannung: 110-230 V
Leistungsaufnahme: 0,3 W
Schutzart: IP20
Theben LUXORliving J8 (Art.-Nr. 4800455)
Bussystem KNX: ja
Montageart: REG
Breite: 8 TE
Vor Ort-/Handbedienung: ja
Mit LED-Anzeige: ja
Anzahl Eingänge: 8
Max. Anzahl Jalousieausgänge: 8
Schaltstrom (ohmsch): 6 A
Leistungsaufnahme: 0,5 W
Stromart: AC
Schutzart: IP20
Theben LUXORliving H6 (Art.-Nr. 4800440)
Montageart: DIN-Schiene
Breite: 4 TE
Mit Busankopplung: ja
Stellgröße stetig: ja
Stellgröße schaltend: ja
Ventilschutzfunktion: ja
Handschaltung: ja
Anzahl Ausgänge: 6
Max. Ausgangsstrom: 0,5 A
Max. Schaltstrom: 0,45 A
Schaltspannung: 24-250 V
Betriebsspannung: 110-240 V AC
Stand-by Leistung: ca. 0,3 W
Schutzart: IP20
Schutzklasse: II
Theben LUXORliving T4.1 (Art.-Nr. 4800405)
Anzahl Eingänge: 4
Bussystem KNX: ja
Mit Busankopplung: ja
Montageart: Unterputz
Kabelanschluss: 6-polig
Max. Leitungslänge: 30 m
Anschlussdrahtlänge: 250 mm
Kontaktstrom: 0,5 mA
Schutzart: IP20
Schutzklasse: III
Theben LUXORliving iON8 (Art.-Nr. 4800418)
Montageart: Unterputz
Mit Busankopplung: ja
Anzahl Betätigungspunkte: 10
Anzahl Tasten: 2
Mit LED-Anzeige: ja
Mit Display: ja
Werkstoff: Kunststoff (Thermoplast)
Oberfläche: lackiert, glänzend
Farbe: weiß (ähnlich RAL 9010)
Mit Raumthermostat: ja
Schutzart: IP20
Min. Gerätetiefe: 20 mm
Theben LUXORliving M140 (Art.-Nr. 4800490)
Montageart: Aufputz
Ausführung: Mehrfachsensor
Mit Busankopplung: ja
Leistungsaufnahme: 5 W
Mit Heizung: ja
Erfasste Werte: Wind, Regen, Helligkeit, Temperatur
Schutzart: IP44
