Theben LUXORliving Starter-Set L "Der Allrounder"
Theben LUXORliving Starter-Set L "Der Allrounder"

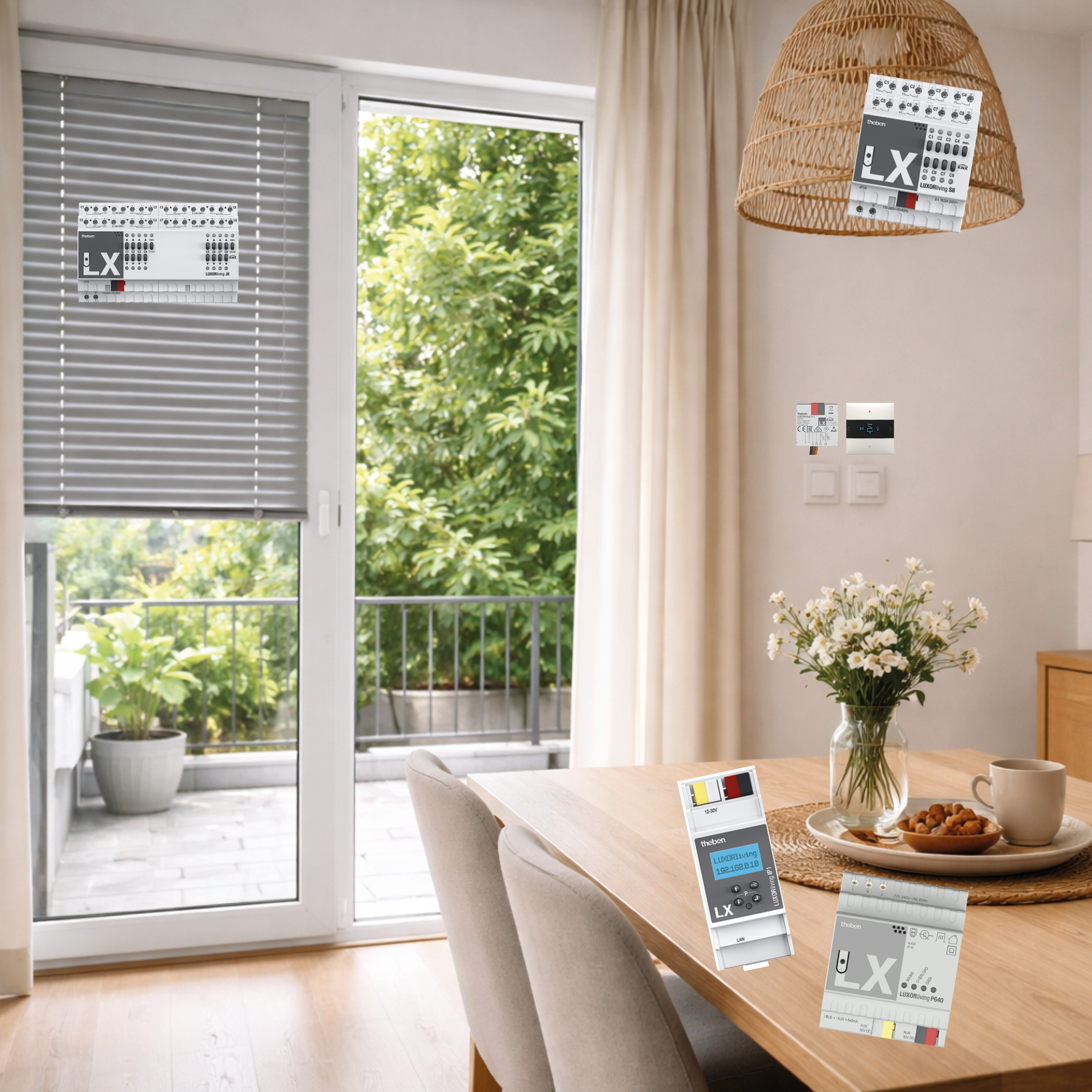

Das Starter-Set L „Der Allrounder" bietet eine umfassende Komplettlösung für den Einstieg in die KNX-basierte Gebäudeautomation und vereint alle wichtigen Komponenten für eine komfortable Steuerung von Licht, Jalousien und Raumklima.
- Systemzentrale LUXORliving IP1 zur Inbetriebnahme und zentralen Steuerung des Systems
- Spannungsversorgung LUXORliving P640 für zuverlässige Bus- und Systemstabilität
- 8-Kanal Schaltaktor S8 und Jalousieaktor J8 zur Steuerung von Licht, Verbrauchern und Sonnenschutz
- Raumcontroller iON8 mit Display und integrierter Temperaturregelung
- Flexible Bedienung per App, Taster oder Sprachsteuerung inklusive LUXORplay Visualisierung
- Einfach erweiterbares KNX-System mit unkomplizierter Inbetriebnahme über LUXORplug Software

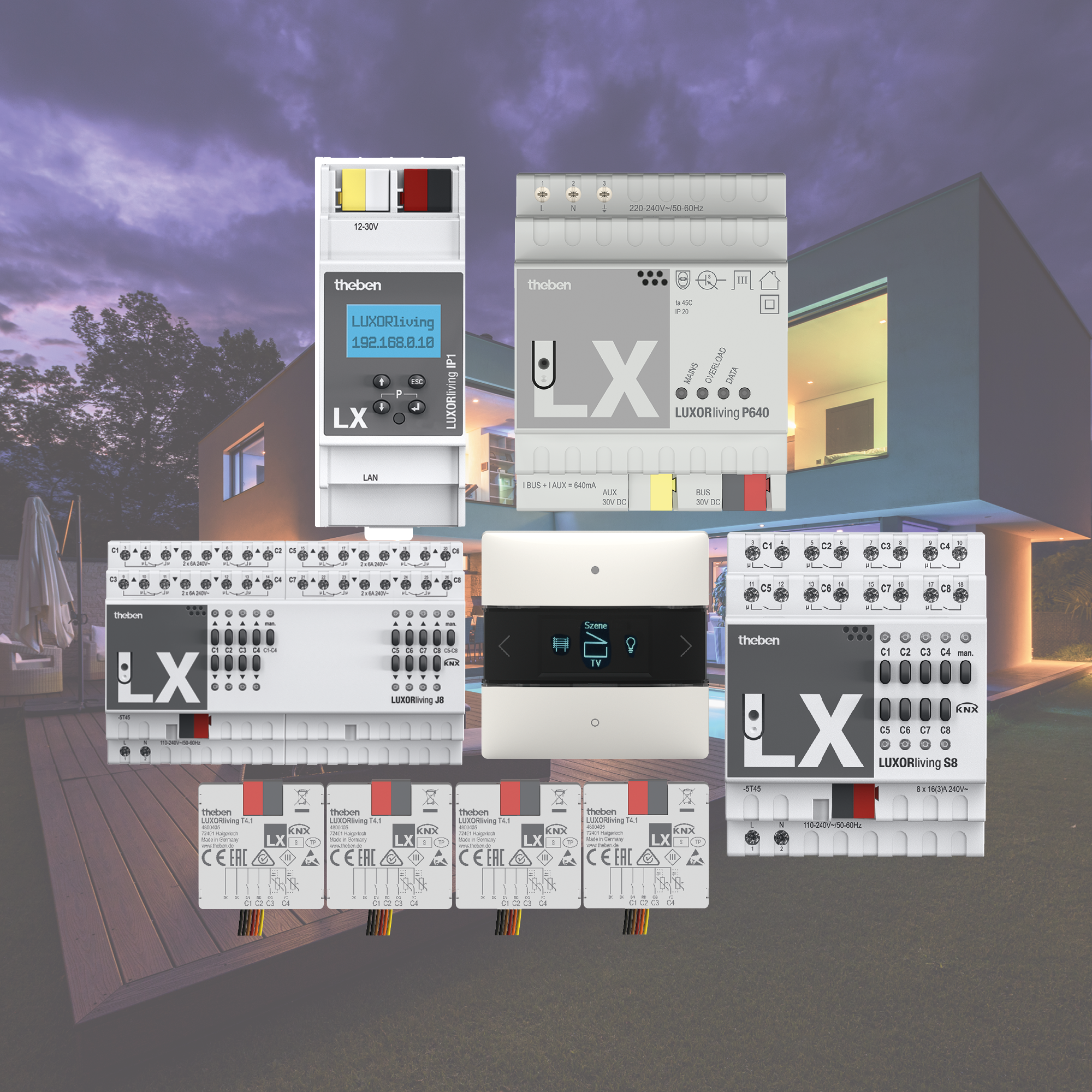

Bestückung:

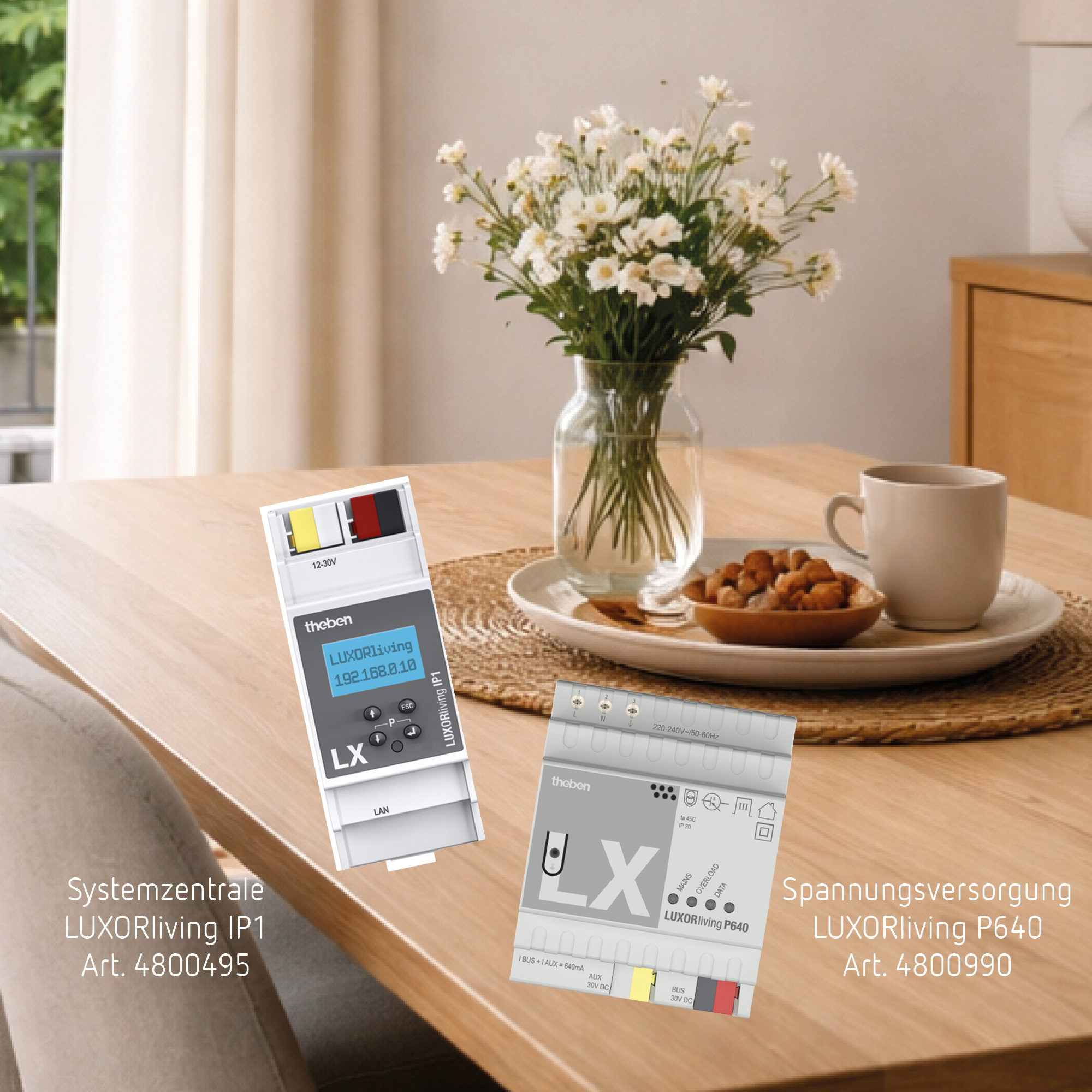

1x Theben 4800495 LUXORliving IP1, Systemzentrale für das KNX Smart-Home System LUXORliving
1x Theben 4800990 LUXORliving P640, Spannungsversorgung mit 640 mA

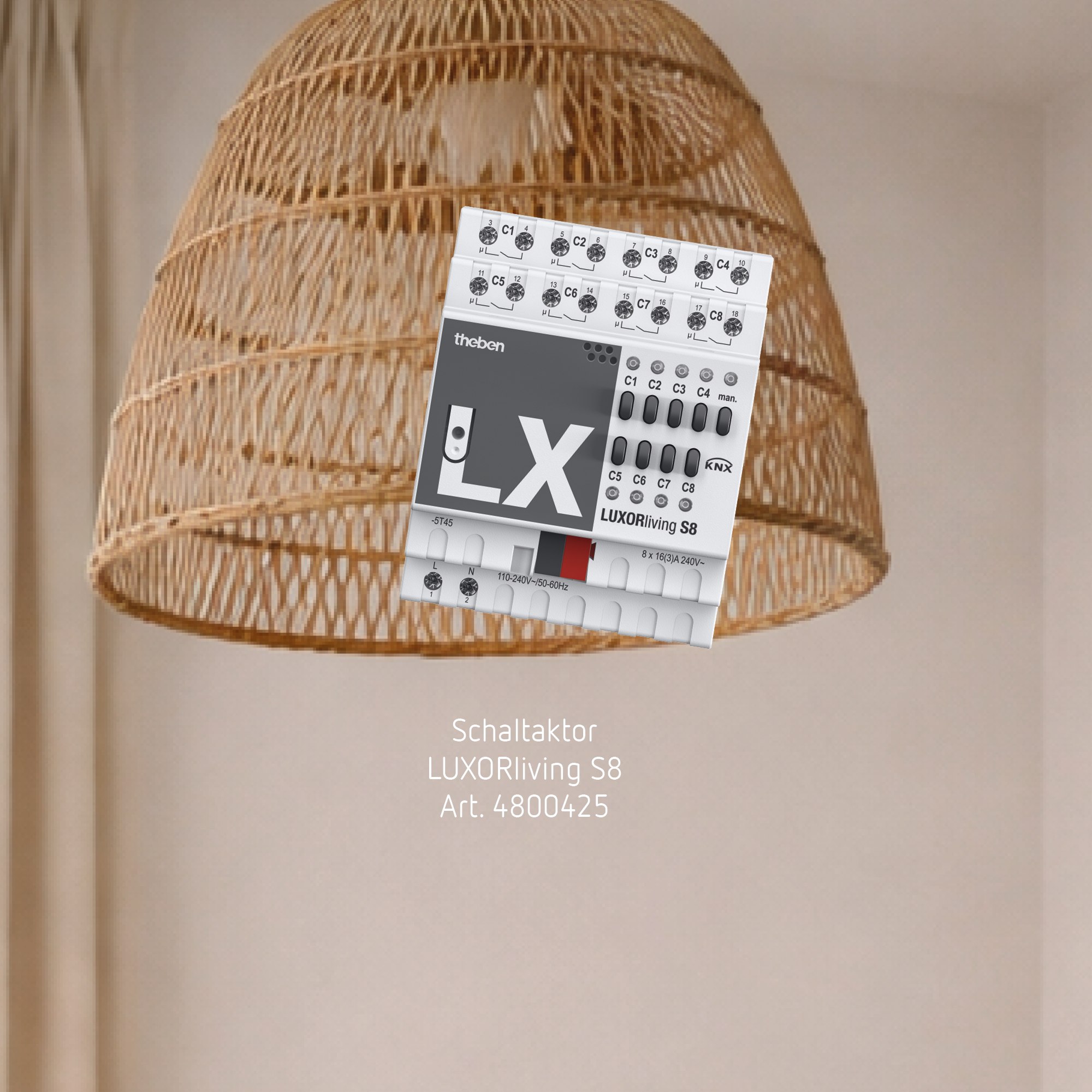

1x Theben 4800425 LUXORliving S8, 8-Kanal Schaltaktor

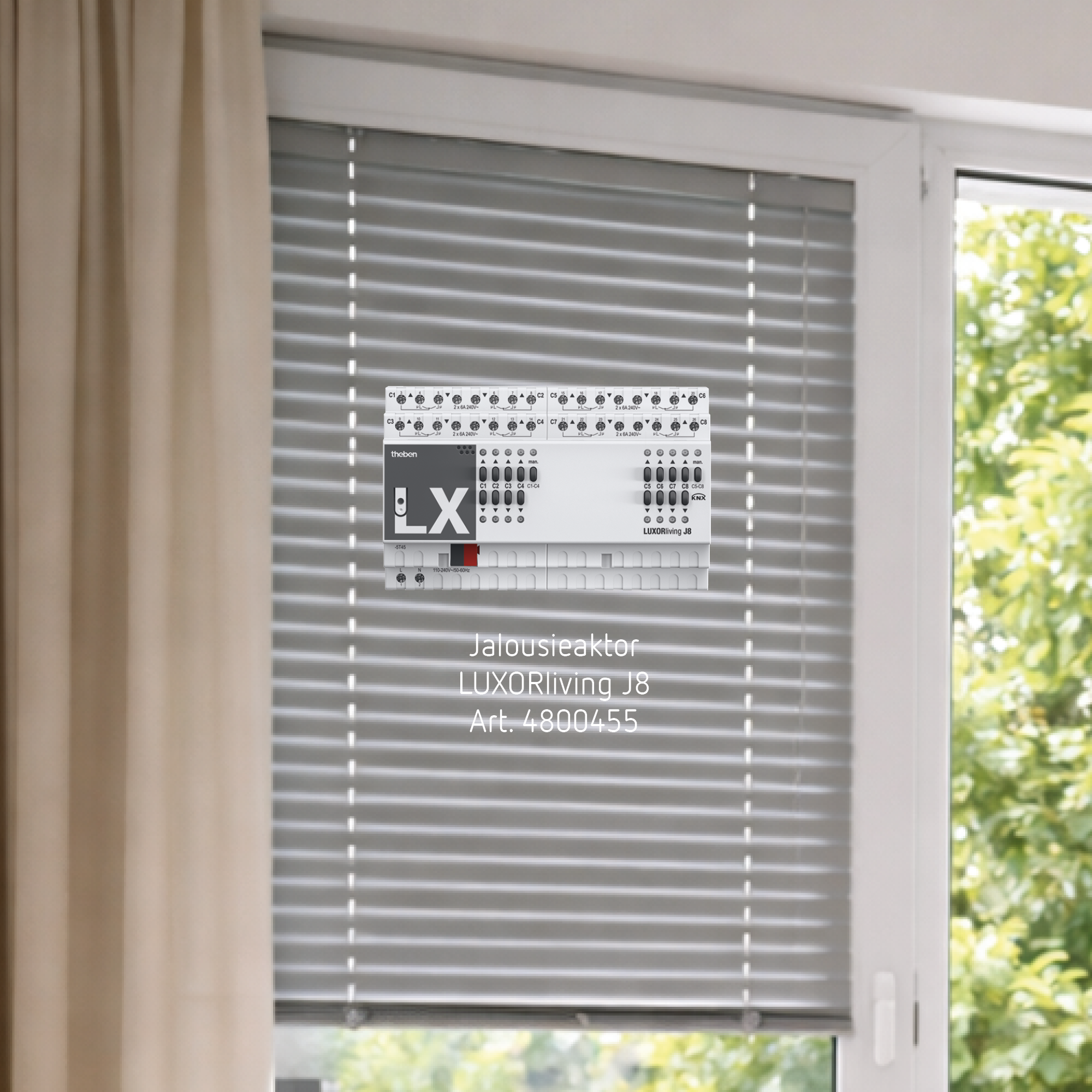

1x Theben 4800455 LUXORliving J8, 8-fach REG-Jalousieaktor

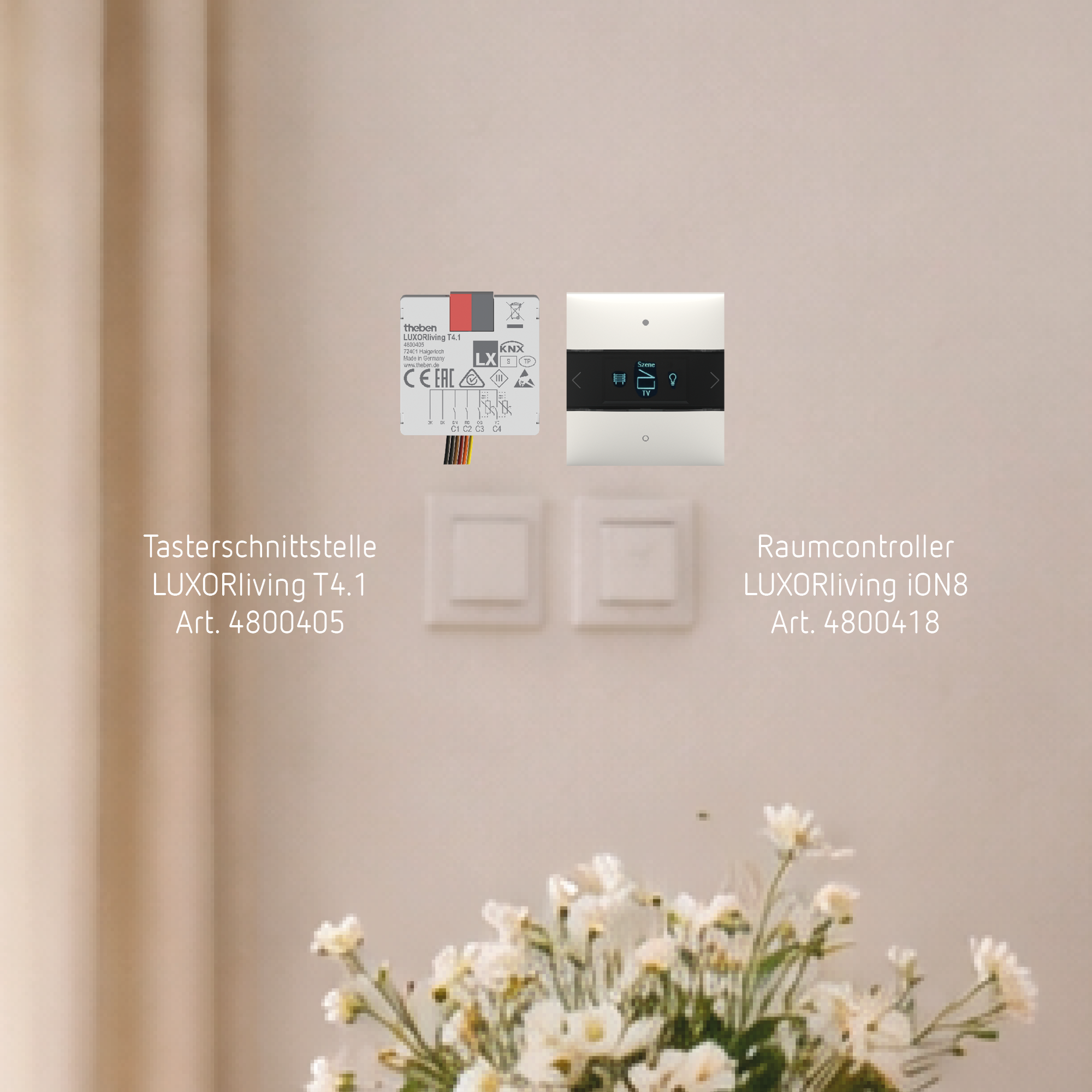

4x Theben 4800405 LUXORliving T4.1, 4-fach Binäreingang-Tasterschnittstelle
1x Theben 4800418 LUXORliving iON8, Raumcontroller mit integriertem Raumtemperaturregler
Spezifikationen
Theben LUXORliving IP1 (Art.-Nr. 4800495)
Betriebsspannung: 12-30 V DC
Stand-by Leistung: <1,5 W
Montageart: DIN-Schiene
Breite: 2 TE
Schutzart: IP20
Schutzklasse: III
Theben LUXORliving P640 (Art.-Nr. 4800990)
Bussystem KNX: ja
Montageart: REG
Breite: 4 TE
Mit LED-Anzeige: ja
Anzahl der integrierten Drosseln: 1
Anzahl der versorgbaren Linien: 1
Max. Ausgangsstrom: 640 mA
Sekundärspannung: 30 V
Leistungsaufnahme: 0,8 W
Theben LUXORliving S8 (Art.-Nr. 4800425)
Bussystem KNX: ja
Montageart: REG
Breite: 4 TE
Vor Ort-/Handbedienung: ja
Mit LED-Anzeige: ja
Max. Schaltleistung: 2000 W
Max. Schaltleistung LED: 600 W
Ausgangsleistung: 3680 W
Max. Anzahl Schaltausgänge: 8
Max. Schaltstrom: 16 A
Bemessungsspannung: 110-230 V
Leistungsaufnahme: 0,3 W
Schutzart: IP20
Theben LUXORliving J8 (Art.-Nr. 4800455)
Bussystem KNX: ja
Montageart: REG
Breite: 8 TE
Vor Ort-/Handbedienung: ja
Mit LED-Anzeige: ja
Anzahl Eingänge: 8
Max. Anzahl Jalousieausgänge: 8
Schaltstrom (ohmsch): 6 A
Leistungsaufnahme: 0,5 W
Schutzart: IP20
Theben LUXORliving T4.1 (Art.-Nr. 4800405)
Anzahl Eingänge: 4
Bussystem KNX: ja
Mit Busankopplung: ja
Art der Eingangsspannung: AC/DC
Externe Abfragespannung notwendig: ja
Kabelanschluss: 6-polig
Max. Leitungslänge: 30 m
Anschlussdrahtlänge: 250 mm
Min. Gerätetiefe: 13 mm
Kontaktstrom: 0,5 mA
Schutzart: IP20
Schutzklasse: III
Theben LUXORliving iON8 (Art.-Nr. 4800418)
Montageart: Unterputz
Mit Busankopplung: ja
Anzahl Betätigungspunkte: 10
Anzahl Tasten: 2
Mit LED-Anzeige: ja
Mit Display: ja
Werkstoff: Kunststoff (Thermoplast)
Oberfläche: glänzend, lackiert
Farbe: weiß (ähnlich RAL 9010)
Mit Raumthermostat: ja
Schutzart: IP20
Min. Gerätetiefe: 20 mm
