Kanäle und Erweiterbarkeit:
- 4 Schaltkanäle für C-Lasten.
- Erweiterbar auf bis zu 12 Kanäle durch Einsatz des RME 4 I oder anderer MIX-Erweiterungsgeräte.
Gehäuse und Montage:

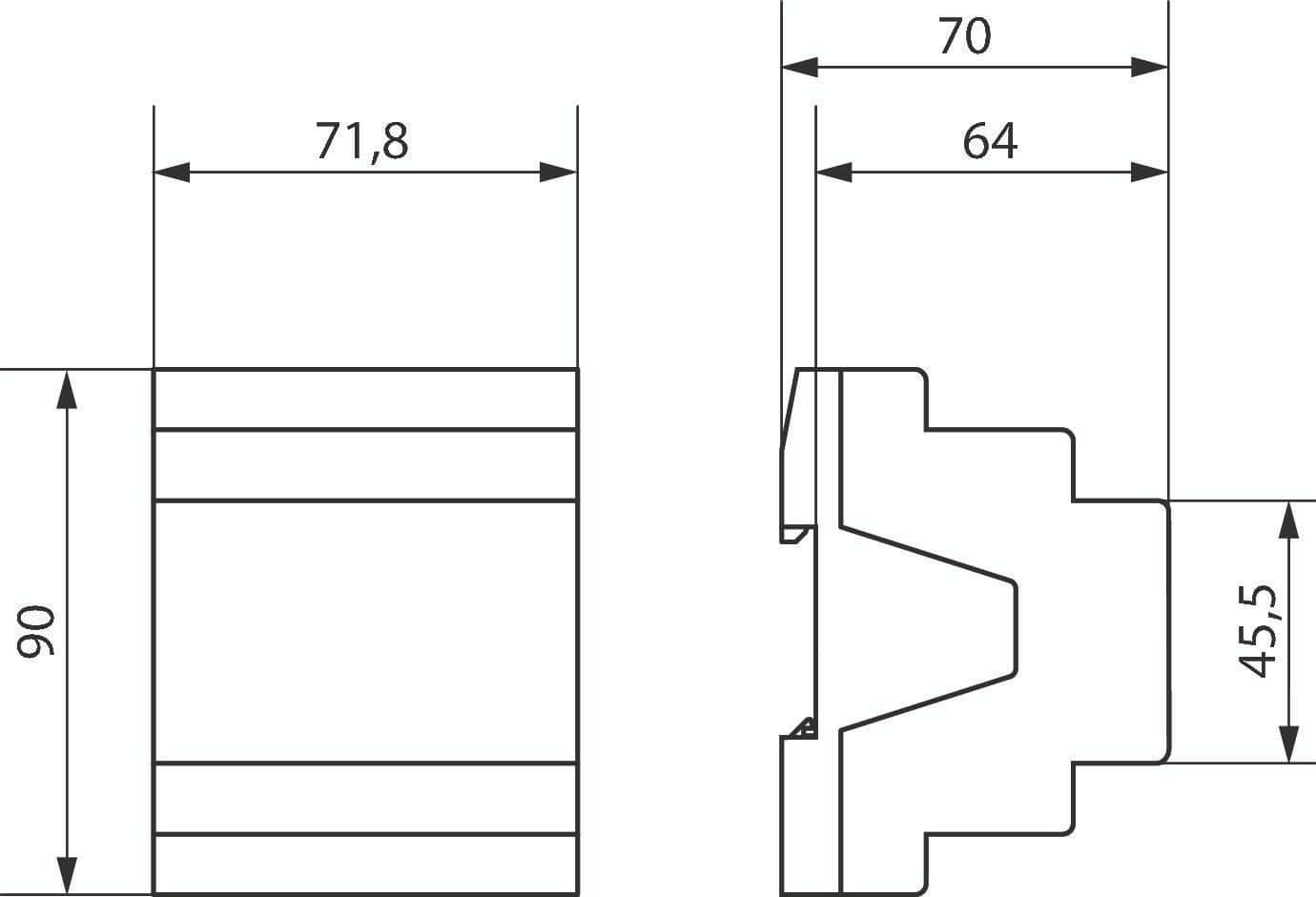

- Reiheneinbaugehäuse mit einer Breite von 4 TE (Teilereinheiten), geeignet für die Montage auf Hutschienen.
- LED Schaltzustandsanzeige für jeden Kanal zur visuellen Kontrolle des Schaltstatus.
- Handschalter mit Statusanzeige, der auch ohne Busspannung funktioniert, ermöglicht lokale Bedienung und Statusüberprüfung.
Schalt- und Steuerfunktionen:
- Schaltfunktionen: Ein/Aus, Impuls, Ein/Aus-Verzögerung, Treppenlicht mit Vorwarnung gemäß DIN 18015-2.
- Verknüpfungen: Unterstützung für logische Verknüpfungen wie Sperren, UND, Freigeben, ODER.
- Kontaktarten: Einstellbar auf Öffner oder Schließer.
Zentralbefehle und Szenen:
- Teilnahme an Zentralbefehlen wie Dauer-Ein, Dauer-Aus, Zentral-Schalten.
- Szene speichern/abrufen: Möglichkeit zur Speicherung und Abruf von Szenen durch entsprechende Szenenobjekte.
- Rückmeldefunktionen und Verhalten bei Ausfällen:
- Rückmelde-Objekt für jeden Kanal zur Bestätigung des Schaltstatus.
- Zentral-Objekte mit und ohne Priorität zur zentralen Steuerung.
- Einstellbares Verhalten bei Busausfall und Bus- oder Netzwiederkehr.
Weitere Merkmale:
- Verhalten bei Busausfall: Einstellbare Reaktionen bei Busausfällen, wie z.B. Rückfall auf einen definierten Zustand.
- Verhalten bei Bus- oder Netzwiederkehr: Anpassbares Verhalten zur Wiederherstellung des Betriebs nach Bus- oder Netzrückkehr.
Anwendungsbereiche:
- Schaltsteuerung: Ideal für die Steuerung von elektrischen Lasten wie Beleuchtung, Steckdosen und andere Verbraucher in einem KNX-System.
- Erweiterbarkeit: Die Möglichkeit zur Erweiterung mit dem RME 4 I oder anderen Erweiterungsmodulen macht das Gerät flexibel und anpassungsfähig für größere Installationen und komplexe Steueranforderungen.
- Zentrale Steuerung und Szenenmanagement: Geeignet für die Automatisierung von Abläufen und die Erstellung von Szenarien in modernen Gebäudeautomationssystemen.
Montage und Installation:
- Reiheneinbau: Das Gerät wird in einem Hutschienen-Gehäuse installiert, was eine einfache Integration in Verteilerkästen ermöglicht.
- Flexibilität: Die Trennung von Grundgerät und Busankopplung ermöglicht eine flexible Wartung und einen einfachen Austausch bei Bedarf.
Zusammenfassung:
Der KNX Schaltaktor 4-fach Erweiterungsmodul bietet eine leistungsfähige und flexible Lösung für die Steuerung von elektrischen Lasten in KNX-basierten Automationssystemen. Mit seiner Erweiterbarkeit, den umfassenden Schalt- und Steuerfunktionen sowie der Möglichkeit zur Szenenverwaltung bietet er eine robuste und vielseitige Lösung für moderne Gebäudeautomationssysteme. Die visuelle Statusanzeige und die benutzerfreundliche Bedienung tragen zur einfachen Integration und Nutzung bei.
Allgemein
| Hersteller | THEBEN |
|---|---|
| Herstellernummer | 4930215 |
| Produktnummer | 4930215 |
| EAN | 4003468493090 |
Technik
| Bussystem Funkbus | nein |
|---|---|
| Bussystem KNX | ja |
| Bussystem LON | nein |
| Bussystem Powernet | nein |
| Funk bidirektional | nein |
| Mit Busankopplung | ja |
| Montageart | REG |
| Schutzart (IP) | IP20 |
| Bussystem KNX-Funk | nein |
| Breite in Teilungseinheiten | 4 |
| Vor Ort-/Handbedienung | ja |
| Mit LED-Anzeige | ja |
| Anzahl der digitalen Eingänge | 0 |
| Max. Schaltleistung LED | 850 W |
| Ausgangsleistung | 3680 W |
| Geeignet für C-Last | ja |
| Max. Anzahl der Schaltausgänge | 4 |
| Max. Schaltstrom | 16 A |
| Bemessungsbetriebsspannung | 110 bis 230 V |
| Verschiedene Phasen anschließbar | ja |
| Busmodul abnehmbar | ja |
| Modulare Erweiterungsmöglichkeit | ja |
Logistik
| Produktgewicht | 0,218 kg |
|---|---|
| Gewicht inkl. Verpackung | 0,28 kg |
| Verpackungsmaße B × H × T | 80 × 85 × 98 mm |
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
