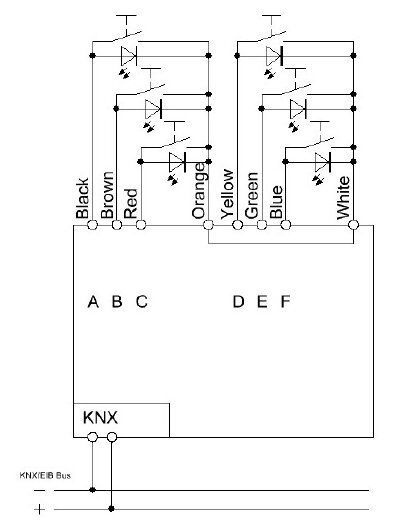

Ausführung zum Anschluss potentialfreier Kontakte oder LED
Zum Einbau in die Schalterdose, Leitungslänge max. 10 m
Das MDT Tasterinterface erkennt Zustandsänderungen an den Eingängen und löst abhängig von der Parametrierung
KNX/EIB Telegramme aus. An den einzelnen Eingängen können Taster/Lichtschalter, Tür und Fensterkontakte sowie
Hilfskontakte abgefragt werden. Die Länge der Anschlußkabel beträgt 22 cm. Zusätzlich kann jeder Eingang als
LED Ausgang umprogrammiert werden und eine low current LED ansteuern.
Als besonders Merkmal sind vier logische Funktionsmodule integriert. Jedes Funktionsmodul kann alle Eingänge
sowie zwei externe Objekte logisch auswerten. Damit können einfach Telegramme wie z.B. „alle Fenster
geschlossen" oder „EG geschlossen" und sonstige Meldefunktionen erzeugt werden.
Jeder Eingang ist durch die ETS individuell parametrierbar. Von der Telegrammratenbegrenzung über Entprellzeit, Dimmer/Jalousiefunktion (1- und 2 Taster Funktion wählbar), Impuls/Schaltzähler, Kontaktart und Sperrobjekte stehen zahlreiche Funktionen zur Auswahl. Mit der Logikfunktion können zwei Telegramme durch ein Eingangssignal ausgelöst werden.
Das MDT Tasterinterface ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen. Zur Inbetriebnahme und Projektierung des MDT Tasterinterface benötigen Sie die ETS.
Dimensionen
41 x 41 x 12 mm
· Zum Anschluß von Tastern, Schaltern, Fensterkontakten
· Jeder Eingang kann als Ausgang für 1,5mA LEDs eingestellt werden (low current)
· Neue Mehrfach-Tippfunktion, sendet bis zu 4 Werte/DPTs auf gleiche oder verschiedene Objekte
· Innovative Gruppensteuerung mit langem/extra langem Tastendruck
· 4 integrierte Logikmodule, z. B. zur Auswertung der Eingänge (Fenster geschlossen oder zweites Objekt senden)
· Schließer- oder Öffnerbetrieb, Länge des Tastendrucks einstellbar
· Dimmer- und Jalousiefunktion für Ein- und Zweitaster Betrieb
· Senden der Werte, Zwangsführung und Schaltbefehle einstellbar
· Kurzer/langer Tastendruck mit 2 Objekten
· Integrierte Impuls- und Schaltzähler, zyklisches Senden einstellbar
· Zum Einbau in die Schalterdose (Länge der Anschlußkabel: 22cm)
· Integrierter Busankoppler
Allgemein
| Hersteller | MDT |
|---|---|
| Herstellernummer | BE-06001.02 |
| Produktnummer | BE-06001.02 |
| EAN | 4251916110062 |
| System / Kompatibilität | BE |
Technik
| Schutzart (IP) | IP20 |
|---|---|
| Umgebungstemperatur | 0 bis +45°C |
| Anzahl der Kanäle | 6 |
| Interne Kontaktspannung | 3,3VDC intern |
| LED Strom je Kanal | -1mA |
| KNX Schnittstelle | TP-256 |
| KNX Datenbanken | ETS 3/4/5 |
| KNX Busklemme | 0,8mm² |
| Versorgungsspannung | KNX Bus |
| Leistungsaufnahme typ. | < 0,25 W |
| Schutzart | IP20 |
Logistik
| Produktgewicht | 0,019 kg |
|---|---|
| Gewicht inkl. Verpackung | 0,04 kg |
| Verpackungsmaße B × H × T | 101 × 69 × 41 mm |
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
