MDT BE-02001.02 Tasterinterface 2-fach UP, potentialfrei

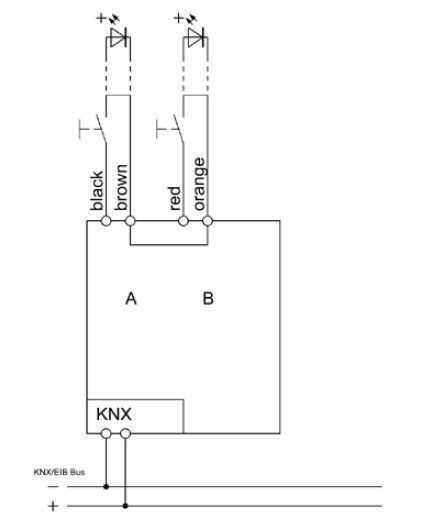

Ausführung zum Anschluss potentialfreier Kontakte oder LED

Zum Einbau in die Schalterdose, Leitungslänge max. 10 m

Das MDT Tasterinterface erkennt Zustandsänderungen an den Eingängen und löst abhängig von der Parametrierung

KNX/EIB Telegramme aus. An den einzelnen Eingängen können Taster/Lichtschalter, Tür und Fensterkontakte sowie

Hilfskontakte abgefragt werden. Die Länge der Anschlußkabel beträgt 22cm. Zusätzlich kann jeder Eingang als

LED Ausgang umprogrammiert werden und eine low current LED ansteuern.

Als besonders Merkmal sind vier logische Funktionsmodule integriert. Jedes Funktionsmodul kann alle Eingänge

sowie zwei externe Objekte logisch auswerten.  Damit können einfach Telegramme wie z.B. „alle Fenster

geschlossen" oder „EG geschlossen" und sonstige Meldefunktionen erzeugt werden.

Jeder Eingang ist durch die ETS individuell parametrierbar. Von der Telegrammratenbegrenzung  über Entprellzeit,

Dimmer/Jalousiefunktion (1- und 2 Taster Funktion wählbar), Impuls/Schaltzähler, Kontaktart und Sperrobjekte stehen

zahlreiche Funktionen zur Auswahl. Mit der Logikfunktion können zwei Telegramme durch ein Eingangssignal ausgelöst

werden.

Das MDT Tasterinterface ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen.

Zur Inbetriebnahme und Projektierung des MDT Tasterinterface benötigen Sie die ETS.

Spezifikationen

Anzahl der Kanäle:                                   2

Interne Kontaktspannung:                      3,3VDC intern

LED Strom je Kanal:                               -1mA

KNX Schnittstelle:                                   TP-256

KNX Datenbanken:                                 ETS 3/4/5

KNX Busklemme:                                   0,8mm² Ø, Massivleiter

Versorgungsspannung:                        KNX Bus

Leistungsaufnahme KNX Bus typ.: <0,25 W

Schutzart:                                                  IP20

Umgebungstemperatur:                       0 bis +45°C

Dimensionen

41 x 41 x 12 mm

· Zum Anschluß von Tastern, Schaltern, Fensterkontakten

· Jeder Eingang kann als Ausgang für 1,5mA LEDs eingestellt werden (low current)

· Neue Mehrfach-Tippfunktion, sendet bis zu 4 Werte/DPTs auf gleiche oder verschiedene Objekte

· Innovative Gruppensteuerung mit langem/extra langem Tastendruck

· 4 integrierte Logikmodule, z. B. zur Auswertung der Eingänge (Fenster geschlossen oder zweites Objekt senden)

· Schließer- oder Öffnerbetrieb, Länge des Tastendrucks einstellbar

· Dimmer- und Jalousiefunktion für Ein- und Zweitaster Betrieb

· Senden der Werte, Zwangsführung und Schaltbefehle einstellbar

· Kurzer/langer Tastendruck mit 2 Objekten

· Integrierte Impuls- und Schaltzähler, zyklisches Senden einstellbar

· Zum Einbau in die Schalterdose (Länge der Anschlußkabel: 22cm)

· Integrierter Busankoppler
