Beschreibung

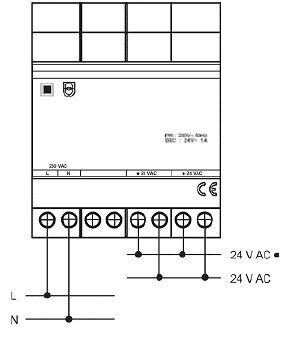

Die Spannungsversorgung dient zur Versorgung von EIB-Geräten, die eine Versorgungsspannung 24 V AC benötigen, z. B. EIB-Wetterstation oder EIB-Analogein- und -ausgang. Ferner können hiermit auch andere Sensoren sowie deren Heizungen versorgt werden, sofern der zulässige Ausgangsstrom der Spannungsversorgung nicht überschritten wird. Für einen komfortablen Anschluss besitzt das Gerät zwei intern verbundene 24-V-Ausgänge. Die Spannungsversorgung beinhaltet einen Thermoschalter und ist daher bedingt kurzschlussfest.
Ersetzt nicht die generelle Spannungsversogung im instabus!
Spezifikationen:
Spannungsversorgung:AC 230 V 50/60 Hz
Ausgangsspannung: AC 24 V
Nennstrom:1 A
Anschlüsse:Schraubklemmen 0,5 bis 4 mm² eindrähtig
Temperaturbereich: -5 °C bis +45 °C
Abmessungen: REG Gerät mit 4 TE
Bedienungsanleitung beachten
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
