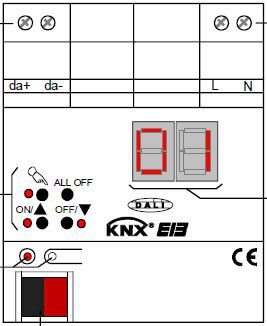

Gira 218000 DALI Gateway Plus für KNX

Das DALI-Gateway Plus bildet die Schnittstelle zwischen einer KNX Installation und einer digitalen DALI Beleuchtungsanlage. Das DALI-Gateway ermöglicht das Schalten und Dimmen von maximal 64 Leuchten mit DALI-Betriebsgerät (z.B. EVG).

Montage auf Hutschiene gemäß DIN EN 60715 in Unterverteiler.

Projektierung und Inbetriebnahme des Gerätes ab ETS4.1 (Empfehlung) oder mit der ETS3 ab Version "d".

Steuerung von max. 64 DALI-Betriebsgeräten als Einzelsteuerung, Gruppensteuerung in max. 32 Gruppen oder Zentralsteuerung über Broadcasttelegramm

Handbetätigung der Geräte auch unabhängig vom Bus (auch Baustellenbetrieb mit Broadcast-Steuerung)

Energiesparfunktion: Abschaltung der Versorgungsspannung der DALI Betriebsgeräte im ausgeschalteten Zustand möglich (über zusätzlichen KNX Schaltaktor)

16 Lichtszenen

Einbeziehung der Gruppen in die Lichtszenen möglich

Effektsteuerung für max. 16 Sequenzen in 1 bis 500 Durchläufen (oder unendlich) konfigurierbar

Rückmeldungen von DALI-Fehlerstatus oder -Kurzschluss und Meldung von Ausfall der Versorgungsspannung

Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion

Sammelrückmeldung aller Schaltzustände möglich

Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern

Schalten und Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktionen

Einstellung des Helligkeitsbereichs möglich

Soft-Einschalt- oder Soft-Ausschalt-Funktion

Dimmverhalten parametrierbar

Zeitfunktionen (Ein-, Ausschaltverzögerung, erweiterte Treppenhausfunktion - Vorwarnfunktion gemäß DIN 18015-2 oder reduzierter Dauerbeleuchtung)

Sperrfunktion oder alternativ Zwangsstellungsfunktion für jede Gruppe parametrierbar. Bei Sperrfunktion ist das Blinken von Leuchtengruppen möglich

Auslesen des DALI-Teilnehmer-Zustands über KNX

Betriebsstundenzähler als Vor- und Rückwärtszähler mit Grenzwertauswertung

Online- oder Offline-Projektierung der DALI-Teilnehmer mit ETS-Plug-In

Austausch eines einzelnen defekten DALI-Teilnehmers während des Betriebs ohne ETS möglich

Geeignet für den Betrieb in Notbeleuchtungsanlagen.

Ansteuerung und Überwachung von einzelbatterie- und zentralversorgten DALI Notbeleuchtungsanlagen

Unterstützung von DALI-Notlichtkonvertern nach EN 62386-202 (Einzelbatteriebetriebene Notleuchten mit DALI-Schnittstelle): Funktionstest, Dauerbetriebstest, eingeschränkter Dauerbetriebstest, Abfrage des Akkuladezustands

Spezifikationen

Nennspannung: AC 110 V bis 240 V, 50/60 Hz DC 110 V bis 240 V

Verlustleistung: max. 3 W

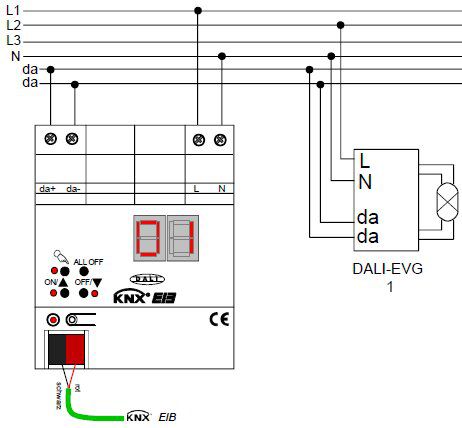

Anschlüsse:

KNX über Anschluss- und Abzweigklemme 0595 00

DALI über Schraubklemmen

0,5 bis 4 mm² eindrähtig

0,5 bis 4 mm² feindrähtig ohne Aderendhülse

0,5 bis 2,5 mm² feindrähtig mit Aderendhülse

Leitungslängen zwischen Gateway und Betriebsgerät:

ø 1,5 mm² max. 300 m

ø 1,0 mm² max. 238 m

ø 0,75 mm² max. 174 m

ø 0,5 mm² max. 116 m

Temperaturbereich:

-5 °C bis +45 °C

Abmessungen:

REG Gerät mit 4 TE

VDE-Zulassung gemäß:

EN 60669-1, EN 60669-2-1, EN 50428
