Beschreibung
1 Schließer nicht potenzialfrei 10A/250V AC,
Glühlampen 2000 Watt,
5 Betriebsarten wählbar.
Bidirektionaler Funk und mit Repeater-Funktion.
Stand-by-Verlust nur 0,7 Watt.

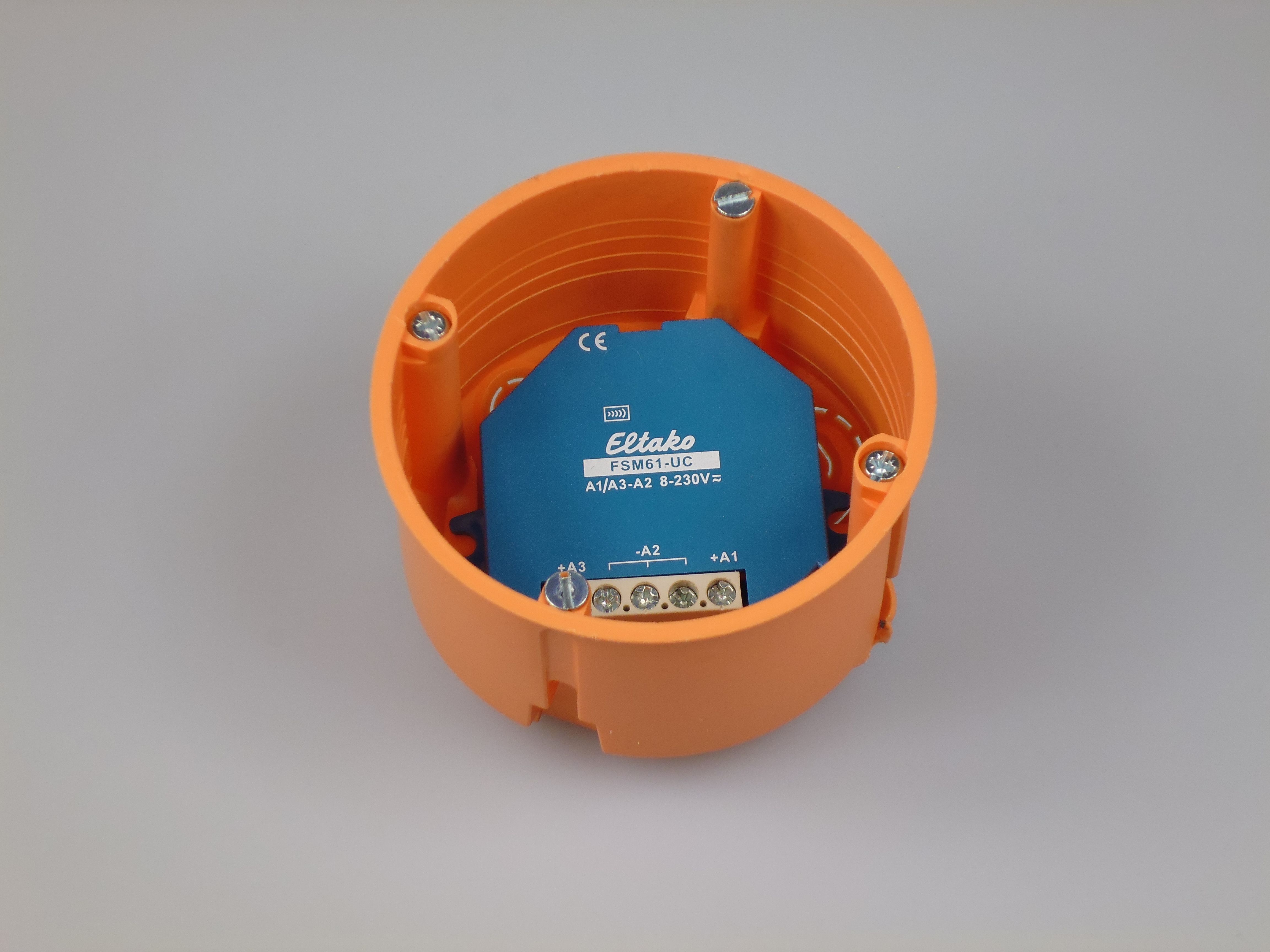

Für Einbaumontage. 45mm lang, 45mm breit, 33mm tief.
Schalt- und Steuerspannung örtlich 230V.
Dieser Funkaktor verfügt über die modernste von uns entwickelte Hybrid-Technologie: Die verschleißfreie Empfangs- und Auswerte-Elektronik haben wir mit einem im Nulldurchgang schaltenden bistabilen Relais kombiniert.
Zusätzlich zu dem Funk-Steuereingang über eine innenliegende Antenne kann dieser Funkaktor
auch mit einem eventuell davor montierten konventionellen 230V-Steuertaster örtlich gesteuert
werden. Ein Glimmlampenstrom ist nicht zugelassen.
Mit bidirektionalem Funk und außerdem kann eine Repeater-Funktion eingeschaltet werden.
Jede Zustandsänderung sowie eingegangene Zentralsteuer-Telegramme werden mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in andere Aktoren, die FVS-Software und in Universalanzeigen FUA55 eingelernt werden.
Mit dem oberen Drehschalter werden in der Stellung LRN bis zu 35 Funktaster zugeordnet, davon ein oder mehrere Zentralsteuerungs-Taster. Außerdem Funk-Bewegungs- und Helligkeitssensoren.
Danach wird damit die gewünschte Betriebsart gewählt:
ES(V)+TLZ: In dieser Betriebsart ist die normale Stromstoßschalter-Funktion mit Tastern aktiv. Eine Rückfallverzögerung für die Funktion ESV kann mit dem unteren Drehschalter RV zwischen 0 und 60 Minuten eingestellt werden. Mit Universaltastern wird ein- und ausgeschaltet. Mit Tastern Zentral Ein und einer eingestellten Rückfallverzögerung am Drehschalter RV ergibt sich die Treppenlicht-Zeitschalter-Funktion TLZ.
AUTO1: In der Betriebsart AUTO1 (Halbautomatik Bewegung: nur Ausschalten bewegungsgesteuert)
wird mit Universaltastern oder Zentralsteuerungs-Tastern ein- und ausgeschaltet. Mit einem oder mehreren Funk-Bewegungs-Sensoren (z.B. FBH55, FBH63 oder FABH63) wird bei Nicht-Bewegung nach Ablauf der am unteren Drehschalter RV zwischen 0 und 60 Minuten eingestellen Rückfallverzögerung ausgeschaltet.
AUTO2: In der Betriebsart AUTO2 (Halbautomatik Bewegung und Helligkeit: nur Ausschalten
bewegungs- und helligkeitsgesteuert) wird mit Universal tastern oder Zentralsteuerungs-Tastern
ein- und ausgeschaltet. Mit einem oder mehreren Funk-Bewegungs-Helligkeits-Sensoren
(z.B. FBH55 oder FBH63) wird bei Nicht-Bewegung oder ausreichender Helligkeit nach Ablauf
der am unteren Drehschalter RV zwischen 0 und 60 Minuten eingestellten Rückfallverzögerung
ausgeschaltet.
AUTO3: In der Betriebsart AUTO3 (Vollautomatik Bewegung: Ein- und Ausschalten bewegungsgesteuert) wird bei unterschrittener Helligkeitsschwelle mit einem oder mehreren Funk-
Bewegungs-Helligkeits-Sensoren (z.B. FBH55, FBH63 oder FABH63) eingeschaltet und wird bei Nicht-Bewegung nach Ablauf der am unteren Dreh schalter RV zwischen 0 und 60 Minuten eingestellten Rückfallverzögerung ausgeschaltet. Zusätzlich kann mit Universaltastern oder Zentralsteuerungs-Tastern ein- und ausgeschaltet werden.
AUTO4: In der Betriebsart AUTO4 (Vollautomatik Bewegung und Helligkeit: Ein- und Ausschalten
bewegungs- und helligkeits gesteuert) wird bei unterschrittener Helligkeitsschwelle mit einem oder
mehreren Funk-Bewegungs-Helligkeits-Sensoren (z.B. FBH55 oder FBH63) eingeschaltet und wird bei Nicht-Bewegung oder ausreichender Helligkeit nach Ablauf der am unteren Drehschalter RV zwischen 0 und 60 Minuten eingestellten Rückfallverzögerung ausgeschaltet. Zusätzlich kann mit Universaltastern oder Zentralsteuerungs-Tastern ein- und ausgeschaltet werden.
Bei Beleuchtung mit Leuchtstofflampen, Energiesparlampen und LED-Lampen genügt zur
Helligkeits messung ein FBH im Raum. Bei Beleuchtung mit Glüh- und Halogenlampen muss für die Betriebsarten AUTO2 und AUTO4 ein Außen-Helligkeits sensor als Master eingelernt werden (z.B. FAH60 oder FAH63). Wurden mehrere Sensoren eingelernt, wird erst ausgeschaltet, sobald alle Sensoren Nicht-Bewegung bzw. ausreichende Helligkeit melden.
Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
