Eltako FHK14 Schaltaktor Heiz-Kühl-Relais, 2 Kanäle

H eiz- Kühl- Relai s, 1+1 Schließer potenzialfrei 4 A / 250 V AC, 2 Kanäle,

mit DX-Technologie.

Bidirektional.

Stand-by-Verlust nur 0,1 Watt.

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.

1 Teilungseinheit = 18 mm breit, 58 mm tief.

Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke.

Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230 V-Wechselspannung 50 Hz trotzdem im Nulldurchgang schalten

und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N1) und L an 1(L) und/oder N an (N2) und L an 3(L) anschließen. Dadurch ergibt sich ein zusätzlicher

Stand-by-Verlust von nur 0,1 Watt. Sind beide Relais des FHK14 eingeschaltet, werden 0,4 Watt benötigt. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet.

Dieses Heiz-Kühl-Relais wertet die Informationen von Funk-Temperaturreglern oder -fühlern aus.  Eventuell ergänzt um Fenster-Tür-Kontakte, Bewegungsmelder, Hoppe-Fenstergriffe und Funktaster.

Alternativ zu einem Funk-Temperaturregler kann die Temperaturinformation über Soll- und Istwerte auch von der GFVS-Software bezogen werden.

Weiterhin besteht die Möglichkeit, über die GFVS-Software die Solltemperatur vorzugeben und so den Einstellbereich der Funk-Temperaturregler einzuschränken.

Im Heizbetrieb ist grundsätzlich die Frostschutzfunktion aktiv. Sobald die Ist-Temperatur unter 8°C fällt, wird in der gewählten Betriebsart auf 8°C geregelt.

Solange ein oder mehrere Fenster offen sind, bleibt der Ausgang aus, sofern Fenster/Tür-Kontakte FTK oder Hoppe-Fenstergriffe eingelernt wurden.

Im Heizbetrieb bleibt aber der Frostschutz aktiv.

Solange alle eingelernten Bewegungsmelder FBH keine Bewegung gemeldet haben, wird auf Absenkbetrieb geschaltet. Im Heizbetrieb wird die Soll-Temperatur um 2° abgesenkt, im

Kühlbetrieb um 2° angehoben. Sobald ein Bewegungsmelder wieder Bewegung meldet, wird auf Normalbetrieb geschaltet.

Ist ein Funktaster FT4 eingelernt, so ist die Belegung der 4 Tasten fest mit folgenden Funktionen belegt:

Rechts oben: Normalbetrieb (auch per Schaltuhr aktivierbar).

Rechts unten: Nachtabsenk betrieb um 4°, im Kühlbetrieb Anhebung um 4° (auch per Schaltuhr aktivierbar).

Links oben: Absenkbetrieb um 2°, im Kühlbetrieb Anhebung um 2°.

Links unten: Aus (im Heizbetrieb Frostschutz aktiv, im Kühlbetrieb dauerhaft aus).

Sind gleichzeitig Bewegungsmelder und Funktaster eingelernt, so gilt immer das zuletzt empfangene Telegramm. Ein Bewegungsmelder schaltet bei Bewegung folglich einen mit dem Funktaster gewählten Absenkbetrieb wieder aus.

Hinweis:

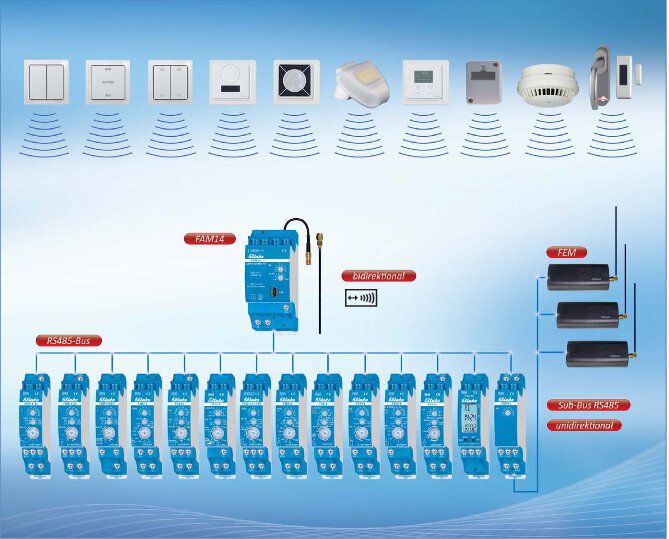

Die Aktoren der Baureihe 14 können nur mit einem Antennenmodul FAM14 betrieben werden. Das bidirektionale Antennenmodul empfängt die Funktelegramme in seinem Empfangsbereich und speist diese in den RS485-Bus ein.

Bestätigungstelegramme der Aktoren werden in das Funknetz gesendet. Das Antennenmodul enthält ein Schaltnetzteil zur 12 V-DC-Versorgung der Buskomponenten.
