Beschreibung
Dimm schalter- Steuergerät für EVG 1-10 V, 1 Schließer nicht potenzialfrei
600 VA und 1-10 V- Steuerausgang 40 mA .
Bidirektional.
Stand-by-Verlust nur 0,9 Watt.

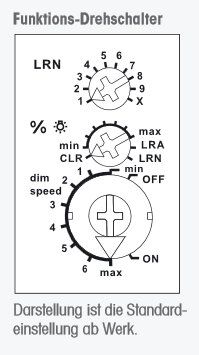

Mindesthelligkeit und Dimmgeschwindigkeit einstellbar.
Mit Lichtszenensteuerung und Konstantlichtregelung.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18mm breit, 58mm tief.
Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais.
Schaltung im Nulldurchgang zur Kontaktschonung.
Der Leistungsbedarf der 12 V DC-Versorgung beträgt nur 0,1W.
Auch zur Ansteuerung von Dimmern mit passiver 1-10 V Schnittstelle ohne Hilfsspannung
bis zu 0,6 mA. Darüber mit Hilfsspannung.
Die eingestellte Helligkeits
stufe bleibt beim Ausschalten gespeichert (Memory).
Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet.
Anschluss an den Eltako-RS485-Bus.
Querverdrahtung Bus und Stromversorgung mit Steckbrücke.
Hinweis:
Die Aktoren der Baureihe 14 können nur mit einem Antennenmodul FAM14 betrieben werden. Das bidirektionale Antennenmodul empfängt die Funktelegramme in seinem Empfangsbereich und speist diese in den RS485-Bus ein.
Bestätigungstelegramme der Aktoren werden in das Funknetz gesendet. Das Antennenmodul enthält ein Schaltnetzteil zur 12 V-DC-Versorgung der Buskomponenten.
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
