Beschreibung
Die Klemme ist für den Anschluss von Lamellenjalousieantrieben mit einstellbarem Lamellenwinkel und zwei Endschaltern vorgesehen, die sich über handelsübliche Jalousieschalter bedienen lassen. Angeschlossene Motoren können über die 230V-Leitung via digitalSTROM Kommandos gesteuert werden.

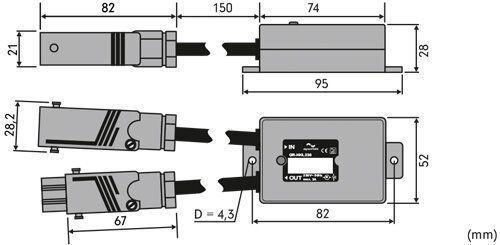

Durch die Art und Größe kann die Klemme direkt in der Nähe des Jalousiemotors installiert werden. Durch die vorkonfektionierten Hirschmann Stecker ist ein schneller und fehlerfreier Anschluss an die Bauseits vorhandenen Stecker gewährleistet. Das Gehäuse hat Laschen zur Schraubbefestigung.
Durch das integrierte Geräteverhalten in der Klemme ist der nachgelagerte Antrieb samt Jalousie perfekt auf das digitalSTROM System abgestimmt. Nach automatischer Anmeldung und entsprechender Konfiguration arbeitet die Jalousie abgestimmt im digitalSTROM System. Neben der manuellen Bedienung über Taster und Smartphone Apps stehen Server Apps zur Zeitsteuerung oder ereignisorientierter Steuerung zur Verfügung.
- digitalSTROM Relaisklemme Jalousie GR-HKL230

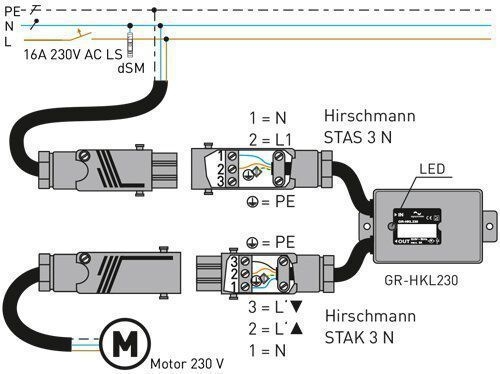

- Mit Hirschmann Kupplung STAK 3 N und STAS 3 N
- Gehäuse zur Schraubbefestigung
- dS Ready
- Für gängige 230V Antriebe die mit handelsüblichen 230V Jalousieschaltern gesteuert werden können
- Kompatibel zur GR-KL220
- Standby-Stromverbrauch 0,4 W
Spezifikationen
Nenneingangsspannung / Frequenz: 230 V AC / 50 Hz
Leistungsaufnahme: 0,4 W
Schaltelement: Relais
maximal schaltbare Motorlast: ≤ 700 W (3A)
Schutzart (trockene Räume): IP54, EN 60529
Relative Luftfeuchtigkeit (im Betrieb oder in der Lagerung): < 80 % rH
Zulässige Umgebungstemperatur (Betrieb): -20 °C bis +40 °C
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
