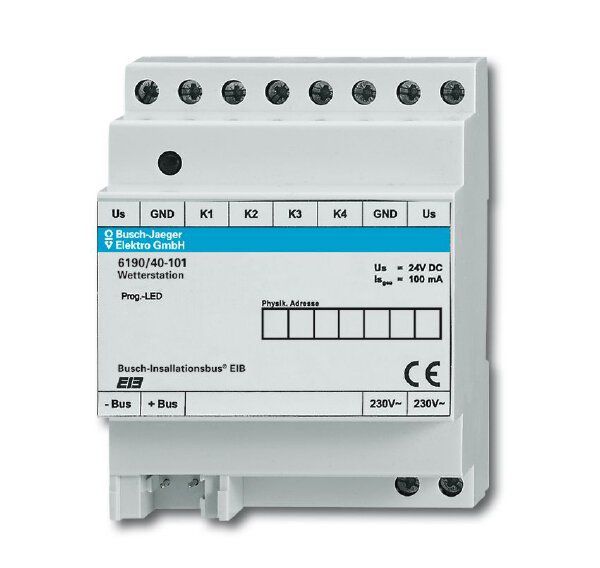

Busch-Jaeger 6190/40-101 Wetterstation 4-kanalig
Sensor zum Anschluss von Meßwertgebern 6190/41-6190/45 (Voreinstellung) oder 4 analogen Meßwertaufnehmern 0-1 V, 0-5 V, 0-10 V (Impedanz 18 kOhm) oder 0-20 mA, 4-20 mA (Impedanz 100 Ohm).
2 Ausgänge 24 V-, max. 100 mA, (ges. beide Ausgänge) für Meßwertgeber
Externe Spannungsversorgung 24 V AC/ Heiztrafo (6190/49-101) wird benötigt.
Der Busanschluss erfolgt über die beiliegende Busklemme.
Anschlüsse:
KNX-Linie: Busanschlussklemme
Nennspannung: 24 V~, +15 % / -15 %
Sekundär: 24 V
Eingänge: 4
Abfragespannung: , Eingangswiderstand ca. 18 kOhm
Ausgänge: 2
Nennstrom: 100 mA
Ausgangsspannung: 24 V
Schutzart Gerät: IP 20
Temperaturbereich Gerät: -5 °C bis 45 °C
Maße (H x B x T): 90 mm x 72 mm x 58 mm
Einbautiefe: 68 mm
Teilungseinheit: 4 TE
Sensor zum Anschluss von Meßwertgebern 6190/41-6190/45 (Voreinstellung) oder 4 analogen Meßwertaufnehmern 0-1 V, 0-5 V, 0-10 V (Impedanz 18 kOhm) oder 0-20 mA, 4-20 mA (Impedanz 100 Ohm).
2 Ausgänge 24 V-, max. 100 mA, (ges. beide Ausgänge) für Meßwertgeber
Externe Spannungsversorgung 24 V AC/ Heiztrafo (6190/49-101) wird benötigt.
Der Busanschluss erfolgt über die beiliegende Busklemme.
Anschlüsse:
KNX-Linie: Busanschlussklemme
Nennspannung: 24 V~, +15 % / -15 %
Sekundär: 24 V
Eingänge: 4
Abfragespannung: , Eingangswiderstand ca. 18 kOhm
Ausgänge: 2
Nennstrom: 100 mA
Ausgangsspannung: 24 V
Schutzart Gerät: IP 20
Temperaturbereich Gerät: -5 °C bis 45 °C
Maße (H x B x T): 90 mm x 72 mm x 58 mm
Einbautiefe: 68 mm
Teilungseinheit: 4 TE
Produktart
Bussystem-Analogaktor
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
Busch-Jaeger Elektro GmbH
Freisenbergstraße 2
58513 Lüdenscheid
Deutschland
info.bje@de.abb.comAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Busch-Jaeger 6190/40-101 Wetterstation 4-kanalig
601,24 €*
% UVP 903,21 €* (33.43% gespart)
