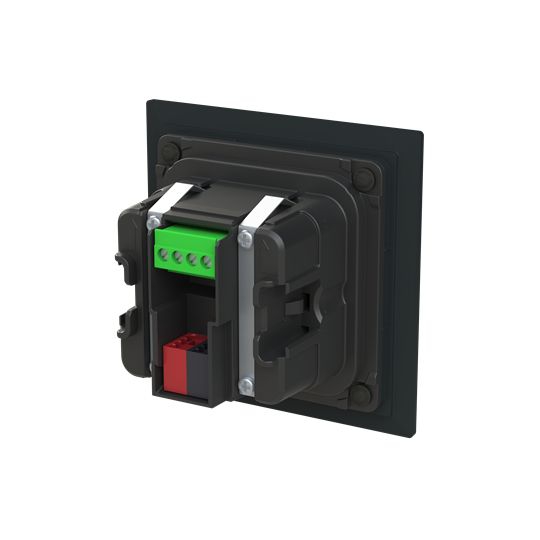

Frei programmierbares Touchpanel mit einem 2,4-Zoll-IPS-Bildschirm mit einer Auflösung von 240*240, der die Steuerung und Überwachung des free@home- oder KNX-Systems ermöglicht.
Steuern, beobachten und verwalten Sie Ihre gesamte Installation auf einem Gerät:
Schalten - Dimmen - Schieberegler - Jalousie - RGBW-Bedienelement - Stufenschalter - Szenenschalter - Anzeigeelement - Audio-Bedienelement.
· Das Display enthält einen Helligkeits- und Näherungssensor.
· Die Bedienung wird mit einem haptischen Feedback unterstützt.
· Das Display enthält einen integrierten Temperaturregler (RTC) mit integriertem Temperatursensor.
· Displaytyp: TFT Touch Display
· Bildschirmgröße: 2,4 inch
· Umgebungstemperatur: (Betrieb) 0 ... +45 °C
· Maße (H x B x T): 55 x 55 x 42 mm
· Hilfsspannung AC/DC: 24 V DC
· Farbe: schwarzglas
Hinweise:
1. Für den Betrieb ist eine zusätzliche Spannungsversorgung 24VDC (siehe Zubehör) erforderlich.
2. Am rückseitigen Eingang kann optional ein Fernfühler (siehe Zubehör) zur Temperaturerfassung angeschlossen werden.
KNX:
- Es können bis zu 12 Bedienseiten mit bis zu 12 Bedienelementen angelegt werden.
- Je Seite sind maximal 1 bis 4 Touch-Oberflächen möglich.
- 10 Stk. Szenenaktoren,
- 10 Stk. Logikfunktionen,
- 10 Stk. Präsenzsimulationen und Zeitprogramme,
- 18 Stk. Stör- und Alarmmeldungen.
- Die Primärfunktion ermöglicht die direkte Bedienung einer Funktion beim Berühren des Displays.
Hinweise (KNX):
1. Der rückseitige Eingang kann alternativ als Fernfühler alsauch Binäreingang genutzt werden.
free@home:
- Es können bis zu 16 Bedienfunktionen auf bis zu 4 Seiten angelegt werden.
- Je Seite sind maximal 4 Touch-Oberflächen möglich.
- Stör- und Alarmmeldungen werden als "Pop up" angezeigt.
Hinweise (free@home):
1. Die Szenenfunktion, Logikfunktionen, Präsenzsimulation, und Zeitprogramme werden in free@home vom System Access Point bereits gestellt und werden zusätzlich im Display nicht benötigt.
2. Der rückseitige Eingang kann zum Anschluss eines Fernfühlers (siehe Zubehör) genutzt werden.
Schalterdesign: Busch-art linear®, Busch-Trevion®
Produktreihe: KNX, Busch-free@home®
Unterstützte Bussysteme: KNX (TP), FreeHomeTp
Spezifikationen
Bussystem KNX: ja
Andere Bussysteme: ohne
Zusammenstellung: Bedienelement
Montageart: Unterputz
Mit Busankopplung: ja
Farbe: sonstige
Schutzart (IP): IP20
Frei programmierbares Touchpanel mit einem 2,4-Zoll-IPS-Bildschirm mit einer Auflösung von 240*240, der die Steuerung und Überwachung des free@home- oder KNX-Systems ermöglicht.
Steuern, beobachten und verwalten Sie Ihre gesamte Installation auf einem Gerät:
Schalten - Dimmen - Schieberegler - Jalousie - RGBW-Bedienelement - Stufenschalter - Szenenschalter - Anzeigeelement - Audio-Bedienelement.
· Das Display enthält einen Helligkeits- und Näherungssensor.
· Die Bedienung wird mit einem haptischen Feedback unterstützt.
· Das Display enthält einen integrierten Temperaturregler (RTC) mit integriertem Temperatursensor.
· Displaytyp: TFT Touch Display
· Bildschirmgröße: 2,4 inch
· Umgebungstemperatur: (Betrieb) 0 ... +45 °C
· Maße (H x B x T): 55 x 55 x 42 mm
· Hilfsspannung AC/DC: 24 V DC
· Farbe: schwarzglas
Hinweise:
1. Für den Betrieb ist eine zusätzliche Spannungsversorgung 24VDC (siehe Zubehör) erforderlich.
2. Am rückseitigen Eingang kann optional ein Fernfühler (siehe Zubehör) zur Temperaturerfassung angeschlossen werden.
KNX:
- Es können bis zu 12 Bedienseiten mit bis zu 12 Bedienelementen angelegt werden.
- Je Seite sind maximal 1 bis 4 Touch-Oberflächen möglich.
- 10 Stk. Szenenaktoren,
- 10 Stk. Logikfunktionen,
- 10 Stk. Präsenzsimulationen und Zeitprogramme,
- 18 Stk. Stör- und Alarmmeldungen.
- Die Primärfunktion ermöglicht die direkte Bedienung einer Funktion beim Berühren des Displays.
Hinweise (KNX):
1. Der rückseitige Eingang kann alternativ als Fernfühler alsauch Binäreingang genutzt werden.
free@home:
- Es können bis zu 16 Bedienfunktionen auf bis zu 4 Seiten angelegt werden.
- Je Seite sind maximal 4 Touch-Oberflächen möglich.
- Stör- und Alarmmeldungen werden als "Pop up" angezeigt.
Hinweise (free@home):
1. Die Szenenfunktion, Logikfunktionen, Präsenzsimulation, und Zeitprogramme werden in free@home vom System Access Point bereits gestellt und werden zusätzlich im Display nicht benötigt.
2. Der rückseitige Eingang kann zum Anschluss eines Fernfühlers (siehe Zubehör) genutzt werden.
Schalterdesign: Busch-art linear®, Busch-Trevion®
Produktreihe: KNX, Busch-free@home®
Unterstützte Bussysteme: KNX (TP), FreeHomeTp
Spezifikationen
Bussystem KNX: ja
Andere Bussysteme: ohne
Zusammenstellung: Bedienelement
Montageart: Unterputz
Mit Busankopplung: ja
Farbe: sonstige
Schutzart (IP): IP20
Produktart
Bussystem-Melde-/Bedientableau
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
Busch-Jaeger Elektro GmbH
Freisenbergstraße 2
58513 Lüdenscheid
Deutschland
info.bje@de.abb.comAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
234,20 €*
