ABB SJR/S4.24.2.1 SMI-Jalousie-/ Rollladenaktor, LoVo, 4-fach, REG
Der SMI Jalousie-/Rollladenaktor ist ein Reiheneinbaugerät zum Einbau in den Verteiler. Über die integrierte SMI Schnittstelle können vier unabhängige Gruppen mit jeweils bis zu vier SMI LoVo Jalousie- und/oder Rollladenantrieben über KNX gesteuert werden.
Für den Betrieb über die manuellen Bedientasten und über ABB i-bus KNX muss das Gerät an eine 230 V AC-Hilfsspannung angeschlossen werden.
Mit den Bedientasten auf der Frontseite des Gerätes kann der Behang manuell auf- und abgefahren sowie gestoppt und schrittweise verstellt werden. Dabei zeigen die LEDs die aktuelle Fahrtrichtung bzw. die aktuelle Position an.
Spezifikationen
KNX-Busspannung: 21…32V DC über KNX
Stromaufnahme, Bus: < 12mA
Leistungsaufnahme: maximal 250mW
Leistungsaufnahme 230 V AC: maximal 2W
Verlustleistung: maximal 1,8W
Schutzart: IP 20

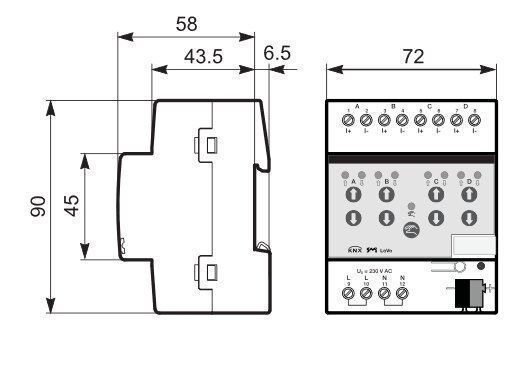

Abmessungen
90 x 72 x 64,5mm
Einbautiefe in 64,5mm
Der SMI Jalousie-/Rollladenaktor ist ein Reiheneinbaugerät zum Einbau in den Verteiler. Über die integrierte SMI Schnittstelle können vier unabhängige Gruppen mit jeweils bis zu vier SMI LoVo Jalousie- und/oder Rollladenantrieben über KNX gesteuert werden.
Für den Betrieb über die manuellen Bedientasten und über ABB i-bus KNX muss das Gerät an eine 230 V AC-Hilfsspannung angeschlossen werden.
Mit den Bedientasten auf der Frontseite des Gerätes kann der Behang manuell auf- und abgefahren sowie gestoppt und schrittweise verstellt werden. Dabei zeigen die LEDs die aktuelle Fahrtrichtung bzw. die aktuelle Position an.
Spezifikationen
KNX-Busspannung: 21…32V DC über KNX
Stromaufnahme, Bus: < 12mA
Leistungsaufnahme: maximal 250mW
Leistungsaufnahme 230 V AC: maximal 2W
Verlustleistung: maximal 1,8W
Schutzart: IP 20
Abmessungen
90 x 72 x 64,5mm
Einbautiefe in 64,5mm
Produktart
Bussystem-Jalousieaktor
