THPG 100612 Systemabdeckung Außenteil vollflächig Weißglas

THPG

Beschreibung

Produktinformationen "THPG 100612 Systemabdeckung Außenteil vollflächig Weißglas"

Systemabdeckung Außenteil vollflächig Weißglas

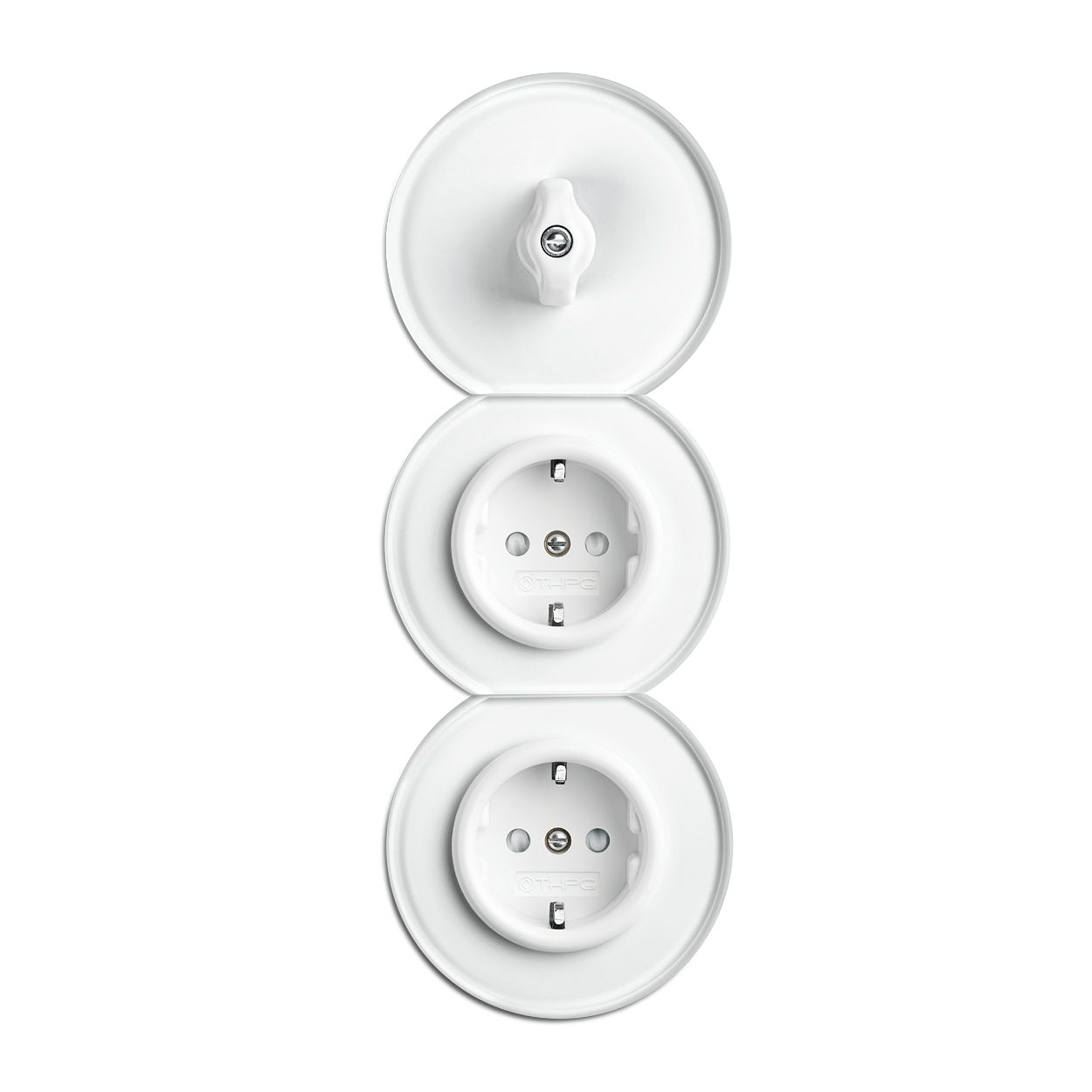

· Zur Montage von Doppel- oder Mehrfachkombinationen von THPG-Drehschaltern aus dem Glasschaltersystem

· für eine 3-fach-Komnination wird ein Mittelrahmen z.B. mit zwei Endrahmen kombiniert.

· für eine 2-fach-Kombination : 2x Endrahmen

Spezifikationen

Durchmesser: 82mm

Farbe: transparent

Material: Glas

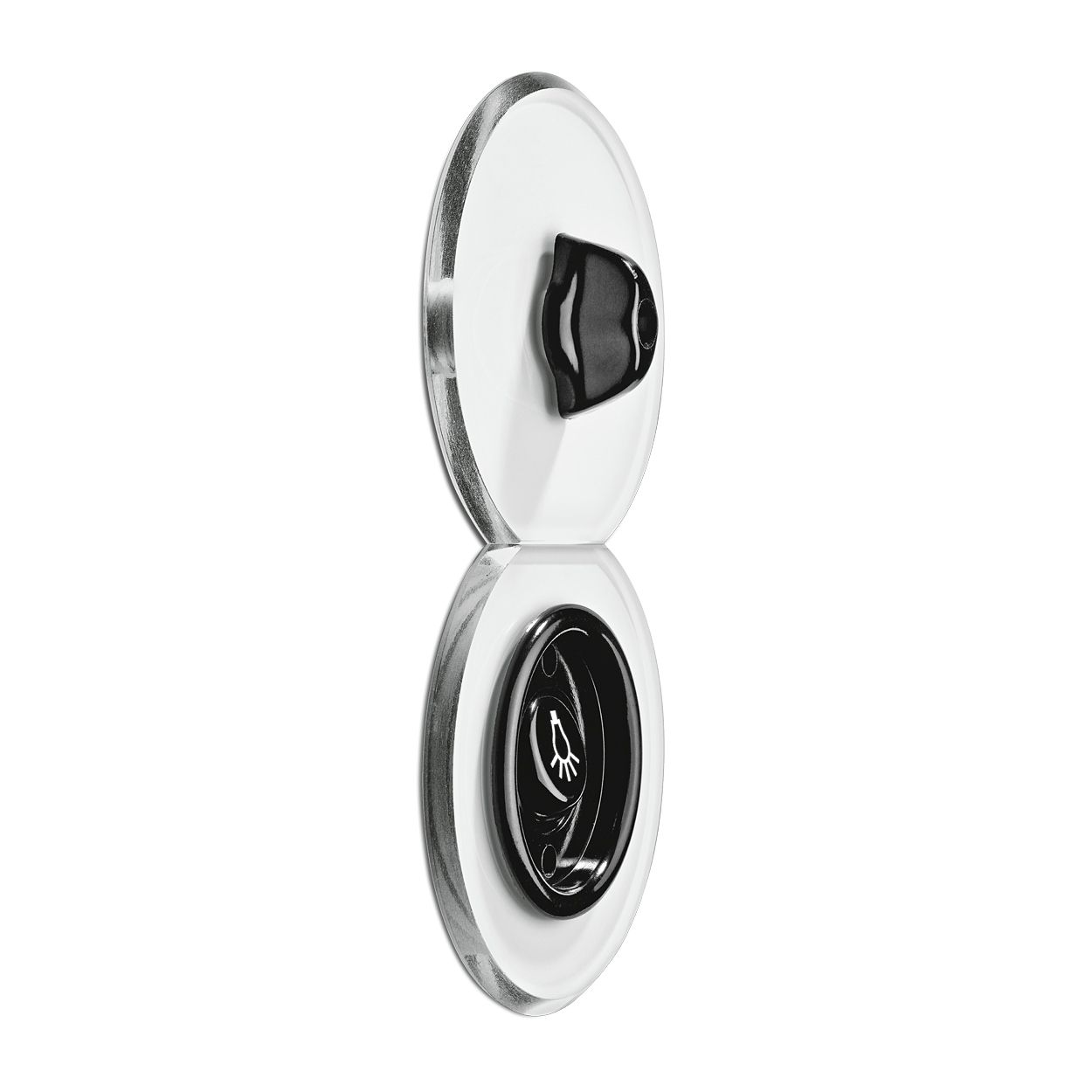

Die Glasscheiben sind 4 mm dick und thermisch gehärtet. Die verwendete Glassorte Optiwhite empfiehlt sich gegenüber ähnlichen Abdeckungen durch eine überragende Transparenz. Optisch werden Sie die Abdeckungen also fast nicht wahrnehmen.

Bei der Montage ist auf ein genaues Mittenmaß von 71 mm zu achten.

Montagehinweis:

Der Elektriker installiert das Innenleben und den mitgelieferten Plexiglasring.

Die Hohlwanddosen werden am besten mit einem Hohlwandfräser mit Randversenker montiert, so daß die Plexiglasscheibe mit einer Dicke von 1 mm bündig mit der Wand abschließt.

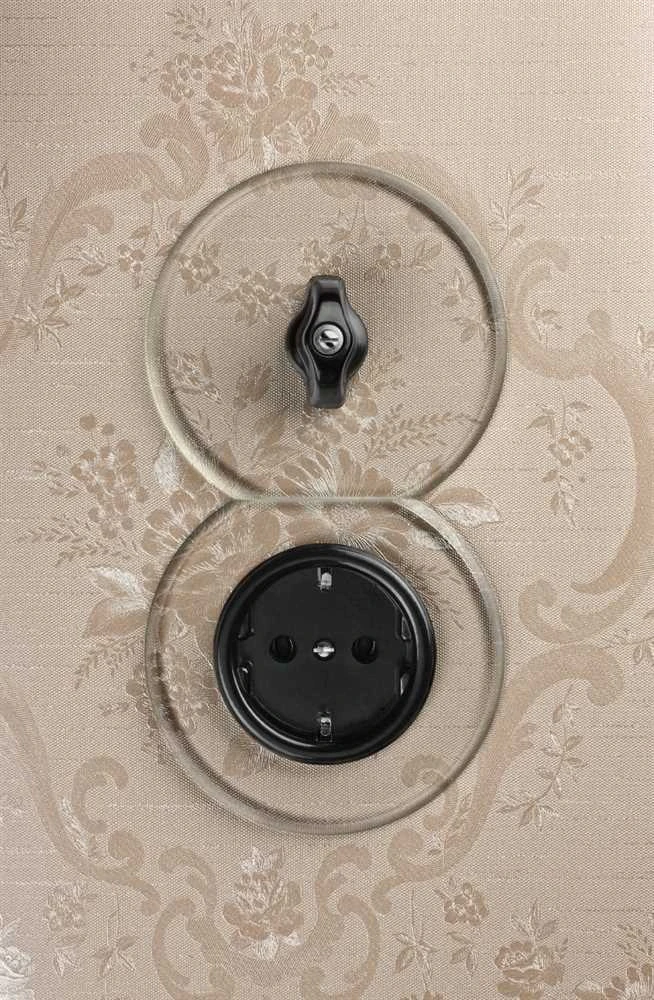

Danach kann über den fertig angeschlossenen Schalter tapeziert werden.Die Tapete sollte dabei maximal 0,5 mm dick sein, um alle Vorschriften und Normen des VDE einzuhalten.

Zusätzlich liegen den Glasabdeckungen Schablonen aus weißer Pappe bei, die paßgenau direkt unterhalb der Glasabdeckung eingesetzt werden können. Die Schablonen können mit Tapete beklebt oder in der gewünschten Wandfarbe gestrichen werden.

Nach einer möglichen Demontage der Schalter (z.B. zur technischen Prüfung) gewährleisten sie auch, daß das ursprünglich einheitliche Erscheinungsbild mit der Wand gewahrt bleibt.

Zuletzt werden die Knebel der Drehschalter angebracht.
