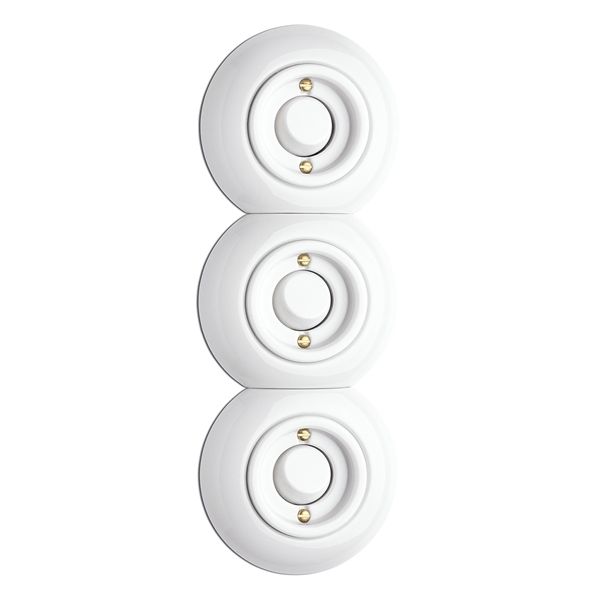

THPG 173087 Systemabdeckung Mittelteil Porzellan, weiß

THPG

Beschreibung

Produktinformationen "THPG 173087 Systemabdeckung Mittelteil Porzellan, weiß"

Systemabdeckung Mittelteil Porzellan

· Zur Montage der Komponenten mit Zentraleinsatz

· geeignet für Steckdosen, Dimmer, Drehschalter, Wippschalter und -taster

· Mit diesem Mittelrahmen + 2 Endrahmen eine 3-fach- oder 4-fach-Kombination installiert werden.

Spezifikationen

Durchmesser: 82 mm

Material: Porzellan

Farbe: weiß

Dieser Rahmen kann nicht verwendet werden:

für Datendosen,

für Telefon- und Antennensteckdosen,

für Lautsprecherdosen

und für Audiodosen

Prüfen Sie am besten vor Bestellung, an welcher Stelle welches Gerät verbaut werden soll, damit Sie den richtigen Rahmen für das entsprechende Gerät bestellen.

Montagebeispiel:

Endrahmen 173089 + Mittelrahmen 173087 + Endrahmen 173089 = Telefon/ Steckdose/ Antenne

Endrahmen 173088 + Mittelrahmen 173087 + Endrahmen 173089 = Drehschalter/ Steckdose/ Antenne

Montagehinweis: Die Abstände der Einsätze in allen Mehrfach- und Systemabdeckungen entsprechen dem Normabstand von 71 mm und können bei bestehenden Installationen problemlos verwendet werden. Das Schaltersystem passt selbstverständlich in die handelsüblichen, genormten Unterputzdosen (z. B. von Kaiser).

Bei der senkrechten oder waagerechten Montage mehrerer Geräte in Einzelabdeckungen empfehlen wir aus optischen Gründen ein Stichmaß von 91 mm.

Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
