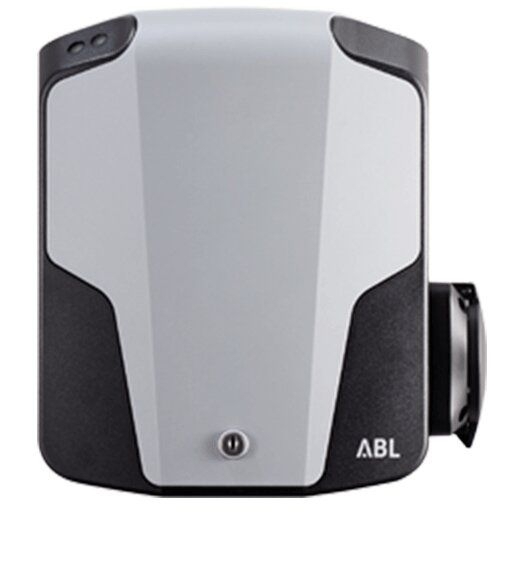

B-Ware - ABL 1W2221 Wallbox eMH1, 22kW, mit Ladesteckdose Typ 2, schwarz
ABL 1W2221 Wallbox eMH1 22 kW mit Ladesteckdose Typ 2
Ladestation zur Wandmontage mit integrierter Typ 2 Ladesteckdose gemäß IEC 62196-2 für den Anschluss optionaler Ladekabel. Robustes Gehäuse nach IP54 für den Einsatz im Innen- und geschützten Außenbereich mit integrierter Schutz- und Überwachungstechnik.
· Integrierte Typ 2 Steckdose mit Verriegelung gemäß IEC 62196-2
· Elektronische DC-Fehlerstromerkennung ≥ 6 mA
· Temperaturüberwachung mit gestufter Reduzierung des Ladestroms
· Abschließbare Frontblende mit integriertem FI-Schutzschalter
Spezifikationen
Hersteller: ABL
Modell: 1W2221
Serie: eMH1
Ladeleistung: 22 kW
Spannungsversorgung: 400 V
Bemessungsstrom: 32 A
Netzfrequenz: 50 Hz
Netzanschluss: 5 x 6 mm²
Vorsicherung: 32 A - C-Charakteristik - bauseits erforderlich
Anschlusstechnik: Typ 2 Kupplung gemäß IEC 62196-2
Kabellänge: ca. 6,35 m
RCCB: Typ A - 30 mA
DC-Fehlerstromerkennung: elektronisch - ≥ 6 mA
Installationsschütz: 4-polig
Welding Detection: Abschaltung bei Schützverschweißung
Ladecontroller: EVCC2
Anzeige: LED-Statusanzeige
Schnittstelle: RS485
Schutzklasse: I
Schutzart: IP54
Überspannungskategorie: III
Umgebungstemperatur Betrieb: -30 °C bis 50 °C
Umgebungstemperatur Lagerung: -30 °C bis 85 °C
Relative Luftfeuchte: 5 % bis 95 % - nicht kondensierend
Material Gehäuse: ABS-Kunststoff
Material Frontblende: ASA-Kunststoff - UV-beständig
Montageart: Wandmontage
Lieferumfang: Montageanleitung - 2 Schlüssel - Montageset - Bohrschablone
Anschlussfertig montiert und einzelstückgeprüft!
Bitte beachten Sie, dass der Hersteller seine Produktion umgestellt hat und es daher in vereinzelten Fällen zu unterschiedlichen Coverfarben kommen kann. Die Version 2022 wird zukünftig in schwarz geliefert.
ABL 1W2221 Wallbox eMH1 22 kW mit Ladesteckdose Typ 2
Ladestation zur Wandmontage mit integrierter Typ 2 Ladesteckdose gemäß IEC 62196-2 für den Anschluss optionaler Ladekabel. Robustes Gehäuse nach IP54 für den Einsatz im Innen- und geschützten Außenbereich mit integrierter Schutz- und Überwachungstechnik.
· Integrierte Typ 2 Steckdose mit Verriegelung gemäß IEC 62196-2
· Elektronische DC-Fehlerstromerkennung ≥ 6 mA
· Temperaturüberwachung mit gestufter Reduzierung des Ladestroms
· Abschließbare Frontblende mit integriertem FI-Schutzschalter
Spezifikationen
Hersteller: ABL
Modell: 1W2221
Serie: eMH1
Ladeleistung: 22 kW
Spannungsversorgung: 400 V
Bemessungsstrom: 32 A
Netzfrequenz: 50 Hz
Netzanschluss: 5 x 6 mm²
Vorsicherung: 32 A - C-Charakteristik - bauseits erforderlich
Anschlusstechnik: Typ 2 Kupplung gemäß IEC 62196-2
Kabellänge: ca. 6,35 m
RCCB: Typ A - 30 mA
DC-Fehlerstromerkennung: elektronisch - ≥ 6 mA
Installationsschütz: 4-polig
Welding Detection: Abschaltung bei Schützverschweißung
Ladecontroller: EVCC2
Anzeige: LED-Statusanzeige
Schnittstelle: RS485
Schutzklasse: I
Schutzart: IP54
Überspannungskategorie: III
Umgebungstemperatur Betrieb: -30 °C bis 50 °C
Umgebungstemperatur Lagerung: -30 °C bis 85 °C
Relative Luftfeuchte: 5 % bis 95 % - nicht kondensierend
Material Gehäuse: ABS-Kunststoff
Material Frontblende: ASA-Kunststoff - UV-beständig
Montageart: Wandmontage
Lieferumfang: Montageanleitung - 2 Schlüssel - Montageset - Bohrschablone
Anschlussfertig montiert und einzelstückgeprüft!
Bitte beachten Sie, dass der Hersteller seine Produktion umgestellt hat und es daher in vereinzelten Fällen zu unterschiedlichen Coverfarben kommen kann. Die Version 2022 wird zukünftig in schwarz geliefert.
Produktart
Ladestation E-Mobility
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
ABL GmbH
Albert-Büttner-Straße 11
91207 Lauf
Deutschland
info@abl.deAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
