Merten CCT99100 Universal LED Dimmermodul, Merten Antique / Artec / Trancent, schwarz

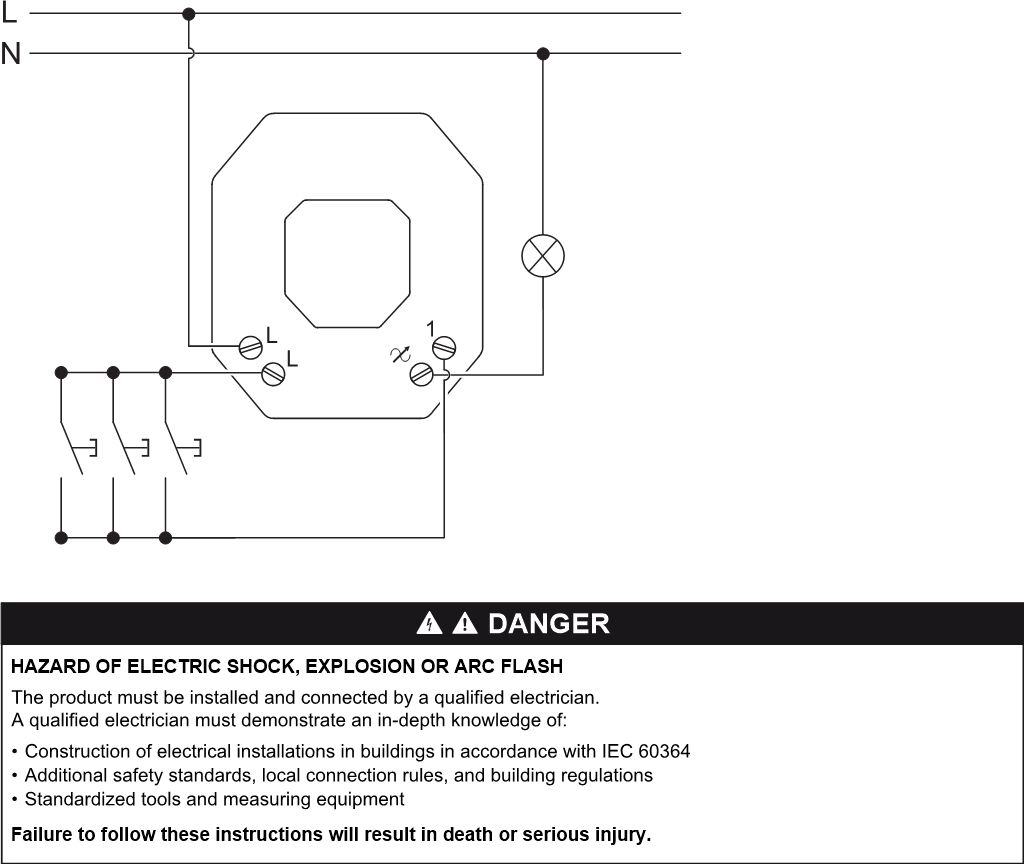

Mit Schraubklemmen. Für ohmsche, induktive oder kapazitive Lasten, z. B. dimmbare LED-Lampen, Glühlampen, dimmbare gewickelte Trafos oder elektronische Trafos. (Phasenanschnitt oder Phasenabschnitt). Das Universal Dimmermodul erkennt automatisch die angeschlossene Last. Es wird mit mechanischen Tastern im Parallelbetrieb angesteuert.

Schaltleistung

LED Lampen:

• 4-100 VA (RC-Modus)
• 4-20 VA (RL-LED-Modus)

Glühlampen:

• 5-200 W.

Halogenlampen:

• 5-150 W (230 V)
• 5-200 VA (NV mit dimmbarem gewickeltem Trafo)
• 5-200 VA (NV mit dimmbarem. elektronischem Trafo).

• Neutralleiter: nicht erforderlich
• Absicherung: 16 A Leitungsschutzschalter

Eigenschaften

• kurzschlussfest
• überlastfest
• überhitzungsfest
• Softstart
• Memory-Funktion
• automatische. Lasterkennung
• Min. / Max. Begrenzung einstellbar
• Betriebsart RL-LED-Modus einstellbar
• Farbe: schwarz

Hinweise:

1. Keine Mischlasten anschließen.

2. Beim Einbau des Dimmermoduls in Kombination mit einem Taster ist eine tiefe (60er) Installationsdose. zu verwenden.

3. Informationen zum Thema Dimmen von LED Leuchtmittelnerhalten. Sie im Internet unter Schneider-Electric Dimmertest. http://schneider-electric.dimmer-test.com.

Spezifikationen

Zusammenstellung: Basiselement mit Komplettgehäuse

Bedienungsart: sonstige

Anzahl der Einheiten: 1

App-Steuerung über Bluetooth: nein

Dimmung Phasenanschnitt: ja

Dimmung Phasenabschnitt: ja

Seriendimmer: nein

Lastart: universal und LED Retrofit

Nebenstelleneingang: ja

Lichtwertspeicher: ja

Verwendbar mit Taste: ja

Verwendbar mit Bewegungsmelder: nein

Verwendbar mit Präsenzmelder: nein

Verwendbar mit Zeitschalter/Timer: nein

Verwendbar mit Funktaste: nein

Verwendbar mit IR-Taste: nein

Min. Helligkeit steuerbar: ja

Montageart: Unterputz

Befestigungsart: sonstige

Werkstoff: sonstige

Werkstoffgüte: sonstige

Halogenfrei: ja

Oberflächenschutz: unbehandelt

Ausführung der Oberfläche: matt

Farbe: grau

Transparent: nein

Geeignet für Schutzart (IP): IP20

Schlagfestigkeit: IK02

Nennspannung: 230 V

Frequenz: 50 Hz

Nennleistung ohmsche Last: 200 W

Nennleistung induktive Last: 200 VA

Nennleistung kapazitive Last: 200 VA

Max. Schaltleistung LED: 100 W

Leistungsaufnahme: 150 W

Anschlussart: Schraubklemme

Aderquerschnitt: 2,5 mm²

Min. Tiefe der Gerätedose: 40 mm

Kompatibel mit Apple HomeKit: nein

Kompatibel mit Google Assistant: nein

Kompatibel mit Amazon Alexa: nein

IFTTT-Unterstützung verfügbar: nein

Dimensionen

Abmessungen: 45 x 40 x 21 (HxBxT).
