Beschreibung
Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen.

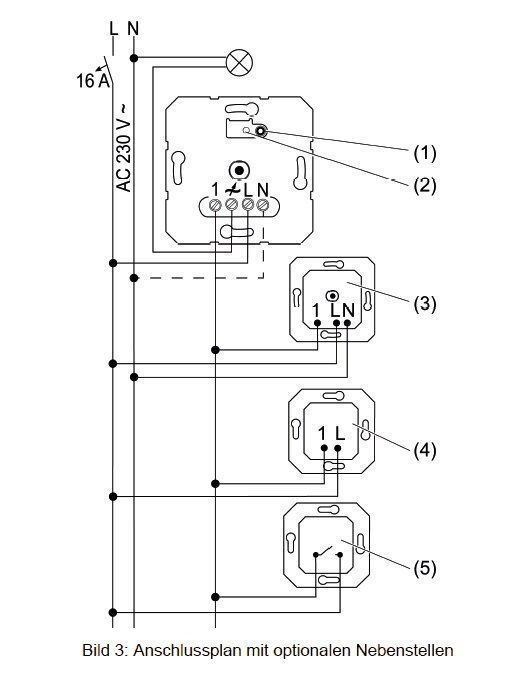

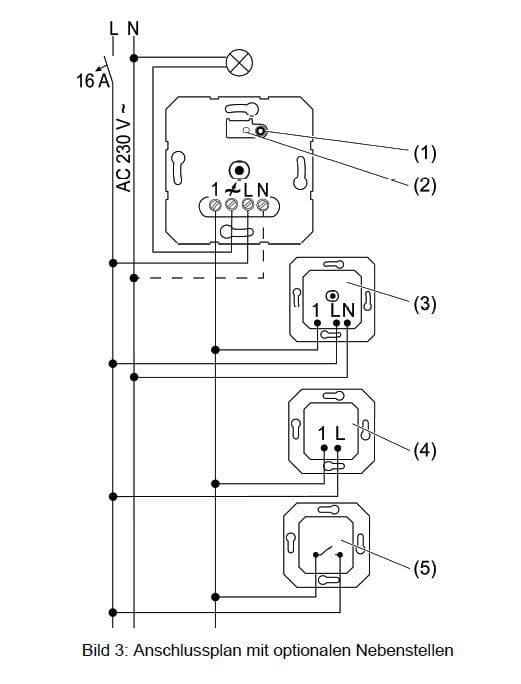

Anschluss von Nebenstellen möglich
Montage in Gerätedose nach DIN 49073.
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips (Phasenan- oder Phasenabschnitt).
Anzeige der eingestellten Betriebsart mittels LED.
Lampenschonendes Einschalten.
Einschalthelligkeit dauerhaft speicherbar.
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit.
Minimalhelligkeit einstellbar.
Elektronischer Kurzschlussschutz.
Elektronischer Übertemperaturschutz.
Betrieb mit und ohne Neutralleiter-Anschluss.
Nennspannung: AC 230 V, 50/60 Hz
Stand-by: max. 0,35 W
Anschlussleistung bei 25 °C
HV-LED-Lampen (Phasenanschnitt): typ. 3 bis 100 W
HV-LED-Lampen (Phasenabschnitt): typ. 3 bis 200 W
Kompaktleuchtstofflampe: typ. 3 bis 100 W
Glühlampen: 20 bis 420 W
HV-Halogen: 20 bis 420 W
Gira Tronic-Trafos: 20 bis 420 W
elektronischer Trafo mit NV-LED: typ. 20 bis 100 W
gewickelter Trafo: 20 bis 420 VA
gewickelter Trafo mit NV-LED: typ. 20 bis 100 VA
Einbautiefe: 24 mm
Umgebungstemperatur: -5 °C bis +45 °C
Leitungslänge Nebenstelle: max. 100 m
Leitungslänge Last: max. 100 m
Anzahl Nebenstellen:
Drehdimmer-Nebenstelle: 5
unbeleuchtete mechanische Taster: unbegrenzt
Nebenstelleneinsatz 2-Draht: unbegrenzt
Grundsätzlich ist der Betrieb des Dimmers ohne Anschluss des Neutralleiters möglich, einige LED- und CFLi-Leuchtmittel machen zur Vermeidung von Flackererscheinungen jedoch den Neutralleiter-Anschluss erforderlich.
Beim Betrieb ohne Neutralleiter erhöht sich die Mindestlast für Glühlampen, HV-Halogen, Gira Tronic-Trafos und gewickelte Trafos auf 50 W.
In Kombination mit Leistungszusätzen keine HV-LED- oder Kompaktleuchtstofflampen anschließen.
Elektronische Trafos und Vorschaltgeräte für LED-Leuchtmittel können in dem vom Hersteller angegebenen Dimmverfahren betrieben werden.
Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu reduzieren.
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
