Gira 0213255 Abdeckrahmen 3-fach für flachen Einbau, Gira E2, Farbe alu
Mithilfe der Gira Gerätedose kann das Schalterprogramm Gira E2 flach auf die Wand installiert werden.
Abmessung 3-fach-Rahmen: 230,4 x 87,8 mm

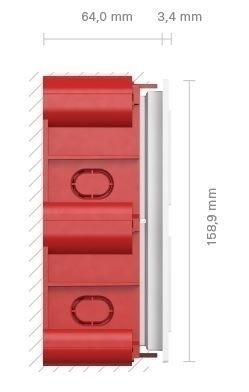

Wandaufbau flach: 3,4 mm
für die senkrechte und waagerechte Montage
Für die Hohlwand-Montage z.B. in einem flexiblen Wandsystem lässt sich die Gerätedose direkt in die Wand versenken.
Rechteckigen Ausschnitt anfertigen (Schablone liegt bei).
E22 Gerätedose 289800 einsetzen, ausrichten und mit Krallen verschrauben (Befestigung wie bei einer marktüblichen Hohlwanddose).
Geräte und Abdeckrahmen in bekannter Weise montieren. Die Gerätedose besitzt keine Leitungsrückhaltung.
Für die Unterputz-Montage in Mauerwerk wird die Gerätedose in eine Unterputz-Dose eingesetzt und diese in die Wand eingelassen.
Rechteckigen Ausschnitt anfertigen (z.B. mit Schlitzfräse / Stemmhammer, Bohrkrone / Stemmhammer, Meißel).

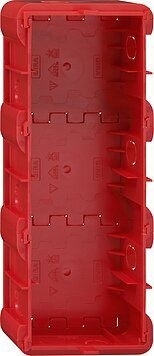

Unterputz-Dose 289300 einsetzen, ausrichten und z.B. mit Gips fixieren.
Putzschutz einsetzen (liegt der Unterputz-Dose bei).
Verputzen der Wand.
Herausnehmen des Putzschutzes und Freischneiden der Öffnung.
Gerätedose einsetzen, ausrichten und mit Krallen verschrauben (Befestigung wie bei einer marktüblichen Hohlwanddose).
Geräte und Abdeckrahmen in bekannter Weise montieren. Die Gerätedose besitzt keine Leitungsrückhaltung.
Mithilfe der Gira Gerätedose kann das Schalterprogramm Gira E2 flach auf die Wand installiert werden.
Abmessung 3-fach-Rahmen: 230,4 x 87,8 mm
Wandaufbau flach: 3,4 mm
für die senkrechte und waagerechte Montage
Für die Hohlwand-Montage z.B. in einem flexiblen Wandsystem lässt sich die Gerätedose direkt in die Wand versenken.
Rechteckigen Ausschnitt anfertigen (Schablone liegt bei).
E22 Gerätedose 289800 einsetzen, ausrichten und mit Krallen verschrauben (Befestigung wie bei einer marktüblichen Hohlwanddose).
Geräte und Abdeckrahmen in bekannter Weise montieren. Die Gerätedose besitzt keine Leitungsrückhaltung.
Für die Unterputz-Montage in Mauerwerk wird die Gerätedose in eine Unterputz-Dose eingesetzt und diese in die Wand eingelassen.
Rechteckigen Ausschnitt anfertigen (z.B. mit Schlitzfräse / Stemmhammer, Bohrkrone / Stemmhammer, Meißel).
Unterputz-Dose 289300 einsetzen, ausrichten und z.B. mit Gips fixieren.
Putzschutz einsetzen (liegt der Unterputz-Dose bei).
Verputzen der Wand.
Herausnehmen des Putzschutzes und Freischneiden der Öffnung.
Gerätedose einsetzen, ausrichten und mit Krallen verschrauben (Befestigung wie bei einer marktüblichen Hohlwanddose).
Geräte und Abdeckrahmen in bekannter Weise montieren. Die Gerätedose besitzt keine Leitungsrückhaltung.
Produktart
Abdeckrahmen
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
Gira Giersiepen GmbH & Co. KG
Dahlienstraße 12
42477 Radevormwald
Deutschland
info@gira.deAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Gira 0213255 Abdeckrahmen 3-fach für flachen Einbau, Gira E2, Farbe alu
24,66 €*
% UVP 45,21 €* (45.45% gespart)
