Elso ELG745000 Zentralanzeigemodul mit Zentralplatte mit Display und Ruf-/Abstelltaster, Sigma Care/Joy

Das Zentralanzeigemodul mit Sensortasten und Display dient als zentrale Anzeige- und Überwachungseinheit zur Meldung von Ausfällen und Störungen. Eine optische und akustische Signalisierung wird an einem sichtbar montierten Zimmermodul außerhalb des Raumes angezeigt. Das Zentralanzeigemodul kann auch als Einzelgerät verwendet werden.

Funktionen und Ausstattung:

· Rote Sensortaste mit LED als Ruftaster

· Grüne Sensortaste mit LED als Anwesenheits-/Abstelltaste.

· Zwei Navigationstasten (grau) zur menügeführten Auswahl der Funktionsprogramme

· Display für Ruf- und Zustandsanzeigen der Anlage

· Integrierter Tongeber, der. als akustische Rufnachsendung bei markierter Personalanwesenheit dient

· Anschlussmöglichkeiten weiterer Anzeigeeinheiten über den Systembus als Parallelanzeige (Richtungssignalleuchte RLE, LI735480)

· Ausgang zum Anschluss externer Komponenten, z. B. Relais oder Leuchte. Die Funktionen Störung und Ruf sind parametrierbar.

Anzeigefunktionen:

Zimmerrufe / Notrufe / WC-Rufe / Störmeldungen / Ausfallmeldungen

· Betriebsspannung: DC 24 V ± 10 %

· Stromaufnahme: 60 mA

· Tongeber: 50-55 dB(A) in 2 m Entfernung

· Anschlussklemme: Steckklemme, 8-polig, 2 Leiter je Pol

· Leitungstyp: J-Y(St)Y, 2 x 2 x 0,8 mm

· Bedienelemente: 2 Sensortasten, 2 Navigationstasten.

· Anzeigeelemente: 2 LEDs, OLED-Display mit 2x16 Zeichen

· Schutzart: IP20

Schalter-Design: Joy

Hinweise:

1. Die Montage erfolgt auf einer 60er Unterputzu-Dose oder Aufputz-Rahmen/Gehäuse.

2. Bei Verwendung in den Designs ELSO Fashion/Riva/Scala ist ein zusätzlicher Adapterrahmen (siehe Zubehör) erforderlich.

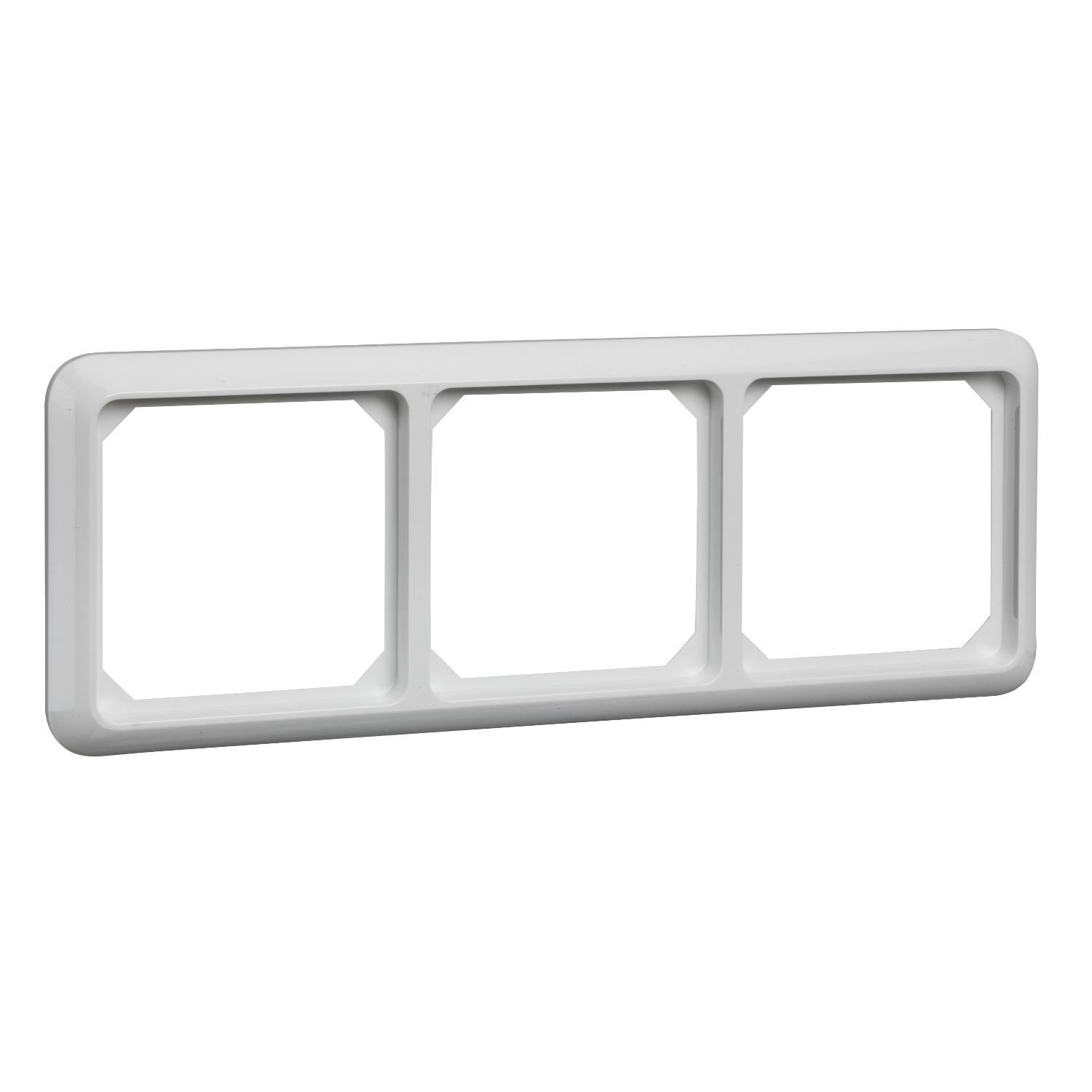

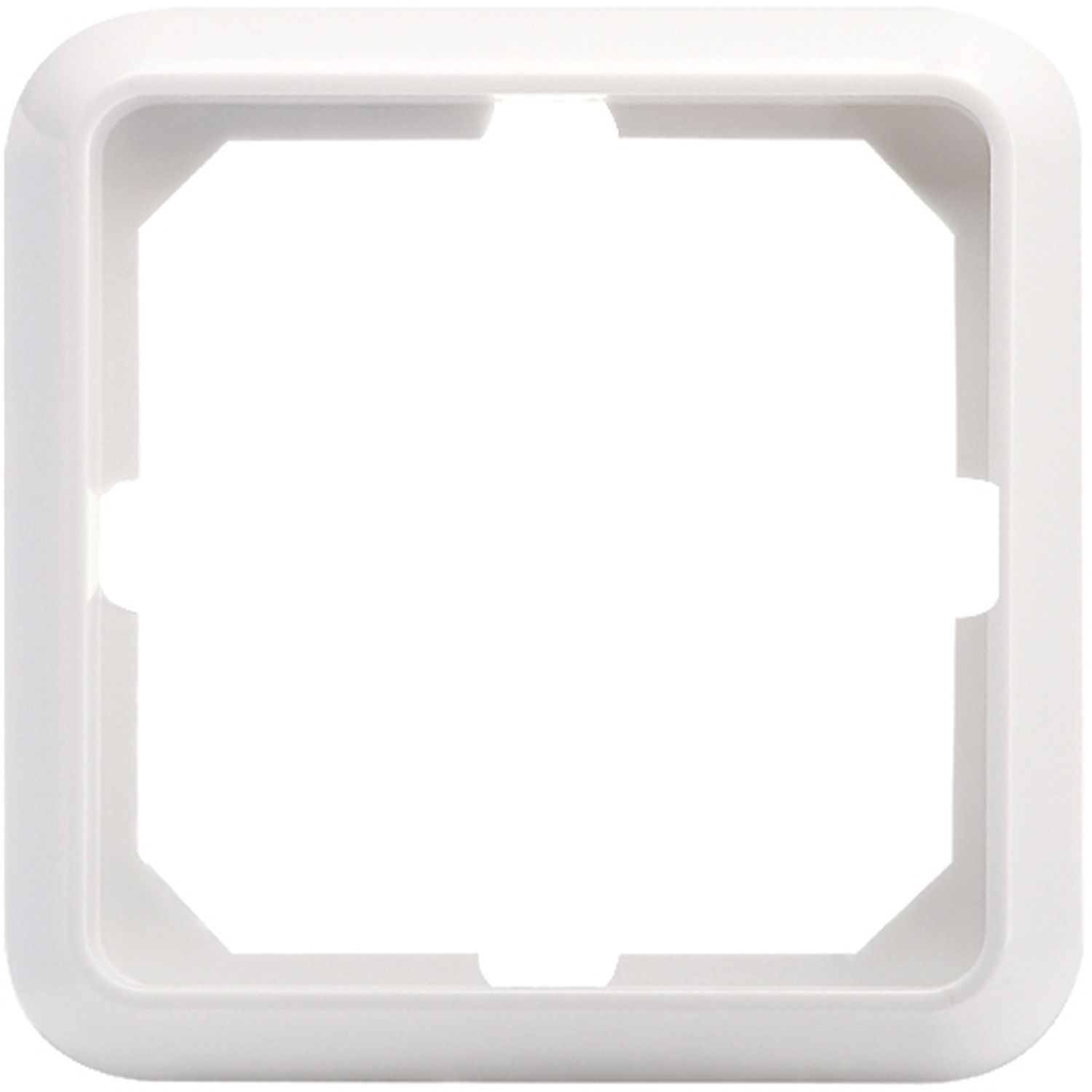

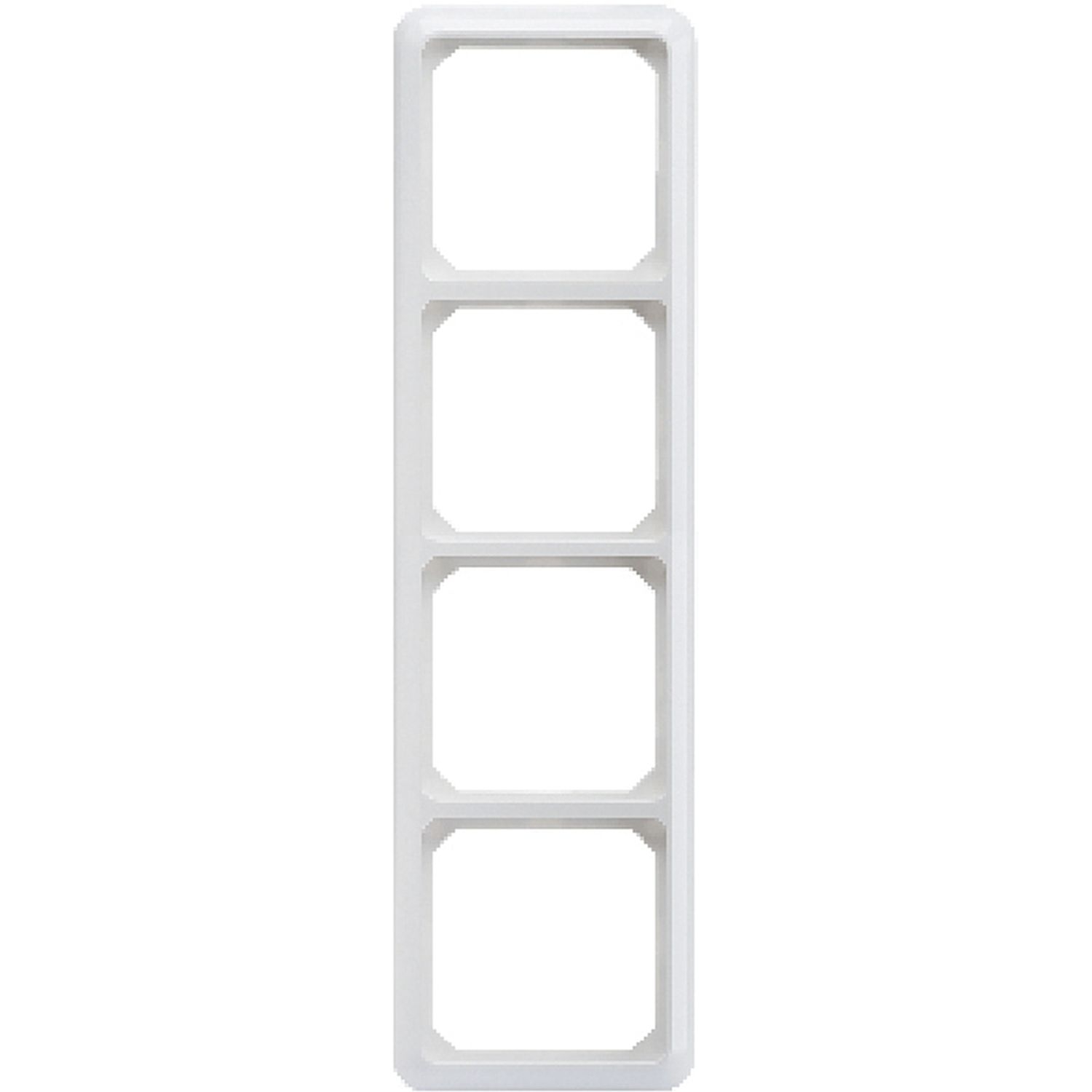

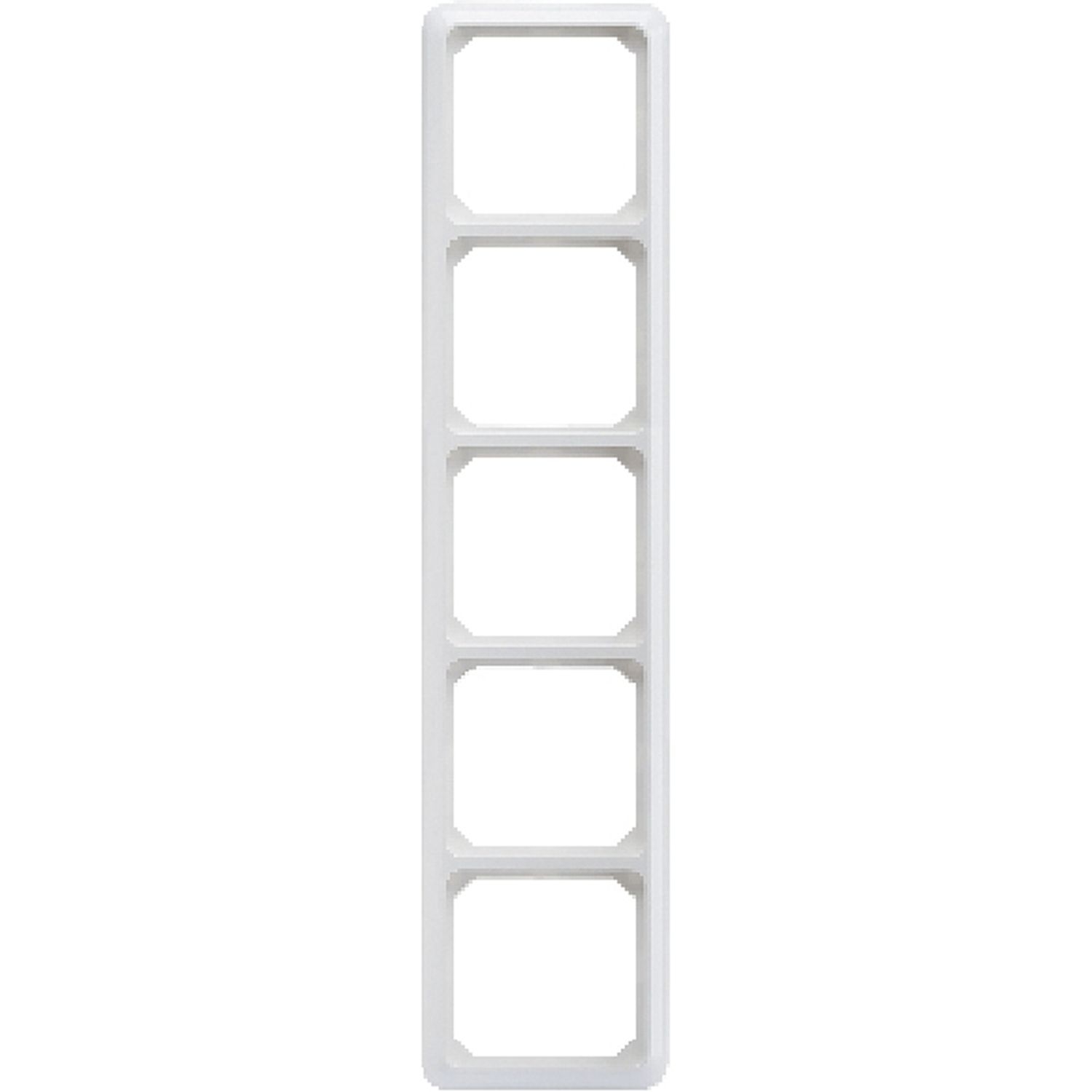

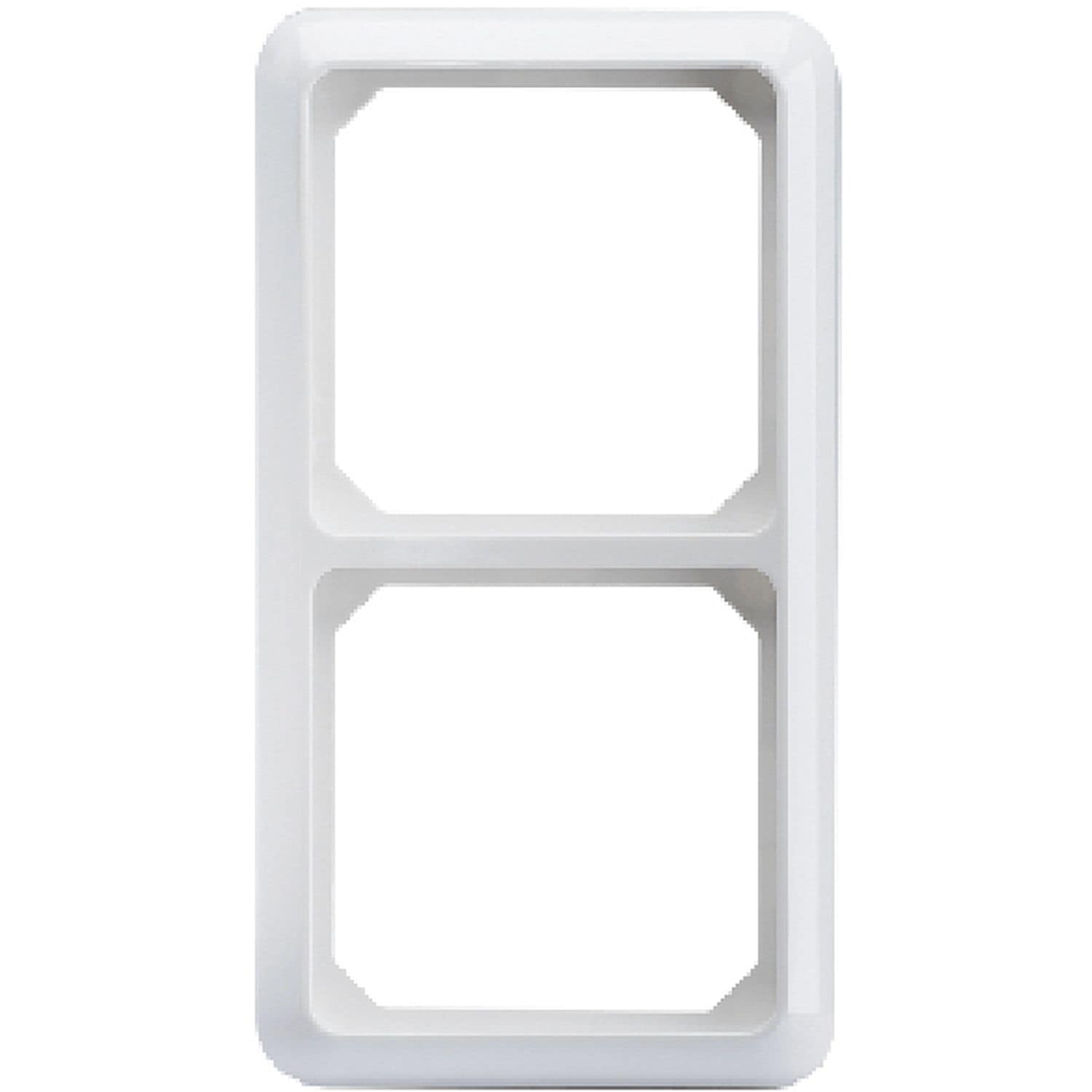

3. Bitte Rahmen ELSO Joy oder ELSO Fashion Thermo bruchfest verwenden (siehe Zubehör).

Spezifikationen

Ausführung: Einstellkombination

Farbe: grau

Spannungsart: DC

Nennspannung DC: 24 V

Mit Trafo: nein

Schutzart (IP): IP20

Gerätebreite: 72 mm

Gerätehöhe: 72 mm

Gerätetiefe: 25 mm
