Busch-Jaeger 6701-101 Einbau-Schaltaktor WaveLine
Zum Schalten elektrischer Lasten per Funk.
Funktionen über Funk: EIN/AUS, Zeitschalter und Lichtszenensteuerung.
Funktionen über Nebenstelle: EIN/AUS, Zeitschalter und Funktelegramm senden.

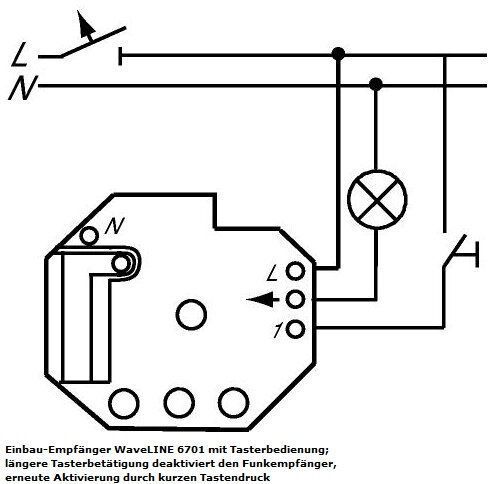

Bedienung über konventionelle Taster (2020 US, 2012/6 UK) möglich.
Betätigung der Nebenstelle (über konventionellen Taster) führt zum Schalten des Ausgangs und zum Senden eines Funktelegramms.
Betätigung der Nebenstelle in der Funktion EIN/AUS: Abwechselndes senden eines EIN/AUS-Telegramms.
Betätigung der Nebenstelle in der Funktion Zeitschalter: Senden eines EIN-Telegramms.
Für Busch-Wächter® WaveLINE 6747 AGM-xxx..
Für Wandsender Waveline 6731-xxx, 6732-xxx und 6733-xxx.
Für Handsender WaveLINE 6780.
Für Fenstermelder WaveLINE 6720-6x.
Für Universalmelder WaveLINE 6721-6x.
Kompatibel zu WaveLINE Medienkonverter TP-RF 6770.
Abschaltverzögerung: 5 s, 1-5-15 min. einstellbar.
Repeaterfunktion zur Reichweitenerhöhung aktivierbar.
Zum universellen An- oder Einbau.
3-Leiter-Anschlusstechnik (Neutralleiter erforderlich).
Zur Montage in (tiefe) Unterputzdosen nach DIN 49073-1.
Ansteuerbar über bis zu 32 Senderadressen.
Sende-/Empfangsfrequenz: 868 MHz.
Reichweite: ca. 100 m (Freifeld).
Bedienelemente: Einstellpotentiometer
Anzeigeelemente: Statusanzeige des Ausgangs über Leuchtdiode.
Nennspannung: 230 V~, +10 % / -10 %
Nennfrequenz: 50 Hz
Eingänge: 1
Abfragespannung: 230 V~, Tastimpuls, L-Leiter
Ausgänge: 1 Schließer, potenzialgebunden
Lastart: Ohmsche Last
Nennstrom: 10 A
Ausgangsspannung: 230 V~
Nennleistung: 2300 W
Lastart: kapazitiv
Nennstrom: 10 AX
Ausgangsspannung: 230 V~
Nennleistung: 2300 VA
Lastart: induktiv
Nennstrom: 10 A, cos φ0,6
Ausgangsspannung: 230 V~
Nennleistung: 2300 VA
Schutzart Gerät: IP 20
Temperaturbereich Gerät: -20 °C bis 45 °C
Maße (H x B x T): 47 mm x 48 mm x 22 mm
Einbautiefe: 25 mm
Montagehinweise:
Bei Montage im Außenbereich muss ein ausreichend wassergeschütztes APGehäuse verwendet werden.
Bei Montage in Gerätegehäusen z.B. Leuchten sind unbedingt die Angaben der Leuchtenhersteller zu beachten!
Die Antenne darf nicht verändert (verlängert / gekürzt) werden.
Die Montage des Funkempfängers in oder unter Metallgehäuse verhindert eine Funkübertragung.
Zum Schalten elektrischer Lasten per Funk.
Funktionen über Funk: EIN/AUS, Zeitschalter und Lichtszenensteuerung.
Funktionen über Nebenstelle: EIN/AUS, Zeitschalter und Funktelegramm senden.
Bedienung über konventionelle Taster (2020 US, 2012/6 UK) möglich.
Betätigung der Nebenstelle (über konventionellen Taster) führt zum Schalten des Ausgangs und zum Senden eines Funktelegramms.
Betätigung der Nebenstelle in der Funktion EIN/AUS: Abwechselndes senden eines EIN/AUS-Telegramms.
Betätigung der Nebenstelle in der Funktion Zeitschalter: Senden eines EIN-Telegramms.
Für Busch-Wächter® WaveLINE 6747 AGM-xxx..
Für Wandsender Waveline 6731-xxx, 6732-xxx und 6733-xxx.
Für Handsender WaveLINE 6780.
Für Fenstermelder WaveLINE 6720-6x.
Für Universalmelder WaveLINE 6721-6x.
Kompatibel zu WaveLINE Medienkonverter TP-RF 6770.
Abschaltverzögerung: 5 s, 1-5-15 min. einstellbar.
Repeaterfunktion zur Reichweitenerhöhung aktivierbar.
Zum universellen An- oder Einbau.
3-Leiter-Anschlusstechnik (Neutralleiter erforderlich).
Zur Montage in (tiefe) Unterputzdosen nach DIN 49073-1.
Ansteuerbar über bis zu 32 Senderadressen.
Sende-/Empfangsfrequenz: 868 MHz.
Reichweite: ca. 100 m (Freifeld).
Bedienelemente: Einstellpotentiometer
Anzeigeelemente: Statusanzeige des Ausgangs über Leuchtdiode.
Nennspannung: 230 V~, +10 % / -10 %
Nennfrequenz: 50 Hz
Eingänge: 1
Abfragespannung: 230 V~, Tastimpuls, L-Leiter
Ausgänge: 1 Schließer, potenzialgebunden
Lastart: Ohmsche Last
Nennstrom: 10 A
Ausgangsspannung: 230 V~
Nennleistung: 2300 W
Lastart: kapazitiv
Nennstrom: 10 AX
Ausgangsspannung: 230 V~
Nennleistung: 2300 VA
Lastart: induktiv
Nennstrom: 10 A, cos φ0,6
Ausgangsspannung: 230 V~
Nennleistung: 2300 VA
Schutzart Gerät: IP 20
Temperaturbereich Gerät: -20 °C bis 45 °C
Maße (H x B x T): 47 mm x 48 mm x 22 mm
Einbautiefe: 25 mm
Montagehinweise:
Bei Montage im Außenbereich muss ein ausreichend wassergeschütztes APGehäuse verwendet werden.
Bei Montage in Gerätegehäusen z.B. Leuchten sind unbedingt die Angaben der Leuchtenhersteller zu beachten!
Die Antenne darf nicht verändert (verlängert / gekürzt) werden.
Die Montage des Funkempfängers in oder unter Metallgehäuse verhindert eine Funkübertragung.
