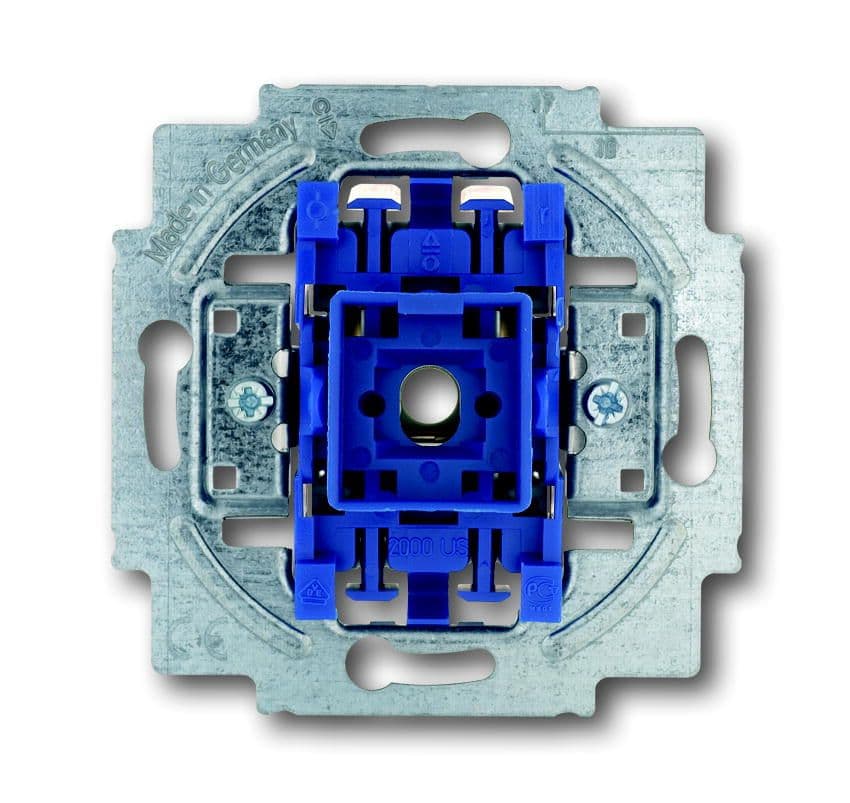

Busch-Jaeger 2000/7 US, Wippschalter-Einsatz Kreuz

Nennspannung: 250 V~

Nennstrom: 10 AX

IEC 60669-1

Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073, Teil 1, montieren.

Zum Schalten einer Lichtquelle von 3 verschiedenen Stellen aus. Dabei wird der Kreuzschalter in die Mitte der Kreuzschaltung gesetzt.Am Anfang und Ende der Schaltung benötigen Sie bei 3 Schaltstellen zwei Aus/Wechsel-Schalter ( Busch-Jaeger: 2000/6US)

Dieser Schaltereinsatz wird ohne Glimmlampe geliefert. Dieser muß separat bestellt werden.

Sie können in diesen Schalter eine Glimmlampe einsetzen, haben dann aber eine Dauerbeleuchtung.

beleuchtbar durch:

Glimmlampenelemente: ( siehe passendes Zubehör)

8350 ( 0,4 mA Stromaufnahme), 230V

8352 ( 1,0 mA Stromaufnahme), 230V

8353 ( 2,0 mA Stromaufnahme), 230V

Glühlampenelemte: ( siehe passendes Zubehör )

8337-1,  22 mA, 24V

8345-1, 40 mA, 12V

8344-1, 40 mA, 8V

LED-Beleuchtungseinsatz: ( siehe passendes Zubehör )

8380-10, 8380-12, 8380-17, 230 V, LED weiß, rot, blau, 0,5 mA Stromaufnahme

8382-10, 8382-12, 8382-17, 230 V, LED weiß, rot, blau, 1,0 mA Stromaufnahme

8383-10, 8383-12, 8383-17, 230 V, LED weiß, rot, blau, 2,0 mA Stromaufnahme

Je nach gewünschter Helligkeit der LEDs lassen sich wahlweise 0,5, 1,0 oder 2,0 mA anlegen.

Um Tasterschaltungen zu ermöglichen, ist die 0,5 mA-Variante vorgesehen. Dies erlaubt den Betrieb mehrerer LEDs in Tasterschaltungen parallel zum Relaiskontakt.

Die Helligkeitsstufen werden durch die Sockelfarbe gekennzeichnet, die LED-Farbe wird durch einen separaten Farbpunkt auf dem Sockel gekennzeichnet.
