Busch-Jaeger 6523 U-102 LED-Drehdimmer, 2 bis 100 W/VA, Phasen-AN/AB-Schnitt

Busch-Jaeger 6523 U-102 LED-Drehdimmer, 2 bis 100 W/VA, Phasen-AN/AB-Schnitt

Universaldimmer mit Umschaltmöglichkeit zwischen Phasenanschnitt und Phasenabschnitt für dimmbare Retrofit-LED-Leuchtmittel sowie konventionelle Leuchtmittel. Ausführung mit Drehbetätigung, Druckfolgewechselschalter und 2-Leiter-Anschlusstechnik ohne Neutralleiter.

· Umschaltbar zwischen Phasen-AN- und Phasen-AB-Schnitt

· Optimiert für dimmbare Retrofit-LED-Leuchtmittel

· Mischlastbetrieb LED und konventionelle Leuchtmittel möglich

· Kurzschlussfest und überlastsicher mit elektronischer Sicherung

Spezifikationen

Hersteller: Busch-Jaeger

Modell: 6523 U-102

Ausführung: LED-Drehdimmer

Bedienung: Drehbetätigung mit Druckfolgewechselschalter

Anschlusstechnik: 2-Leiter

Nennspannung: 230 V~ ±10 %

Nennfrequenz: 50/60 Hz

Nennleistung LED-Lasten: 2 bis 100 W/VA

Nennleistung Nicht-LED-Lasten: 10 bis 250 W/VA

Schutzart: IP20

Temperaturbereich: 0 °C bis 35 °C

Dimmverfahren: Phasen-AN-Schnitt und Phasen-AB-Schnitt

Kurzschlussschutz: elektronisch

Überlastschutz: elektronisch

Minimalhelligkeit: einstellbar

Beleuchtbar: ja

Geeignet für: Glühlampen, 230 V-Halogenlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren, dimmbare Halogen-Energiesparlampen

Mischlastbetrieb: LED und konventionelle Leuchtmittel

Montage: UP-Gerätedose nach DIN 49073 Teil 1

Anschlussklemme für Netzfreischalterkomponenten: vorhanden

Zentralscheibe: nicht im Lieferumfang

Nachfolgeartikel für 6523U

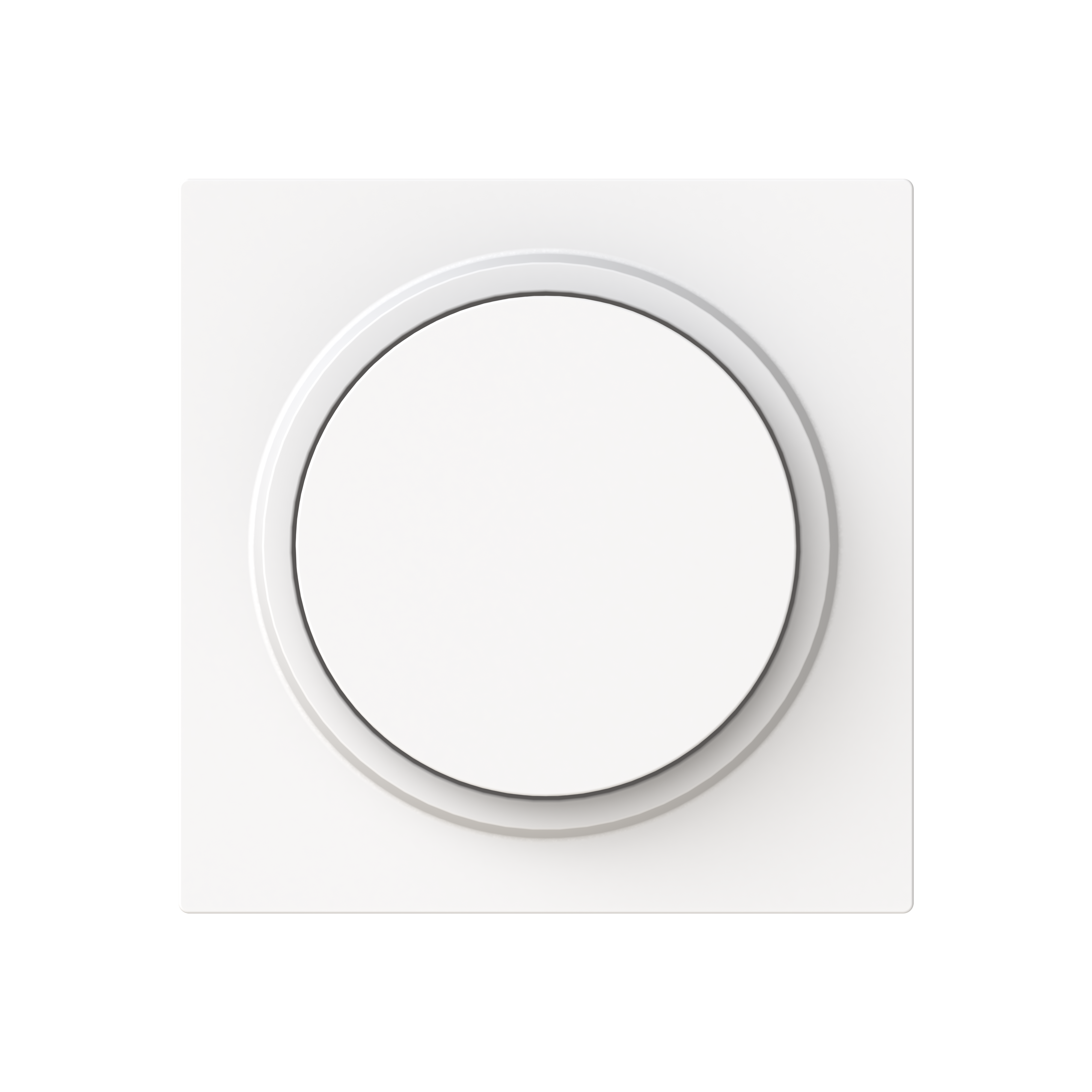

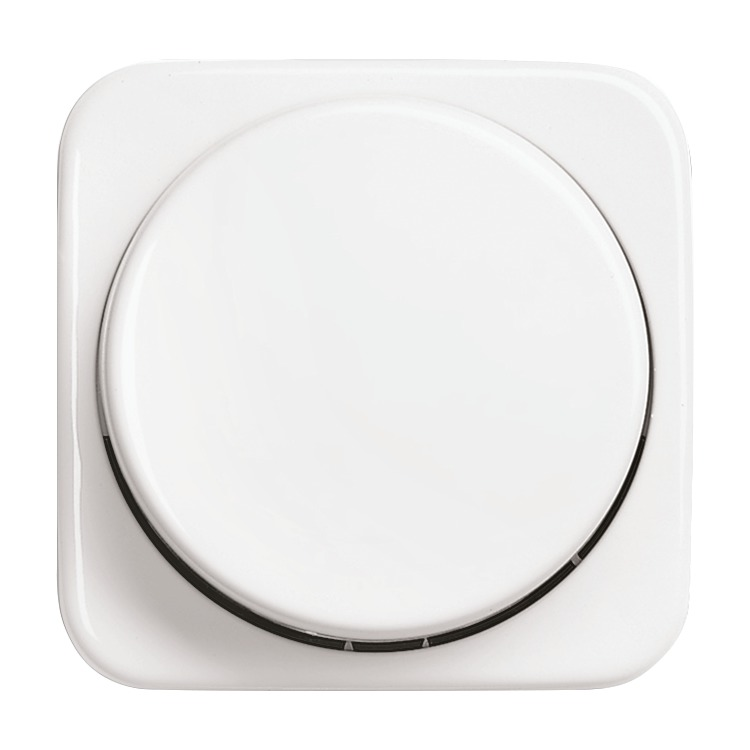

Ohne Zentralscheibe. eine passende Drehdimmerabdeckung aus einem Busch-Jaeger Schalterprogramm Ihrer Wahl, siehe Zubehör

Beleuchtbar durch Glimmlampe. (im Lieferumfang der Zentralscheibe)

Bei konventionellen Trafos ~20% Trafoverluste berücksichtigen

Bei elektronischen Trafos ~5% Trafoverluste berücksichtigen

Auch bei Wechselschaltungen einsetzbar

Mit Anschlussklemme für Netzfreischalterkomponenten

Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073, Teil 1, montieren

Verminderung der Anschlussleistung:

Der Dimmer erwärmt sich bei Betrieb, da ein Teil der Anschlussleistung als Verlustleistung in Wärme umgesetzt wird. Die angegebene Nennleistung ist für den Einbau des Dimmers in eine massive Steinwand ausgelegt.

Wird der Dimmer in eine Wand aus Gasbeton, Holz oder Gipskarton eingebaut, muss die maximale Anschlussleistung um 20 % reduziert werden.

Eine Verminderung der Anschlussleistung ist immer dann erforderlich, wenn mehrere Dimmer untereinander installiert sind oder andere Wärmequellen zu einer weiteren Erwärmung führen.

Angaben der Trafo-und Leuchtenhersteller beachten!
