Berker 85421700 DALI/DSI Steuereinsatz Unterputz mit integriertem Netzteil

DALI/DSI Steuereinsatz Unterputz mit integriertem Netzteil S.x/B.x/K.x/Q.x/R.x metall.

· automatische Erkennung von DALI-/DSI-Geräten

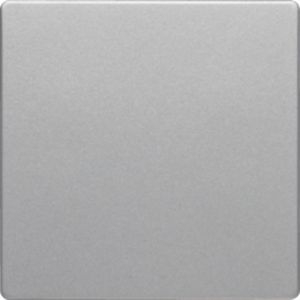

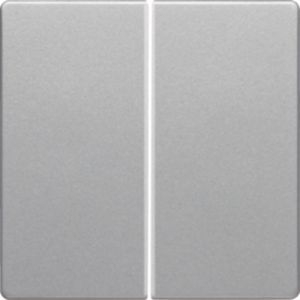

· Fernbedienung mit KNX-Funk Handsendern/Wandsendern in Kombination mit KNX-Funk Tasten

· Automatische Auswahl des Betriebsmodus (aktiv/passiv)

· liefert bei angeschlossener Netzspannung die Systemspannung für weitere DALI-Teilnehmer

· Einschalthelligkeit netzausfallsicher speicherbar

· zum Schalten und Steuern von EVG und Tronic-Trafo mit DALI/DSI-Schnittstelle

· mit elektronischem Kurzschluss- und Überlastschutz

· mit Nebenstelleneingang für Taster (Schließer)

· Steuerinformationen werden zentral an alle Teilnehmer im DALI/DSI-Netzwerk gesendet (Broadcast)

· keine leitende Verbindung zwischen Tragring und Spreizkrallen

· mit Schraubklemmen

· Bus-Kommunikation im Broadcast-Modus

Hinweis: Nicht für die Kombination mit anderen DALI-Steuerungen geeignet.

Betriebsspannung: 230 V AC

Ausgangsstrom: max. 40 mA

Leistungsaufnahme (Standby): < 0,4 W

Anzahl Nebenstellen: unbegrenzt

Anzahl DALI/DSI-Geräte, passiver Betrieb: max. 64

Anzahl DALI/DSI-Geräte, aktiver Betrieb: max. 20

Betriebstemperatur: -5…45 °C

Leitungslänge Nebenstellen: max. 100 m

Leitungslänge DALI bei 1,5 mm²: max. 300 m

Schraubklemmen (max.): 2 x 1,5/1 x 2,5 mm²

Einbautiefe: 32 mm

Spezifikationen

Montageart: Unterputz

Nennspannung: 16 V

Frequenz: 50 bis 60 Hz

Dimmung 1-10 V: nein

Dimmung DALI: ja

Dimmung DSI: ja

Dimmung Touch and Dim: ja

Dimmung mit Push-button: ja

Dimmung herstellerspezifisch: nein

Bedienungsart: Taste

Nebenstelleneingang: ja

Lichtwertspeicher: ja

Verwendbar mit Taste: ja

Verwendbar mit Bewegungsmelder: nein

Verwendbar mit Präsenzmelder: nein

Verwendbar mit Zeitschalter/Timer: nein

Verwendbar mit Funktaste: ja

Min. Tiefe der Gerätedose: 32 mm

Verwendbar mit IR-Taste: nein

Gerätebreite: 71 mm

Gerätehöhe: 71 mm

Gerätetiefe: 33,2 mm

Farbe: weiß
