TCS PVC2430-0010 1 Außenstation, Serie AVC, mit 3 Video-2-Draht-Türtelefone für 3 WE
- Aluminium
- 2-Draht
Von Experten. Für Ihr Projekt.
Ihr Einkauf in besten Händen.
- 20 Jahre Erfahrung
- Experten-Beratung
- 98 % Zufriedenheit
- 30 Tage Rückgaberecht
Vorkonfiguriertes Paket für 3 Wohneinheiten für den TCS:BUS bestehend aus:
1x Außenstation VPAK Color V2D 2Tasten AP EN, Artikelnummer: AVC12020-0010, vorprogrammiert
3x Video-2-Draht:BUS Türtelefon 2Tast AP, Artikelnummer: IVH4222-0140
1x Video-2-Draht:BUS Versorgungsgerät, Artikelnummer: NVV1000-0400

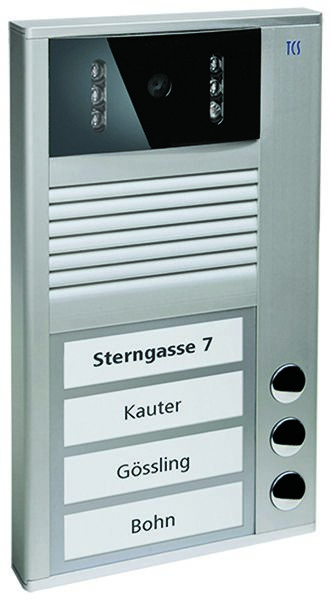

Produktinformation Außenstation AVC12020-0010:
Video 2-Draht Außenstation in kompakter Bauweise (Produkttiefe 16 mm)
· Aufputzmontage
· Metallgehäuse aus robusten Aluminiumprofilen
· Metallklingelknöpfe vergoldet
· Wartungsfreie Kontakte
· Langlebige und energiesparende Namensschildbeleuchtung mit Lichtsensor
· Quittungston beim Drücken der Klingeltaste
· Lautstärke und Mikrofonempfindlichkeit sind manuell einstellbar
· R-Klemme zum Anschluss einer Funktionserweiterung Türöffnen
· Türöffnerzeit an R-Klemme ab Werk 3 Sekunden
· Türbereitschaftszeit (zur Steuerung der Kurzzeitspeicherung in Innenstationen), ab Werk: 56 Sekunden
· Sprechverbindung in der Türbereitschaftszeit
· Kameraeigenschaften:
- CCD-Sensor 380 TVL
- Brennweite f = 3.6mm
- Lichtempfindlichkeit 0.2 LUX
- diagonaler Erfassungswinkel in 90 Grad
- empfohlene Montagehöhe für die Kameraposition 1,6 m
- Videoausgang symmetrisch 1 Vss FBAS, basiert auf dem TCS-Videosystem in 6-Draht-Technik
· Maße: H 175 x B 104 x T 16 mm

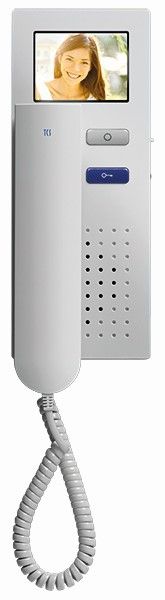

Produktinformation Türtelefon IVH4222-0140:
Video Türtelefon für den Video-2-Draht:BUS von TCS.
· 3,5 Farb-TFT Bildschirm, mit Auflösung 320 x 324 Pixel, RGB.
· Hörergerät
· Gegensprechen
· Integrierte Mithörsperre
· Große abgesetzte blaue Türöffnertaste
· Funktionstaste (wahlweise Licht, Steuerfunktion, Bildaufschaltung)
· Manuelles Einstellen von Helligkeit und Kontrast
· Konfigurierbarkeit mit configo von Parallelzuordnung Ruftonauswahl und Zuordnung, Helligkeit, Kontrast und Farbsättigung
· Bildaufschaltung über Funktionstaste am Vorzugsmonitor
· Bildholen über Funktionstaste an Parallelgerät
· Ruftonlautstärke stufenlos einstellbar
· Rufton abschaltbar
· Akustische Ruftonunterscheidung durch 4 mögliche Ruftöne
· Ruftöne voreingestellt
· Ruftonunterscheidung bei Etagen-, Tür- und Internruf
· Hörerschnur steckbar
· Schiebeschalter für Abschlusswiderstand
· Unterschale mit gesteckter Schraubklemme vorinstallierbar
· Zur Aufputzmontage
· Montage über UP-Dose
· Montage auf Tisch möglich
· Gehäuse aus antistatischem und recycelbarem Kunststoff
· Betriebsspannung Video-2-Draht:BUS 33 V DC +2V / -6V.
· Maximaler Eingangsstrom: I(av max) = 93 mA.
· Zulässige Umgebungstemperatur -5Grad C +40Grad C
· Maße (B x H x T mit/ohne Hörer) 100mm x 250mm x 50mm/28mm
Produktinformation Versorgungsgerät NVV1000-0400:
Video-2-Draht:BUS Versorgungsgerät zur zentralen Versorgung und Steuerung von polungsfreien Video-2-Draht-Anlagen am nicht verdrillten Strang. Anschlussmöglichkeit von bis zu 24 Innenstationen und einer Außenstation. Realisierung von Sternzweigen. Realisierung von Stichleitungen mit Videoverteiler 2-fach (FVY2200-0600).
· 1 Sprechweg pro Anlage
· Geräteart: Video-2-Draht:BUS Versorgungsgerät
· Kommunikationstechnologie: Video-2-Draht:BUS
Mechanische Eigenschaften
· Bauform Reiheneinbaugehäuse 6 TE für Hutschiene
Elektrische Eigenschaften:
· U(av/bv) = 28,8 V (Sprechen)
· U(Pv) = 33 V
· Überlastgeschützt
· Kurzschlussfest
· Anzahl Drähte: Video-2-Draht:Bus
· Schließer potentialfrei
· max. Belastbarkeit 24 VDC 1 A
· Türöffnerzeit: 0,8s bis 8s, Türöffnerversorgung (AC / DC): 12V AC, max. 1 A oder 12V DC, max. 0,5 A (über Jumper wählbar)
· intern / extern geschaltet
· Automatic Gain Control
Das Paket ist ab Werk vorkonfiguriert und bedingt erweiterbar, Die Funktionen der Innen- und Außenstationen können mit TCS-Serviceprodukten bedingt verändert werden, Die Komponenten unterstützen einen stand-alone-Betrieb
Allgemein
| Hersteller | TCS |
|---|---|
| Herstellernummer | PVC2430-0010 |
| Produktnummer | PVC2430-0010 |
| EAN | 4035138035873 |
| Farbe | weiß |
| System / Kompatibilität | AVC |
| Material | Aluminium |
| Top Merkmal | 2-Draht |
| Material / Farbe | ABS / RAL7035 |
Technik
| Schutzart (IP) | IP20 |
|---|---|
| Versorgungsspannung | Integriertes Netzteil 100 240 V AC plus-minus 10 %, 50 60 Hz |
| externe Netzsicherung (A) | min. 2 A (empfohlen) |
| Leistungsaufnahme, maximal (W) | 30 W |
| Ausgangsspannung | U(av/bv) = 32 V (Leerlauf) |
| Ausgangsstrom Klemmen I (A) | I(av),(Pv) = 300 mA, I(Pv max) = 600 mA |
| Lichtschaltzeit | 0,8s bis 5min |
| win | clip Prinzip |
| Gesprächszeit ab Werk | 56 Sekunden |
| Eingangsstrom | I(av) = 0,54 mA, I(Pv) = 74,5 mA in Ruhe, I(av) = 1,48 mA. |
| Maximaler Eingangsstrom | Max. I(av) / I(Pv) = 135 mA |
| Zulässige Umgebungstemperatur | -20 Grad C bis 50 Grad C |
| Versorgung aus Video-2-Draht | BUS Versorgungsgerät |
| Montageform | Hutschiene |
| Betriebsanzeige | LED gelb (Betriebsmodus, Programmiermodus), Programmiertaste(r), Technische Daten |
| Abmessungen HxBxT (mm) | 70x105x90 |
| Zulässige Umgebungstemperatur (Grad C) | 0Grad C +40Grad C |
| Schutzart | IP20 |
| Anzahl integrierbarer Module | existiert bereits |
Logistik
| Produktgewicht | 1,57 kg |
|---|---|
| Gewicht inkl. Verpackung | 2,19 kg |
| Verpackungsmaße B × H × T | 300 × 130 × 400 mm |
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
