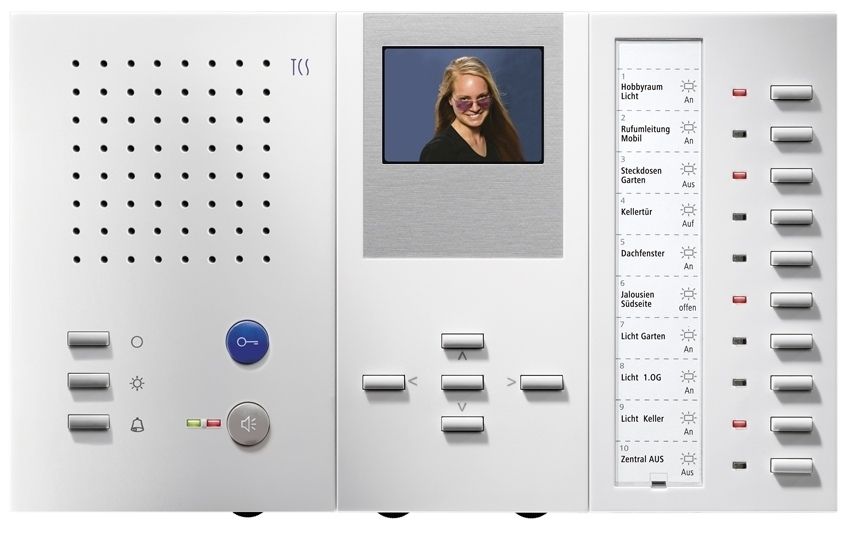

TCS IMM1310-0140 Video-Innenstation mit Hörer + Komforttastatur

Ob als traditionelle Variante mit Hörer oder zum Freisprechen - die beiden Grundversionen der Serie umfassen ein praktisches Set an leicht bedienbaren Grundfunktionen in einem modernen und kompakten Design sowie ein 2,4 Zoll Videodisplay. Sie lassen sich darüber hinaus mit einer oder zwei Komforttastaturen erweitern.

Das IMM 1300 ist eine Video-Innenstation mit Color Video-Modul für den Betrieb in TCS-Audio- und Videoanlagen.

Es ist für Anlagen mit mehreren Außenstationen gut geeignet. Nur Video-6-Draht-Betrieb möglich!

für die funktionale Erweiterung oder bei Neuerrichtung

z.B. eine erweiterte Internkommunikation, für das Schalten von Steuerfunktionen oder die zentrale Zustandsanzeige. Die Komforttastatur umfasst 10 Tasten und eine integrierte LED-Anzeige je Taste und bildet damit auch die Bedienoberfläche für die Funktionsvielfalt des Funksystems extent.

Die Komforttastatur eignet sich für Anwendungen zur Internkommunikation, für Anzeige- und Schaltfunktionen im Büro, Gewerbe oder als Kommunikations- und Steuerzentrale am Empfang oder der Rezeption.

IMM1310-0140

- Innenstation zum Gegensprechen mit Komforttastatur zur Aufputzmontage weiß

- 215 x 246 x 43 mm

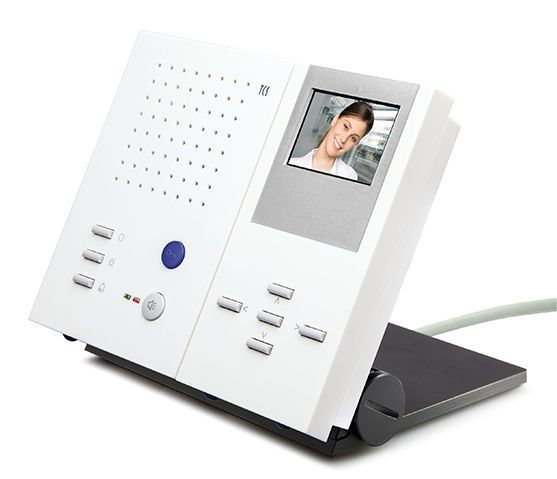

- Mit Zubehör ZIT1312-0016 Verwendung auf dem Tisch möglich

Grundmodul

Hörer

Lichttaste

Blaue Türöffnertaste mit aktivierbarer Etagentüröffnerfunktion

Funktionstaste (ab Werk: mit Steuerfunktion belegt)

mit aktivierbarer Alternativbelegung: Internruf, Türöffnerautomatik, Rufumleitung

Ruftöne vom Bewohner einstellbar, Auswahl aus 13 Ruftönen

Akustische Rufunterscheidung zwischen 2 Türen, Wohnungstür und Internruf

Ruftonlautstärke manuell einstellbar

Ruftonabschaltung mit optischer Anzeige

Optische Anzeige von Türrufen

Optische Besetztanzeige bei bestehender Sprechverbindung

Ein Parallelruf aktivierbar

Senden der Absenderseriennummer bei Internrufen ein-/ausschaltbar, Quellenanzeige an IMM1100 oder IMM2100 möglich (mit Konfigurationssoftware configoTM)

Unendliche Sprechzeit ein-/ausschaltbar (mit Konfigurationssoftware configoTM) (jedoch begrenzt durch andere Innen-oder Außenstation, mit der die Sprechverbindung besteht)

Mithörsperre und automatische Gesprächsabschaltung

Videomodul

Videoüberwachung: Bildtaste zum Einschalten des Bildes bzw. zum Umschalten zwischen verschiedenen Kameras

AS-abhängige Videobildaufschaltung

4 Steuertasten (rechts, links, auf, ab)

Helligkeit, Farbsättigung / manuell einstellbar

Integrierter Videozweidrahtempfänger zum direkten Anschluss an TCS-Videoanlagen

Spezifikationen:

Versorgungsspannung: +24 V ± 8 % (Versorgungs- und Steuergerät)

Gehäuse: Kunststoff

Zulässige Umgebungstemperatur: 0 °C ... + 40 °C

Eingangsstrom I(a) = 0,4 mA, I(P) =4,4 mA

Maximaler Eingangsstrom: I(Pmax) = 133 mA

Videomodul TFT-Color-Modul

Bildschirmdiagonale 2,4 Zoll

Auflösung 480 x 234 Pixel

Videosignaleingang symmetrisch 1 Vss FBAS

Nur Video-6-Draht-Technik möglich!

Alle Versionen der Serie IMM können nicht nur funktional, sondern auch optisch durch die Gehäusefarbe silber an die Wünsche von Nutzern angepasst werden.

Tip: Türsprechanlagen verdrahtungsfrei erweitern

Mit dem TCS-Funksystem extent können an der Komforttastatur bis zu 10 Gebäudefunktionen zentral angezeigt und bedient werden. Dazu wird einfach das Funkinterface von extent in die Komforttastatur der Innenstation integriert. Mit der Komforttastatur können so Hausfunktionen, wie z.B. das Schalten von Licht und die Auf/Zu-Anzeige von Fenster und Türen abgebildet und geschaltet werden.

Lieferumfang:

1 x IMMxxxx (Unterschale, Oberschale Grundmodul, Oberschale Videomodul, Hörer)

1 x Steckbare Schraubklemme für Anschluss des Videomoduls
