Beschreibung
Eingang für die Auslösung von Türöffner, Etagenruf, Licht oder Steuerfunktion.
Konfigurierbarer Sensor zum Auslösen einer Funktion am TCS:BUS
Produkteigenschaften:
Eingang unterscheidet Öffnen und Schließen
Eingang erfordert Anschluss eines potentialfreien Schalters
Konfiguration mit Konfigurationssoftware configo (ab Version 1.6)
nicht zur Verwendung in Anlagen mit Notruffunktionen
maximal 10 FBS-Geräte in 2-Draht-Technik verwendbar
Spezifikationen:

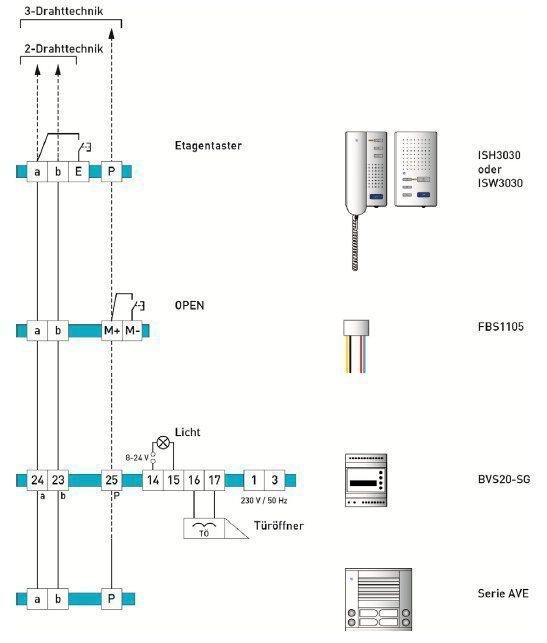

2- bzw. 3-Draht-Technik möglich
Eingangsstrom (Binäreingang): 0,4 mA (geeignete Kontakte verwenden)
Eingangsstrom (2-Draht): I(a) = 1,3 mA (Eingang nicht aktiviert)
Eingangsstrom (3-Draht): I(a) = 0,4 mA, I(P) = 1,0 mA (Eingang nicht aktiviert)
maximaler Eingangsstrom (2-Draht): I(a) = 1,7 mA (Eingang aktiviert)
maximaler Eingangsstrom (3-Draht): I(Pmax) = 1,5 mA (Eingang aktiviert)
maximale Länge der Eingangs-Anschlussleitung: 2 m
integrierte Anschlussleitungen mit 8 cm Länge, 0,8 mm Durchmesser
zulässige Umgebungstemperatur: -20 °C bis 50 °C
Schutzart: IP64 (zum Einbau in Unterputzdose)
Maße: H 17 mm x B 26 mm x T 8 mm
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
