Eltako FGM Funk-Gongmodul
Funk-Gongmodul für Montage in das 3xAA-Batteriefach.
Stand-by-Verlust nur 0,5 Watt.
Dimensionen
Länge: 52mm
Breite: 42mm
Tiefe: 16mm
Dieses Gongmodul ist geeignet für alle Gongs, welche sowohl mit 3 Stück AA-Batterien als auch mit 8 bis 12 V UC-Trafoanschluss versorgt werden können und mit einem Kontakt aktiviert werden.
In das wesentlich größere Batteriefach für 3 oder 4 Stück Babyzellen passt das Gongmodul FGM natürlich ebenfalls.
Das Gongmodul wird gemäß Bedienungsanleitung in das Batteriefach des Gongs gelegt und an die Anschlussklemmen des Gongs angeschlossen.
Die Stromversorgung des Gongs erfolgt mit einem Schaltnetzteil SNT61-230 V/12 V DC, welches in eine UP-Dose hinter dem Gong montiert wird und einen 230 V-Anschluss benötigt.
Zum Einlernen befindet sich ein Drehschalter auf der Platine. Normale Taster können an die entsprechenden Anschlussklemmen des Gongs zusätzlich angeschlossen werden.

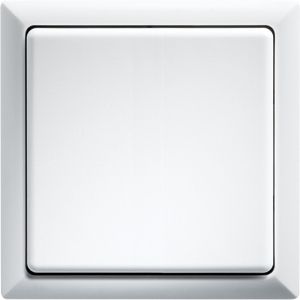

Außer einem oder mehreren Funktastern können auch Funk-Fenster-Türkontakte FTK, Bewegungs-Helligkeitssensoren FBH und HOPPE-Fenstergriffe eingelernt werden. Der Drehschalter wird zum Einlernen benötigt und danach auf AUTO (Rechtsanschlag) gestellt.
Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.
Beispiele geeigneter Gongs:
Friedland D844 und D525
Grothe Croma 100
Funk-Gongmodul für Montage in das 3xAA-Batteriefach.
Stand-by-Verlust nur 0,5 Watt.
Dimensionen
Länge: 52mm
Breite: 42mm
Tiefe: 16mm
Dieses Gongmodul ist geeignet für alle Gongs, welche sowohl mit 3 Stück AA-Batterien als auch mit 8 bis 12 V UC-Trafoanschluss versorgt werden können und mit einem Kontakt aktiviert werden.
In das wesentlich größere Batteriefach für 3 oder 4 Stück Babyzellen passt das Gongmodul FGM natürlich ebenfalls.
Das Gongmodul wird gemäß Bedienungsanleitung in das Batteriefach des Gongs gelegt und an die Anschlussklemmen des Gongs angeschlossen.
Die Stromversorgung des Gongs erfolgt mit einem Schaltnetzteil SNT61-230 V/12 V DC, welches in eine UP-Dose hinter dem Gong montiert wird und einen 230 V-Anschluss benötigt.
Zum Einlernen befindet sich ein Drehschalter auf der Platine. Normale Taster können an die entsprechenden Anschlussklemmen des Gongs zusätzlich angeschlossen werden.
Außer einem oder mehreren Funktastern können auch Funk-Fenster-Türkontakte FTK, Bewegungs-Helligkeitssensoren FBH und HOPPE-Fenstergriffe eingelernt werden. Der Drehschalter wird zum Einlernen benötigt und danach auf AUTO (Rechtsanschlag) gestellt.
Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.
Beispiele geeigneter Gongs:
Friedland D844 und D525
Grothe Croma 100
