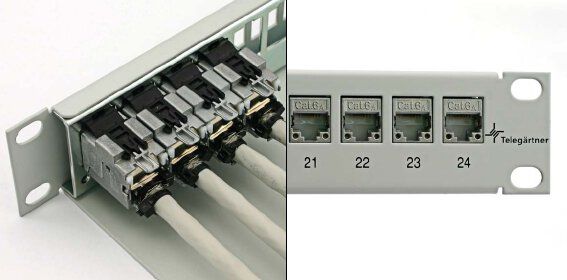

Telegärtner J00029K0036 AMJ Modul Cat.6A

werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-Stecker

Leistungsmerkmale

Cat.6A gemäß IEC 60603-7-51

Linkzertifizierung: Klasse EA gemäß ISO/IEC 11801

Cat.6A zertifiziert und überwacht von unabhängigem Prüflabor nach ISO/IEC 11801

10 Gigabit-Ethernet-konform (IEEE 802.3an)

Vollautomatisch produzierter real Cat.6A RJ45-Kern für gleichbleibend hohen Qualitätsstandard

Kontakt-Überbiegeschutz: ≥750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern

geeignet für POE+ (Power over Ethernet)

Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm

Optisch überwachte Prüfung der RJ45-Kontakthöhen

Made in Germany

Mechanische Eigenschaften:

Steckkraft ≤ 30 N

Lebensdauer (Steckzyklen RJ45, RJ12, RJ11) ≥ 750

Werkstoff: Gehäuse Zinkdruckguss

Werkstoff: Rasthaken PC UL94 V0 schwarz

Werkstoff: Schirm Neusilber

Werkstoff: Isolierteile PBT

Werkstoff: Leiterplatte FR4

Werkstoff: Oberfläche Leiterplatte chem. verzinnt

Werkstoff: Kontaktfeder Federstahl

Werkstoff: Oberfläche Kontaktfeder min. 0,8 µm (30 µin) Au über 1,2 µm (50µin) Ni

Werkstoff: Schneidklemmkontakte CuNi2Si

Werkstoff: Oberfläche Schneidklemmkontakte min. 3-6 µm (120-240 µin) Sn

Werkstoff: Kabelbinder PA UL94 V2

Cu-Leiterdurchmesser: Volldraht 0.41 - 0.64 mm AWG 26/1 - AWG 22/1

Cu-Leiterdurchmesser: Litze 0.46 - 0.76 mm AWG 27/7 - AWG 22/7

Aderndurchmesser 0.9 - 1.6 mm

Wiederanschließbarkeit Schneidklemmkontakte für AWG 22/1 und AWG 22/7 ≤4 Zyklen

Wiederanschließbarkeit Schneidklemmkontakte für AWG 23/1 - 26/1 ≤10 Zyklen

Wiederanschließbarkeit Schneidklemmkontakte für AWG 24/7 - 27/7 ≤10 Zyklen

Kabeldurchmesser max. 9 mm

Elektrische Eigenschaften:

Kontaktwiderstand ≤ 20 mΩ

Isolationswiderstand ≥ 500 MΩ

Spannungsfestigkeit: Kontakt-Kontakt ≥ 1000 V, DC

Spannungsfestigkeit: Kontakt-Schirm ≥ 1500 V, DC

Strombelastbarkeit bei 50° C 1 A

PoE+ gemäß IEEE 802.3at PoE+

Normen:

Steckverbinder IEC 60603-7-51

Übertragungstechnische Eigenschaften

Kategorie 6A (Komponente) ISO/IEC 11801, DIN EN 50173-1

Klasse EA (Permanent Link) ISO/IEC 11801, DIN EN 50173-1

Klasse EA (Channel) ISO/IEC 11801, DIN EN 50173-1

Gigabit Ethernet gemäß IEEE 802.3 erfüllt

10 Gigabit Ethernet gemäß IEEE 802.3an erfüllt
